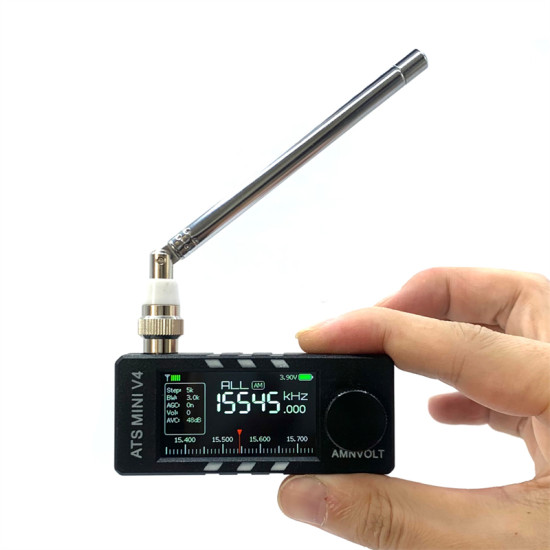

AMNVOLT V4B ATS MINI SI4732 DSP rádio FM/AM/LSB/USB

AMNVOLT V4B ATS MINI je kompaktní DSP rádio s hlavní řídicí jednotkou ESP32-S3 a čipem SI4732. Podporuje příjem v režimech FM, AM, LSB a USB v pásmech HF, SW, MW a VHF. Pracuje ve frekvenčním rozsahu LW, MW, SW 150kHz–30MHz a VHF 64–108MHz.

Hardwarová verze V4B přináší úpravy přijímací části, napájení a audio výstupu. Do části přijímače SI4732 byl přidán stínicí kryt pro potlačení elektromagnetického rušení a na anténní vstup byl doplněn ESD ochranný čip. Hi-Z obvod byl přesunut do přední části anténní cesty a bylo použito stabilnější napájení VCC_RADIO pro zachování signálové rezonance a snížení šumu.

Nově lze při příjmu FM využít kabelová sluchátka jako anténu. Sluchátka nejsou součástí balení a pro lepší výkon je doporučeno použití v prostředí se silným FM signálem a s delším kabelem sluchátek. Rádio má také vestavěný sluchátkový zesilovač, 1W reproduktor a upravené parametry výkonového zesilovače a reproduktoru pro zlepšení kvality zvuku. Levý a pravý kanál byly u této verze opraveny.

V4B hardware přímo podporuje firmware H.J.Berndt bez nutnosti dodatečného pájení nebo úprav základní desky. Zařízení je z výroby dodáváno s oficiálním firmwarem, pro použití firmwaru H.J.Berndt je nutné jej po obdržení ručně aktualizovat. Firmware H.J.Berndt obsahuje mimo jiné funkce pro dekódování RTTY/CW.

Klíčové vlastnosti

• Řídicí jednotka ESP32-S3 a DSP čip SI4732
• Podpora režimů FM, AM, LSB a USB
• Příjem v pásmech HF, SW, MW a VHF
• Frekvenční rozsah LW, MW, SW 150kHz-30MHz a VHF 64–108MHz

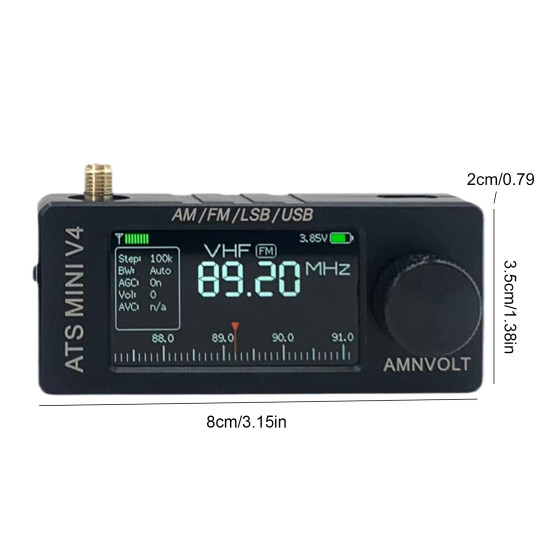

• 1.9" IPS barevný displej s rozlišením 170x320
• Nastavitelný jas displeje v rozsahu 32~255úrovní
• Stínicí kryt přijímací části SI4732 pro omezení elektromagnetického rušení
• ESD ochranný čip na anténním vstupu
• Hi-Z obvod pro zlepšení rozlišení slabých signálů
• Stabilnější napájení VCC_RADIO pro snížení šumu

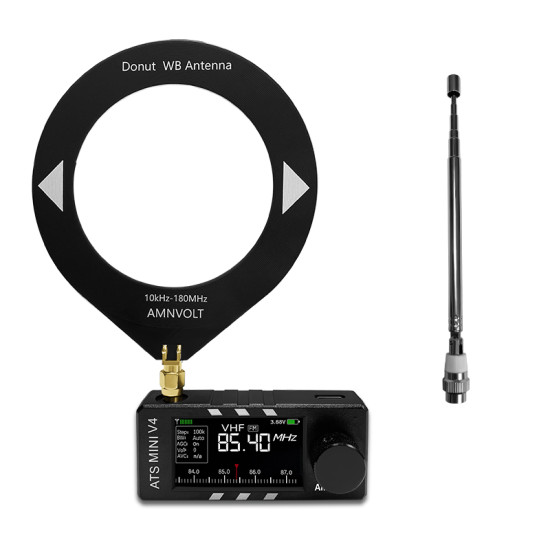

• Možnost využití kabelových sluchátek jako FM antény
• Vestavěný sluchátkový zesilovač
• 1W reproduktor a upravený výkonový zesilovač
• Opravené směrování levého a pravého audio kanálu
• Odolnější teleskopická anténa a protiskluzový kryt otočného ovladače
• Přímá hardwarová podpora firmwaru H.J.Berndt bez úprav základní desky
• Možnost aktualizace firmwaru, z výroby minimálně VER.2.3.1
• Podpora funkcí AGC/ATT
• Použití originálního modulu ESP32-S3-WROOM-1-N16R8

Technická specifikace

Všechna aktuálně dostupná rádia AMNVOLT V4 ATS MINI mají podle poskytnutých údajů základní desku ve verzi V4B. Potisk „V4“ na krytu a základní desce se nemění, ale hardware je již upgradován na verzi V4B.
