Představujeme vám návod, jak snadno připojit barevný 240x280 displej k vaší Arduino Uno desce pomocí SPI komunikace.

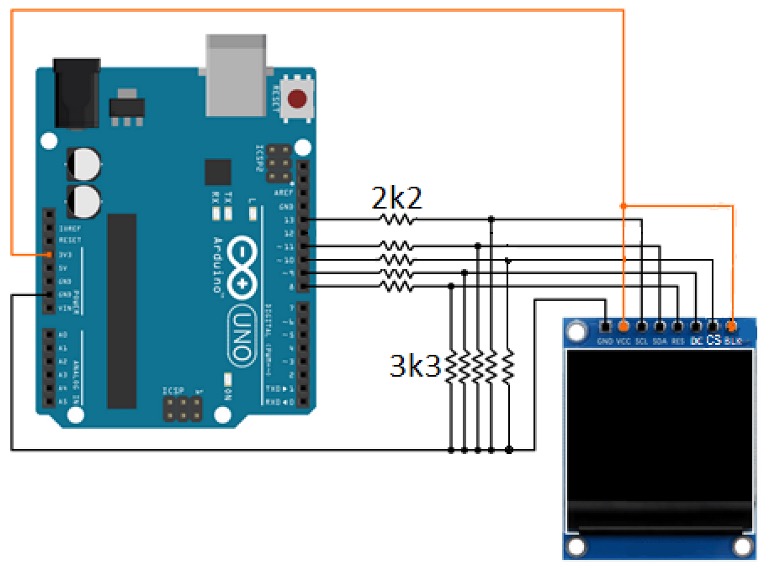

Obrázek zapojení ukazuje, jak správně připojit displej, a i když je zapojení pokročilejší, je stále jednoduché.

Budete potřebovat Arduino Uno, displej s SPI rozhraním ST7789, několik propojovacích kabelů a odpory o velikostech 2k2 a 3k3.

Pro začátek propojte GND a VCC piny přes nepájivé pole s odpovídajícími piny na Arduino pro napájení.

K převodu datových signálů na 5V úrovni, se kterými pracuje Arduino, na 3.3V použijte odpory jako děliče napětí: 2k2 odpor mezi displej a Arduino a 3k3 odpor mezi displejem a GND (viz obrázek).

Připojte piny následovně: SCL = 13, SDA = 11, RES = 8, DC = 9, CS = 10.

Pro komunikaci s displejem využijeme knihovny od Adafruit, které usnadní práci. Tato ukázka vám předvede, jak využít displej jako užitečný výstupní prostředek pro zobrazování textových informací, od stavových zpráv až po uživatelská rozhraní různých barev a vzhledů, s minimálním programováním. Zkuste si to sami a uvidíte, jak snadno můžete svým projektům dodat profesionální vzhled a interaktivitu. S naším návodem a vaší tvořivostí nejsou žádné hranice tomu, co můžete na displeji zobrazit. Pojďme tedy začít!

Zapojení:


Kód:

//Vložení knihoven
#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
#include <SPI.h>

// Definování pinů pro připojení
#define TFT_CS    10 // Chip select pin (CS)
#define TFT_RST    8 // Reset pin (RES)
#define TFT_DC     9 // Data/Command pin (DC)

// Inicializace displeje
Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  // Inicializace seriové komunikace pro debug
  Serial.begin(9600);
  Serial.println("ST7789 IPS Display Test");
  // Inicializace displeje
  tft.init(240, 280); // Rozlišení displeje 240x280
  tft.setRotation(1); // Nastavení orientace displeje
  // Nastavení barvy pozadí
  tft.fillScreen(ST77XX_BLACK);
  // Zobrazení textu
  tft.setCursor(10, 30);                                // souřadnice umístění začátku textu
  tft.setTextColor(ST77XX_WHITE);       //Barva textu
  tft.setTextSize(2);                                     //velikost textu
  tft.println("Ahoj Svete!");                         //obsah textu
  // Zobrazení jednoduché grafiky
  tft.drawRect(10, 50, 100, 100, ST77XX_GREEN);  //draw pro zobrazení obrysů
  tft.fillCircle(150, 150, 30, ST77XX_BLUE);           //fill pro vyplnění objektu
}

void loop() {
}
