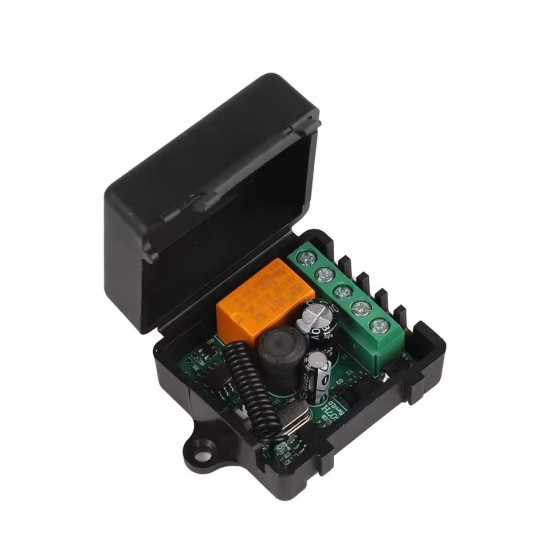

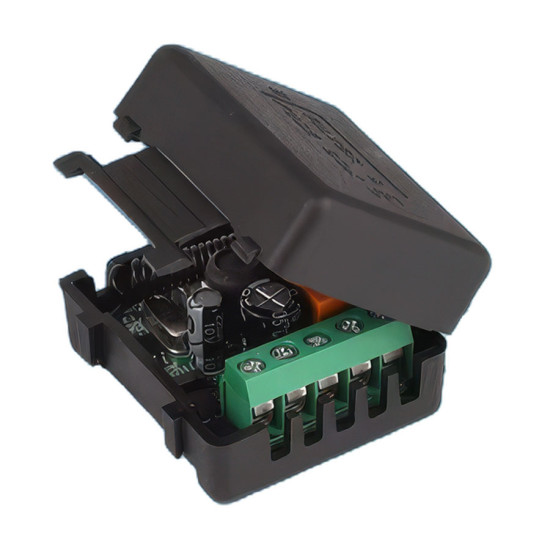

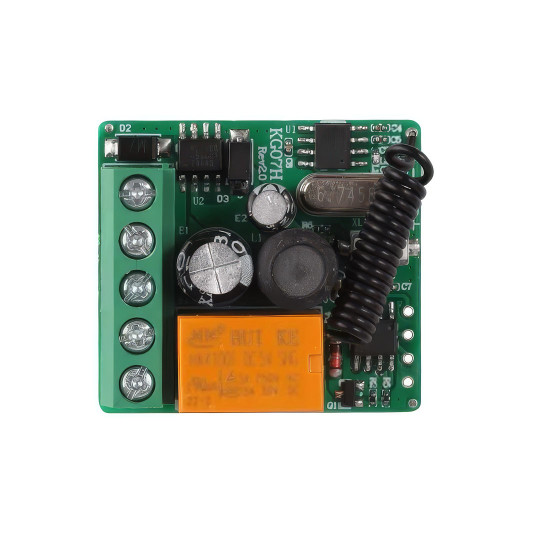

Dálkově ovládané relé KG07H 12V-36V (433MHz, 250VAC/30VDC 3A)

Bezdrátový jednokanálový přijímač s relé, kterým na dálku spínáte prakticky cokoli - bránu, garážová vrata, osvětlení, čerpadlo, motor nebo jiný spotřebič. Ovládá se dálkovým ovladačem na frekvenci 433 MHz (kódování EV1527), modul se napájí stejnosměrným napětím 12-36 V a nabízí 4 pracovní režimy, takže si chování přizpůsobíte přesně své aplikaci.

Reléový výstup je vyveden na svorky NO / COM / NC jako bezpotenciálový (suchý) kontakt, který zvládne spínat až 250V AC / 30V DC do 3A. Přijímač je superheterodynní s vysokou citlivostí a do paměti si uloží až 25 ovladačů. Dálkový ovladač není součástí balení, lze použít libovolný kompatibilní ovladač 433 MHz (EV1527).

Hlavní vlastnosti

• Napájení DC 12-36 V
• Bezdrátové ovládání 433 MHz, kódování EV1527
• 4 pracovní režimy: momentální, přepínací, zamykací a zpožděný (5 / 10 / 15 s)
• Reléový výstup NO / COM / NC – suchý kontakt až 250V AC / 30V DC, 3A
• Paměť až 25 ovladačů
• Dosah řádově do 25m (dle prostředí a antény)
• Superheterodynní přijímač, citlivost lepší než −97dBm
• Nízká spotřeba

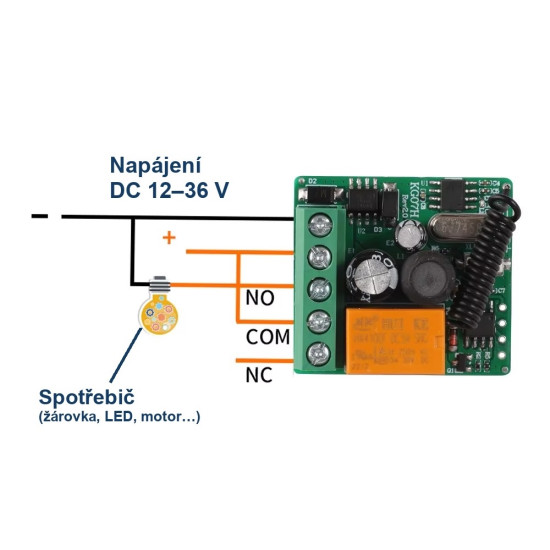

Zapojení

• Napájení modulu: svorky + / − připojte na zdroj DC 12-36V.

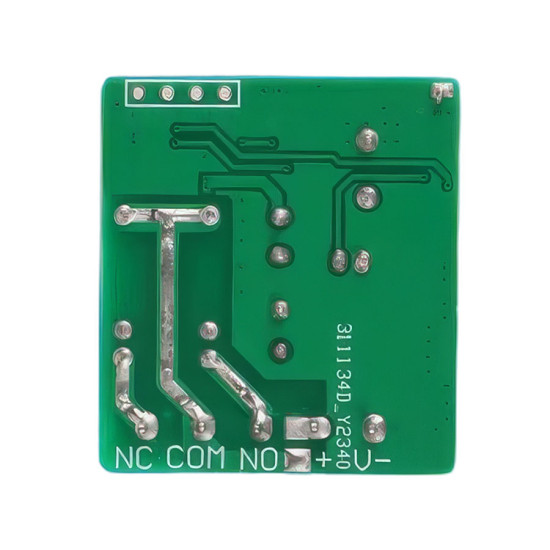

• Výstup relé: NO – spínací kontakt (v klidu rozepnutý), COM – společný vývod, NC – rozpínací kontakt (v klidu sepnutý).
• Spotřebič zapojte na COM + NO (zapne se, když relé sepne) nebo na COM + NC (vypne se, když relé sepne).

Upozornění: relé spíná bezpotenciálovým (suchým) kontaktem - spotřebič má vlastní napájecí okruh. Nepřekračujte 250V AC / 30V DC a 3 A. Práci se síťovým napětím 230V svěřte osobě s příslušnou kvalifikací.

Pracovní režimy

• Momentální režim (inching): držíte tlačítko ovladače → relé je sepnuté; pustíte tlačítko → relé rozepne (jako zvonek).
• Přepínací režim (self-lock): stisk tlačítka → relé sepne; další stisk → relé rozepne.
• Zamykací režim (interlock): tlačítko A relé sepne, tlačítko B relé rozepne.
• Zpožděný režim (delay): stisk → relé sepne; po uvolnění tlačítka začne odpočet a po 5 / 10 / 15 s (dle nastavení) relé samo rozepne.

Programování - naučení ovladače

Pracovní režim se volí počtem stisků párovacího tlačítka na desce přijímače. Postup: párovací tlačítko stiskněte příslušný počet krát (LED tolikrát blikne) → jakmile LED svítí, stiskněte požadované tlačítko na ovladači → LED 3x blikne = ovladač je naučen.

Příklad - naučení ovladače v momentálním režimu:

1. Na desce 1x krátce stiskněte párovací tlačítko → LED 1x blikne a zůstane svítit.
2. Do několika sekund stiskněte na ovladači tlačítko, které chcete používat.
3. LED 3x blikne → ovladač je naučen. Nyní platí: držíte tlačítko = relé sepnuté, pustíte = relé rozepne.

Modul si pamatuje až 25 ovladačů a funguje s libovolným ovladačem 433 MHz se stejným kódováním (EV1527). Při ztrátě ovladače stačí koupit nový a znovu jej naučit.

Vymazání naučených ovladačů: párovací tlačítko na přijímači stiskněte 8x – tím se smažou všechny naučené ovladače. Po vymazání je nutné ovladače naučit znovu.
