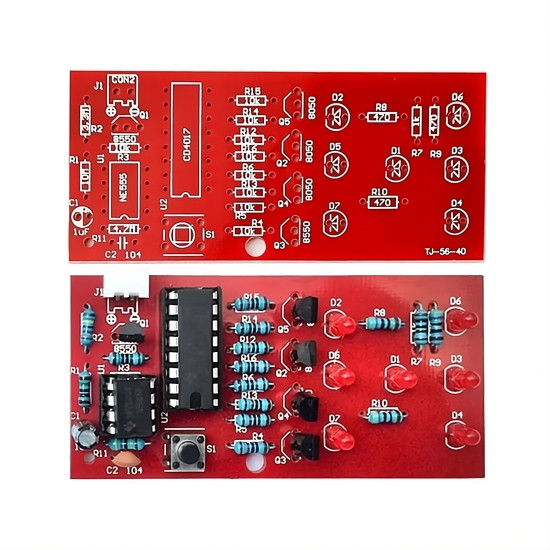

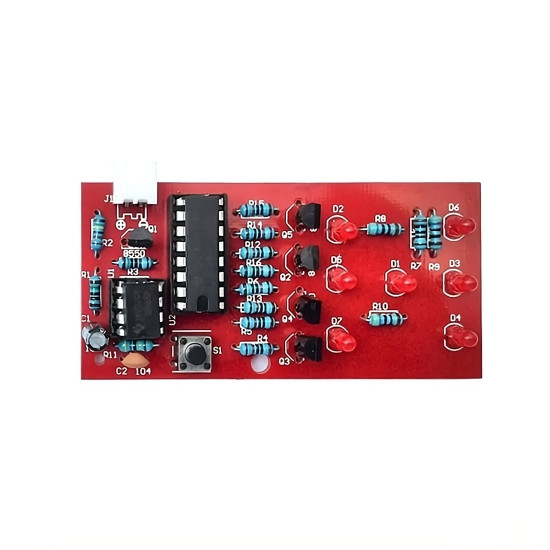

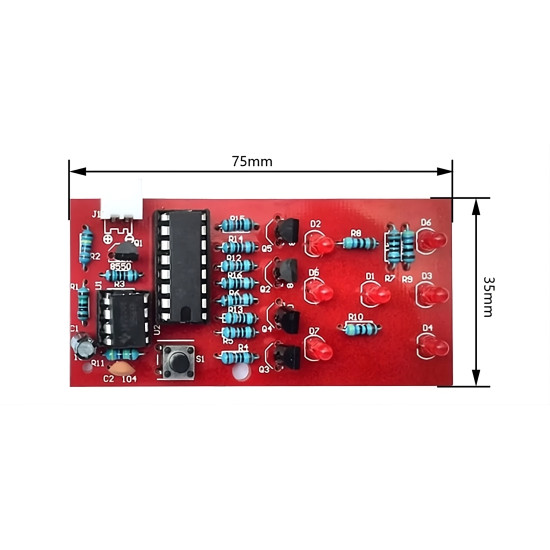

Elektronická hrací kostka s tlačítkem (stavebnice)
Není skladem
Elektronická hrací kostka s tlačítkem (stavebnice)
79,00 Kč
Cena bez DPH: 65,29 Kč
- Počet kusů skladem: Není skladem
- Model: SVBC-2015
- Pozice: E-H-07
Dejte mi vědět, až bude produkt opět skladem!
Popis
Po přivedení napájení, LED diody náhodně zobrazí jedno číslo. Po stisknutí tlačítka S1 se všech 7 LED se rozsvítí. Po pár sekundách, diody začnou blikat a nakonec se ustálí na jednom čísle. V ten okamžik je "hod" kostkou u konce.
Obvod se skládá z pulzního generátoru a desítkového čítače. Generátor impulsů se skládá z časovače NE555 a externích komponent pro vytvoření multivibrátoru. Po stisknutí tlačítka S1 se zapne Q1 a z pinu 3 jsou generovány pulzy. CD4017 pak ovládá 7 LED diod pro indikaci čísel 1-6.

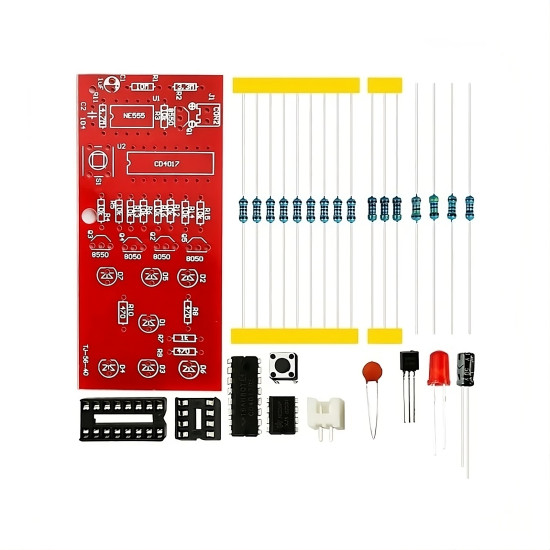

Seznam dílů
| Název dílu | Označení na desce | Hodnota | Počet kusů |
| Rezistor | R8, R9, R10 | 470R | 3 |
| Rezistor | R7 | 1k | 1 |
| Rezistor | R3, R4, R5, R6, R12, R13, R14, R15, R16 | 10k | 9 |
| Rezistor | R2 | 3.3M | 1 |
| Rezistor | R11 | 4.7M | 1 |
| Rezistor | R1 | 10M | 1 |
| Keramický kondenzátor | C2 | 104p | 1 |
| Elektrolytický kondenzátor | C1 | 1uF | 1 |
| LED | D1, D2, D3, D4, D5, D6, D7 | 5mm | 7 |
| Tlačítko | S1 | 6mm * 6mm | 1 |
| Tranzistor NPN | Q2, Q4, Q5 | S8050 | 3 |
| Tranzistor PNP | Q1, Q3 | S8550 | 2 |
| NE555 | U1 | - | 1 |
| CD4017 | U2 | - | 1 |
| Konektor napájecí | J1 | XH2.54 | 1 |
| Deska plošných spojů | - | - | 1 |
Schéma zapojení
Video návod
Náš tip
Doporučujeme napájet třemi AA bateriemi → Držák baterie 3xAA s drátovými vývody
Pro lepší pájení doporučujeme použití kalafuny nebo tavidla.
Vhodné nástroje
Pájecí pero
Cín
Kleště
Ostaní požadavky
-
