Teslův transformátor s audio modulací (stavebnice)
- Počet kusů skladem: Není skladem
- Model: SVBC-2014
- Pozice: 1EA-C-06
Dejte mi vědět, až bude produkt opět skladem!
Popis
Stavebnice malého Teslova transformátoru, který funguje jako plazmový reproduktor.
Teslův transformátor vyrábí vysoké napětí. Na konci sekundární cívky srší 5-10mm krátké modré blesky. Když přiblížíte úspornou zářivku nebo LED žárovku tak se rozsvítí (dokáže rozsvítit i velkou zářivkovou trubici).
Teslův transformátor lze modulovat audio signálem pomocí 3,5mm jack konektoru (například z rádia, MP3 přehrávače, mobilu, výstupu z počítače, ...). Sršení transformátoru modulované připojeným zvukem není příliš hlasité, ale tvoří slyšitelný a jasný zvuk.
Specifikace
Vstupní napětí: DC 15 - 25 V (24 V doporučeno)
Výkon: 15 W
Proud: 2 A
Rozměry: 38x79 mm
Rozhraní: DC 5,5/2.1mm
Audio vstup: 3,5 jack
Seznam dílů
| Název dílu | Označení na desce | Parametr | Počet kusů |
| Resistor | R1, R4 | 10k | 2 |
| Resistor | R3, R5 | 2k | 2 |
| NPN Tranzistor | Q2 | TIP41 | 1 |
| LED | LED1, LED2 | 3mm | 2 |
| Audio konektor | J2 | 3.5mm | 1 |
| Kondenzátor | C1 | 1uf | 1 |
| Kondenzátor | C2 | 105 | 1 |
| MOSFET Tranzistor | Q1 | IRF530 | 1 |
| Napájecí konektor | J1 | 5.5*2.1mm | 1 |
| Primární cívka | L1 | 2-3T | 1 |
| Sekundární cívka | L2 | 350T | 1 |
| Distanční sloupek | - | M3*10 | 4 |
| Šroubek | - | M3*6 | 4 |
| Chladiče tranzistorů | - | M3*6 | 2 |
| Deska plošných spojů | - | - | 1 |

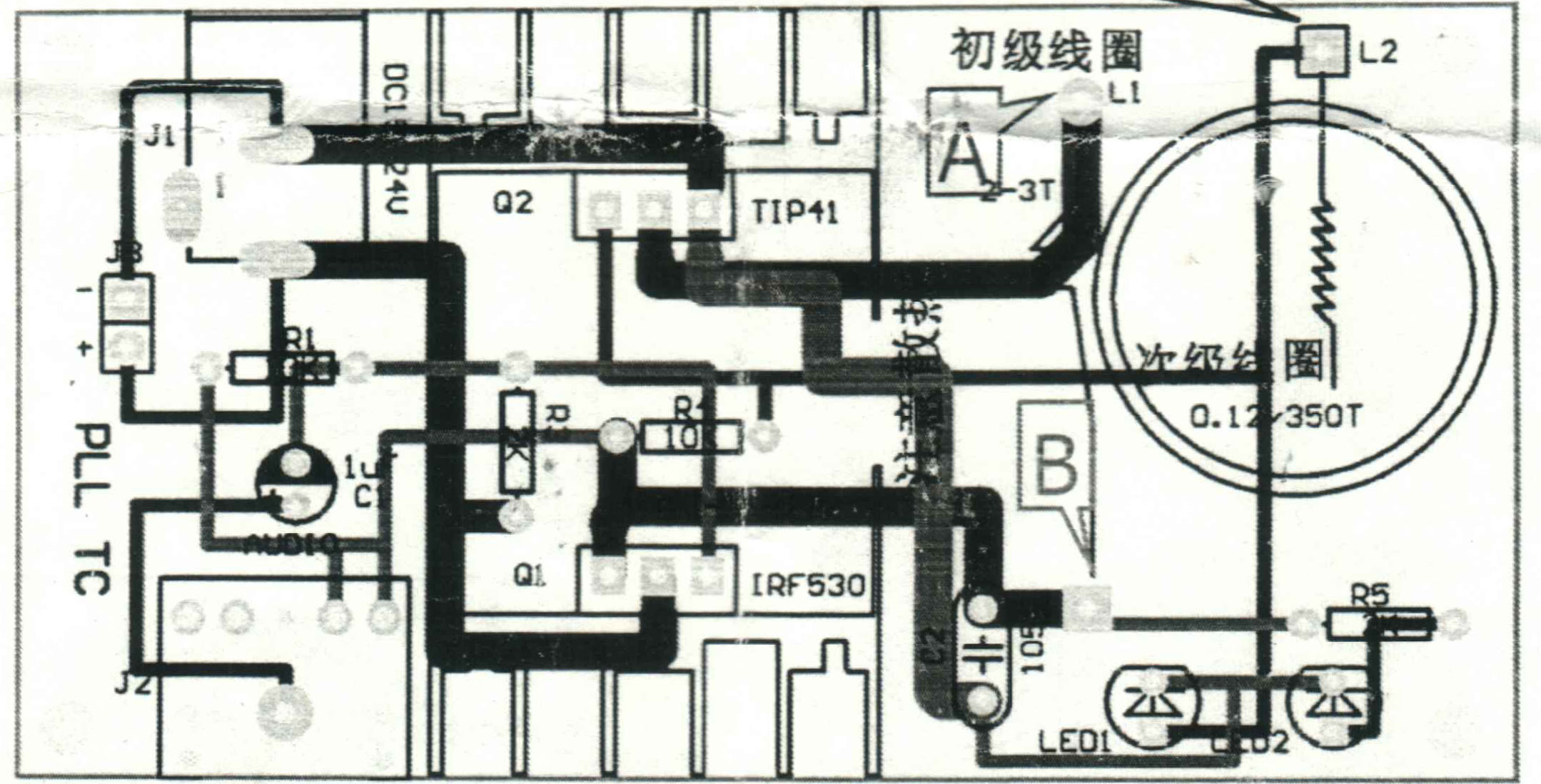

Schéma zapojení
Video návod
Vhodné nástroje
Pájka, cín, kleště, stojánek.
Varování
Zařízení je na nízké napětí, takže je bezpečné a nehrozí nebezpečí úrazu elektrickým proudem. Přesto je třeba dodržovat obezřetnost a nedoporučuje se dotýkat vrcholu cívky. Nebezpečí úrazu nehrozí, přesto může působil lehce pálivě a nepříjemně.Chladič zařízení se po nějaké době pooužívání zahřívá a může dosáhnout vysokých teplot. Obvzláště pokut je stavebnice napájena 24V. V případě potřeby pdoporučujeme přidat dodatečný chladící ventilátor. Opartně se zařízeními citlivými na elektromagnetické vlnění. Cívka generuje vysokofrekvenční elektromagnetické pulzy o určité energii, která může způsobit poškození citlivých zařízení! V jiskřišti vzniká ozón (O3), oxidy dusíku a další jedovaté plyny, zařízení tedy používejte v dobře větraných prostorech. Jiskřiště vyzařuje UV záření.
