Mikrovlnný detektor pohybu s Dopplerovým efektem RCWL-0516

Založeno na 1 recenzích. - Napsat recenzi

28,00 Kč

Cena bez DPH: 23,14 Kč

Počet kusů skladem: 80
Model: PART-E184
Pozice: 0HA-F-01

Množství

Přidat do košíku

Zrychlený nákup Ask Question

Přidat do oblíbených Porovnat tento produkt

Popis produktu
Recenze

Mikrovlnný radar RCWL-0516. Používá Dopplerovu radarovou technologii k detekci pohybu. Signály projdou i přes dveře, sklo a tenké stěny. Tento snímač může ovládat jiný produkt. Mikrovlnná planární anténa, která přijímá echo. Lepší odezva - pokud osoba nebo předmět se pohybuje směrem k senzoru. Mikrovlnné moduly nemohou být používány ve větším počtu ve stejné oblasti, jinak dojde k vzájemnému rušení.

Specifikace:

Čip: RCWL-9196
Napajecí napětí: DC 4V-28V
Odběr proudu: 2.8mA
Výkon vysílače: 20mW
Výstup: aktivní=3.3V, klid=0V
Maximální zátěž výstupA
Provozní teplota: -20 až +80 stupnů celsia
Snímací vzdálenost: 4m - 9m

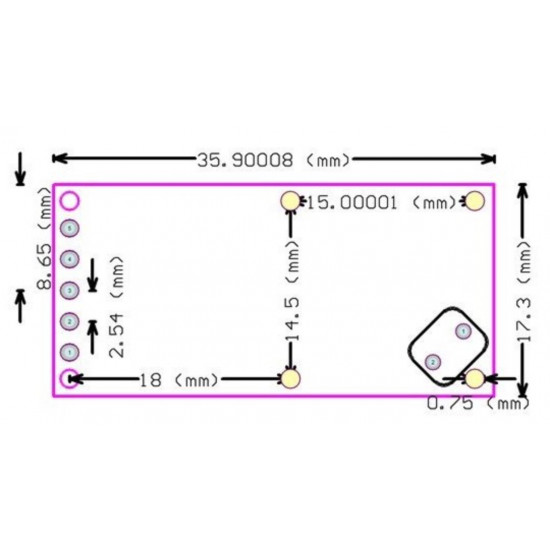

Rozměry: 36mm x 18mm

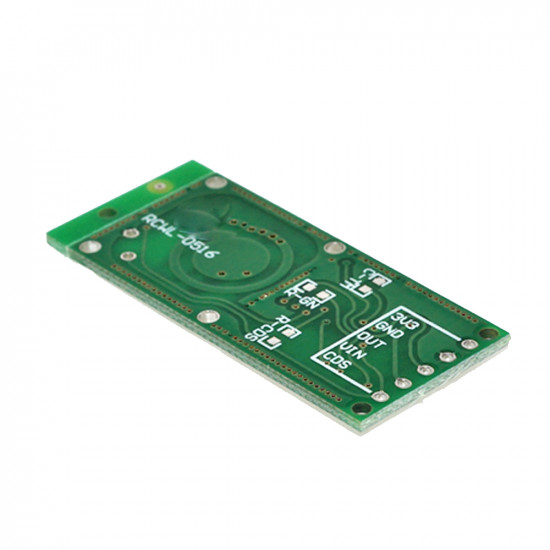

Popis vývodů:

3.3V - napájecí výstup max. 100mA
GND - zem
OUT - aktivní = 3.3V / klid = 0V
VIN - vstup napájení DC 4V-28V
CDS - enable/disable vstup (lze použít třeba fotoodpor pro deaktivaci ve dne)

Možné úpravy

C-TM
Nastavte opakovaný čas spouštění, výchozí 2s. Přidání kondenzátoru způsobí, že doba spouštění bude trvat déle a skutečný spouštěcí čas počitání je uveden níže:Kondenzátor na C-TM, (9196 vývod-3) frekvence(f), čas opakovaného spouštění T=(1/f)*32768

R-GN
Nastavení detekční vzdálenosti, výchozí 7 metrů. Přidejte odpor a detekční vzdálenost se zkrátí. Pokud je připojen odpor 1M0, detekční vzdálenost je 5m

R-CDS
Vnitřní VCC se paralelně připojuje s vnitřním odporem 1M0 na CDS pin (9196 vývod-9) pomocí R-CDS, CDS se připojuje k fotoodporu nebo můžete deaktivovat funkci časovače (např. noční čas)
