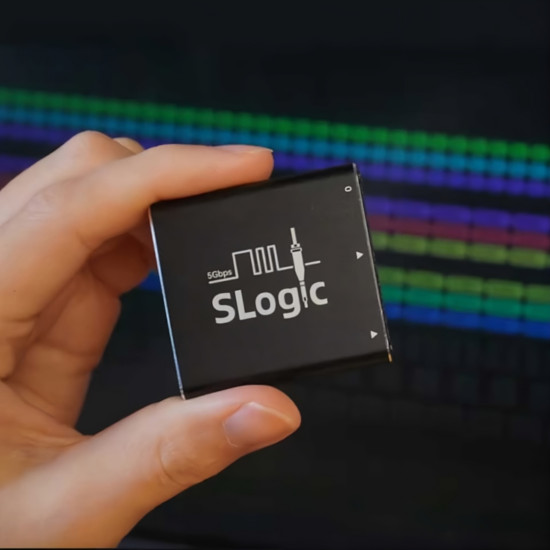

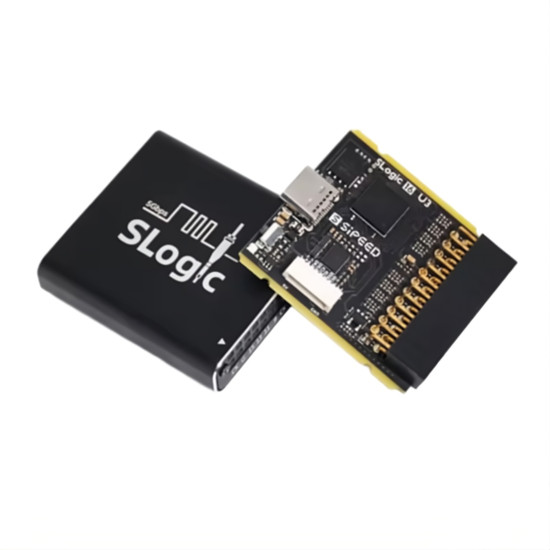

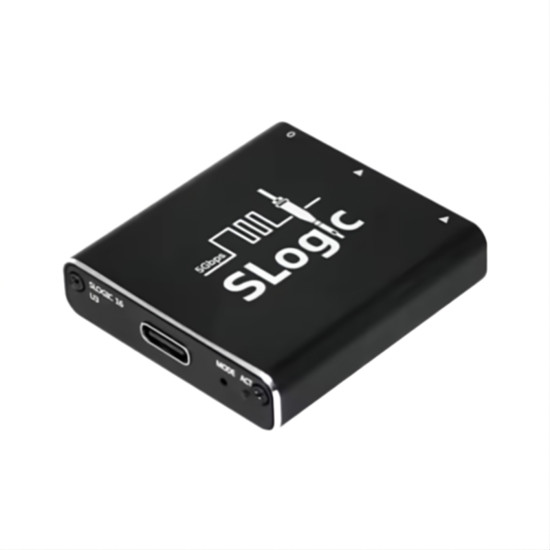

Sipeed SLogic16U3 USB3 logický analyzátor (USB, 16 kanálů, 800MHz, 3.2GS/s)

Založeno na 0 recenzích. - Napsat recenzi

3 460,00 Kč

Cena bez DPH: 2 859,50 Kč

Počet kusů skladem: 5
Model: NSTR-1535
Pozice: 0CB-F-03

Množství

Přidat do košíku

Zrychlený nákup Ask Question

Přidat do oblíbených Porovnat tento produkt

Popis produktu
Recenze

Popis produktu

SLogic16U3 je logický analyzátor nové generace určený pro analýzu digitálních signálů v oblasti embedded systémů a digitální elektroniky. Nabízí 16 nezávislých digitálních vstupů a vysokou vzorkovací frekvenci při přenosu dat přes rozhraní USB3 s rychlostí až 5Gbps.

Zařízení podporuje vstupní signály v rozsahu 0–10V a umožňuje nastavení prahového napětí v rozsahu 0–6V. Díky tomu je možné jej přizpůsobit různým logickým úrovním. Analyzátor je kompatibilní se softwarem Sigrok a nástrojem PulseView.

Klíčové vlastnosti

16 digitálních vstupních kanálů
Vzorkovací frekvence až 800M@4CH
Přenos dat přes USB3.0 (5Gbps)
Nastavitelné prahové napětí 0–6V
Vstupní rozsah signálu 0–10V
Podpora Windows, macOS a Linux
Kompatibilita se Sigrok a PulseView
Hliníkové pouzdro

Technická specifikace

Parametr	Hodnota
Model	SLogic16U3

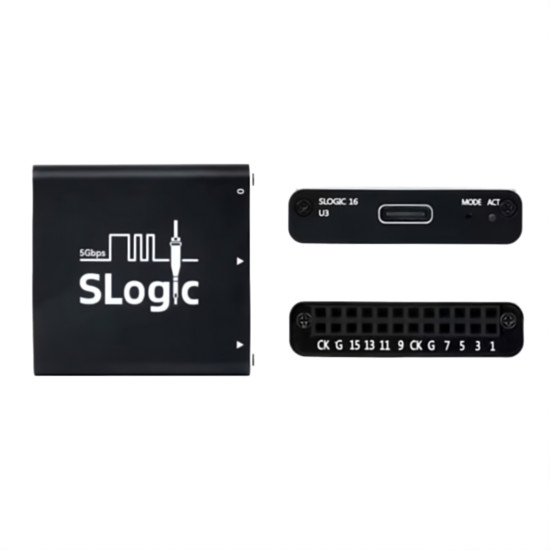

Počet kanálů	16
Max. vzorkovací frekvence	800M@4CH, 400M@8CH, 200M@16CH
USB rozhraní	USB3.0
Přenosová rychlost	5Gbps
Vstupní napětí	0–10V
Prahové napětí	0–6V, nastavitelné
Podporované OS	Windows 10/11, Linux, macOS
Rozměry	40x40x10mm
Pouzdro	Hliník

Software a kompatibilita

Zařízení je podporováno v operačních systémech Windows, Linux a macOS. Pro práci se signály se používá software PulseView. Na systému Windows je přenosová rychlost omezena ovladači USB a při plném zatížení dosahuje nižších hodnot než na Linuxu.

Rozšířené možnosti měření

SLogic16U3 má vyhrazené 2 výstupní CLK piny, které umožňují připojení 2 ADC PMOD modulů. Díky tomu lze zařízení použít jako jednoduchý dvoukanálový osciloskop.

Pokročilé sondy

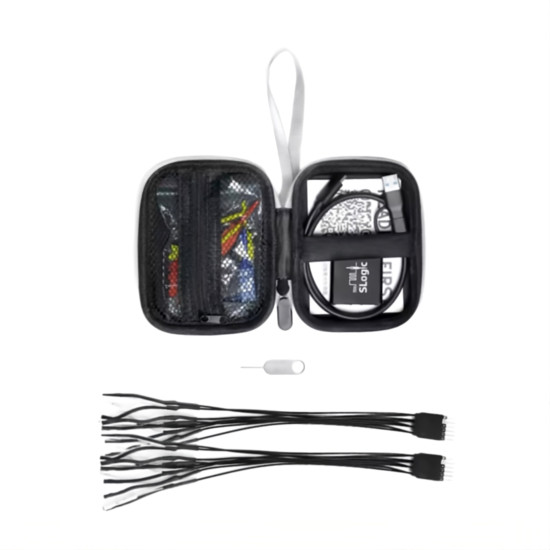

V balení jsou pokročilé měřicí sondy se stíněným koaxiálním kabelem, vhodné pro signály až do frekvence 200MHz.

Spouštění (Trigger)

Zařízení podporuje různé režimy spouštění signálu: náběžnou hranu, sestupnou hranu, vysokou úroveň, nízkou úroveň a libovolnou hranu. Spouštění na hranu umožňuje zahájit záznam průběhu signálu z přesně definovaného místa.

Například při analýze SPI komunikace lze záznam spustit při stažení signálu CS do logické nuly pomocí sestupné hrany, čímž se přesně určí začátek datového rámce.

Napěťové úrovně

Vstupní rozsah signálu je 0–10V. Prahové napětí je nastavitelné v rozsahu 0–6V s krokem 0.1V, což umožňuje kompatibilitu s různými napěťovými standardy, včetně 1.2V, 1.8V, 2.5V, 3.3V a 5.0V.

Podpora protokolů

Analyzátor podporuje analýzu více než 150 komunikačních protokolů. Patří mezi ně základní digitální protokoly, průmyslové sběrnice, RF protokoly, audio rozhraní, paměťová rozhraní i specializované aplikační protokoly.
