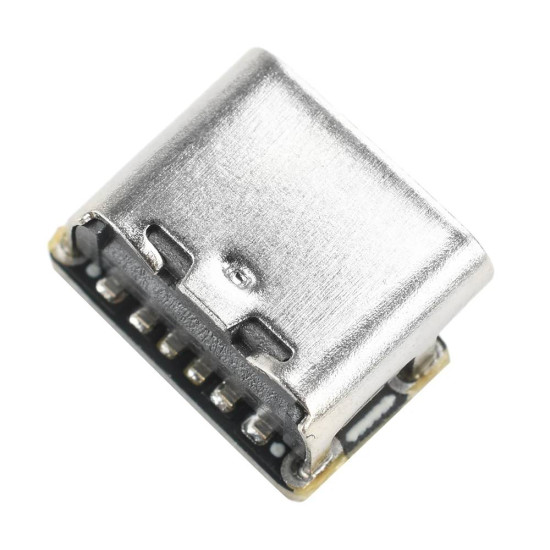

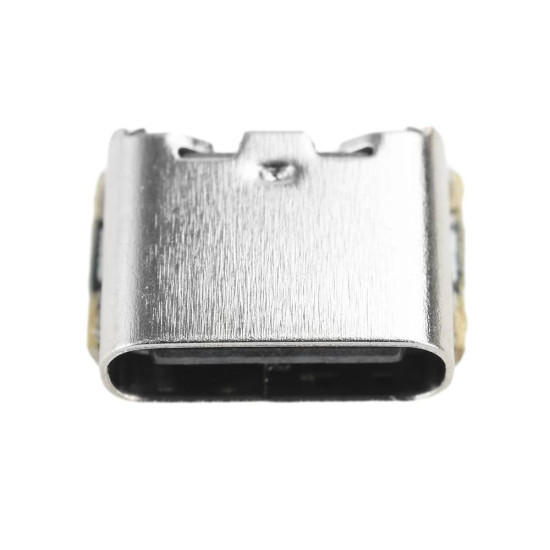

Mini nabíjecí modul Li-Ion 3.7V 600mA USB-C

Novinka

Mini nabíjecí modul Li-Ion 3.7V 600mA USB-C

Založeno na 0 recenzích. - Napsat recenzi

16,00 Kč

Cena bez DPH: 13,22 Kč

Počet kusů skladem: 198
Model: PART-E698
Pozice: NOVINKA

Množství

Přidat do košíku

Zrychlený nákup Ask Question

Přidat do oblíbených Porovnat tento produkt

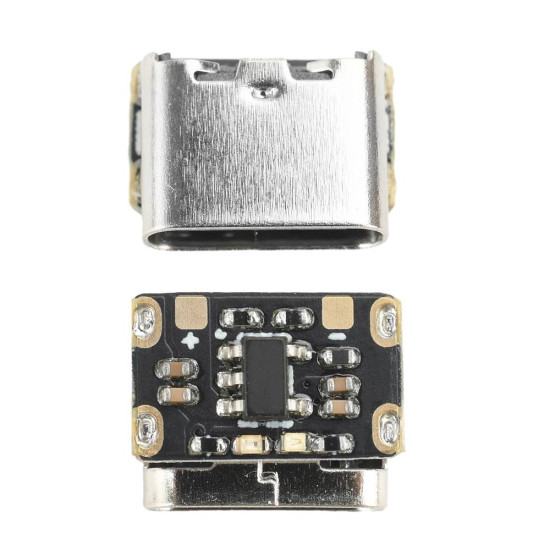

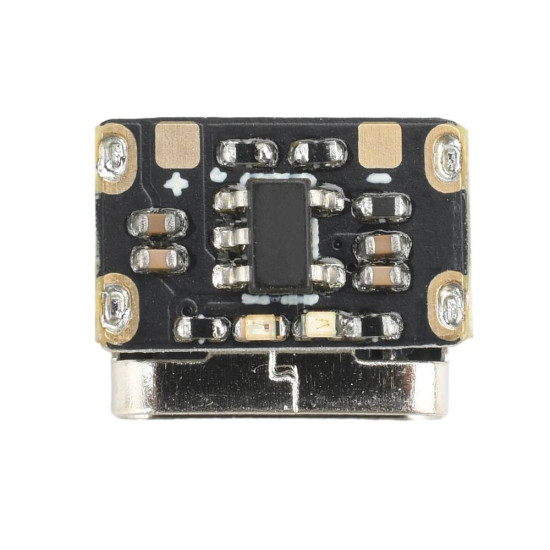

Mini nabíjecí modul pro jednočlánkové (1S) Li-Ion baterie 3.7V, včetně článků 18650. Díky rozměrům 10x7.5x5.2mm je určen pro kompaktní zařízení, jako jsou nositelná elektronika, mikro drony, IoT zařízení nebo malé akumulátorové projekty. Nabíjení probíhá v režimu konstantního proudu/konstantního napětí s tepelnou regulací, nabíjecí napětí je 4.2V s přesností ±1%.

Nabíjení jednočlánkové Li-Ion baterie 3.7V
Nabíjecí napětí DC 4.2V ±1%
Nabíjecí proud modulu 600mA

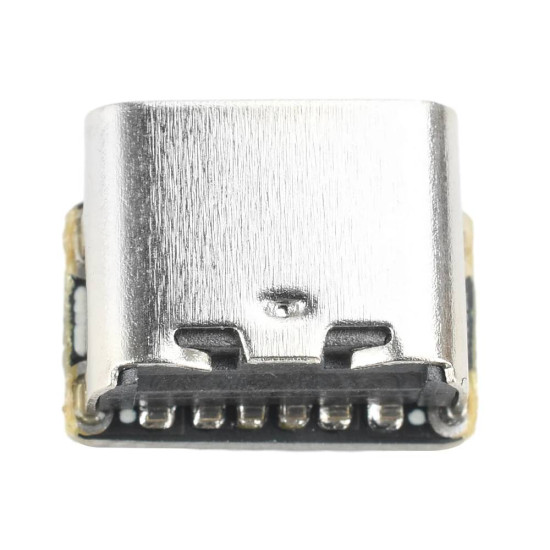

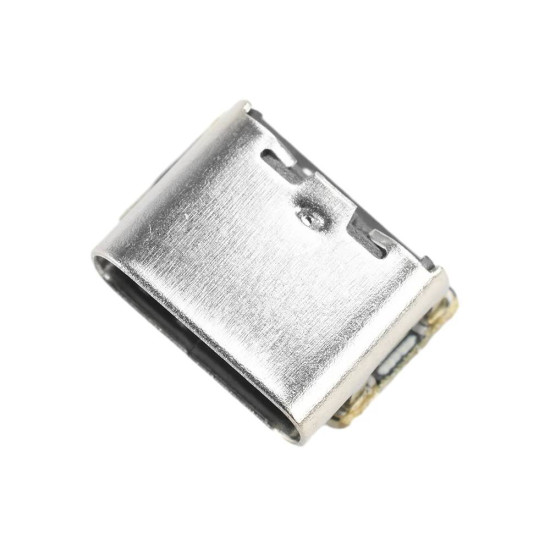

Nabíjení přes USB-C
Režim nabíjení: konstantní proud / konstantní napětí
Automatické dobíjení baterie

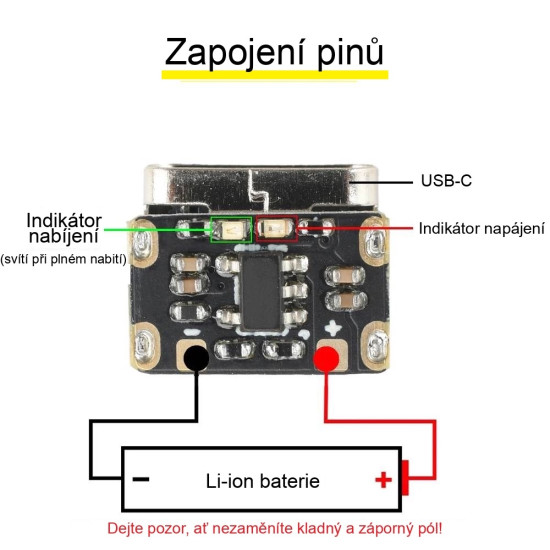

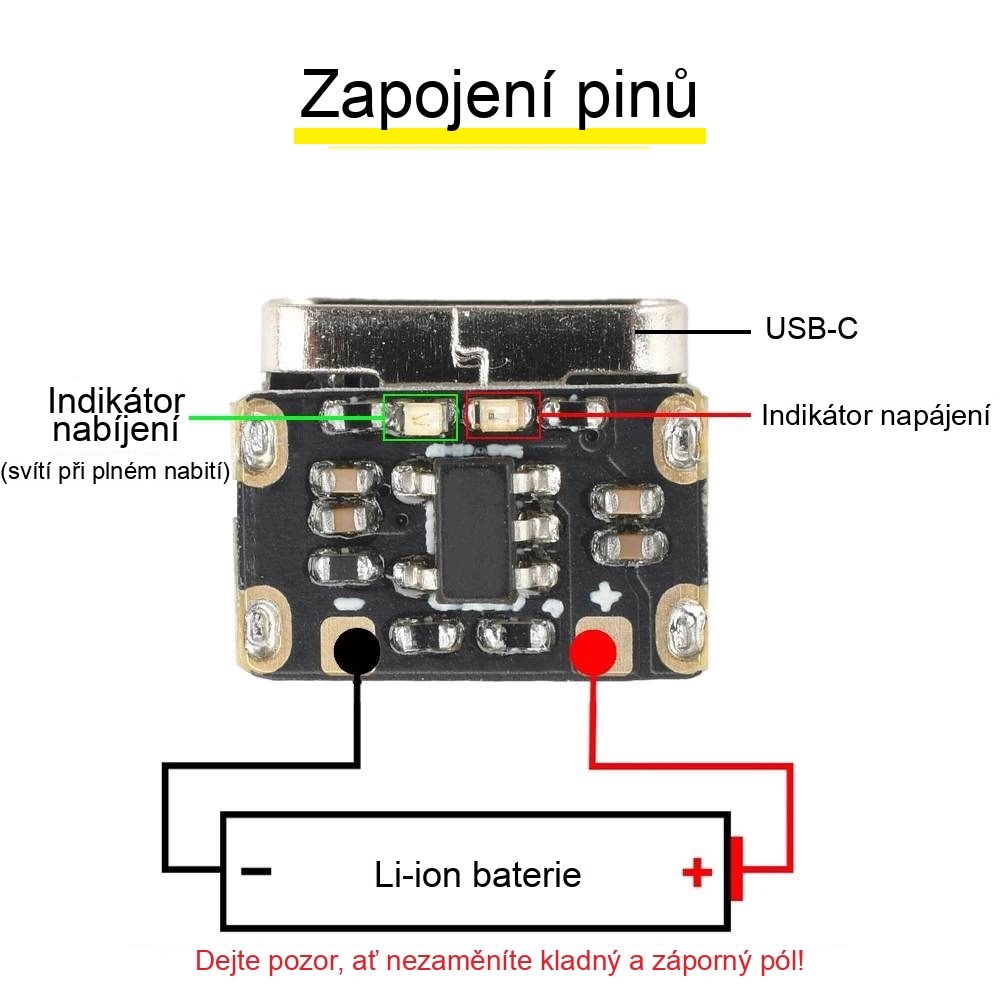

Výstup monitorování nabíjecího proudu / stavový výstup - LED CHRG

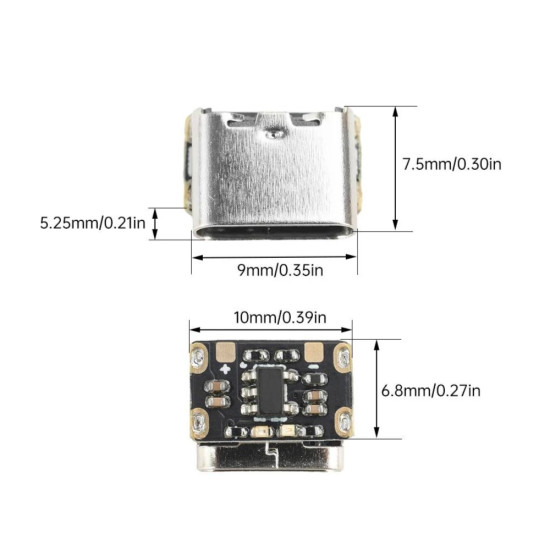

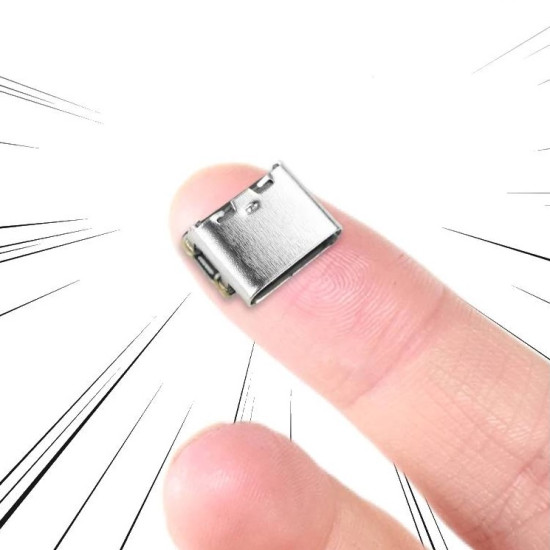

Velmi malé rozměry 10x7.5x5.2mm

Parametr	Hodnota
Podporovaná baterie	Li-Ion 3.7V, jeden článek, 18650
Nabíjecí proud	600mA
Nabíjecí napětí	DC 4.2V ±1%
Regulované plovoucí napětí V_FLOAT	min. 4.158V, typ. 4.2V, max. 4.242V
Rozsah vstupního napětí V_IN	4.5V až 6V, typ. 5V
Vstupní proud v režimu nabíjení	250uA při R_ISET=10K
Vstupní proud v pohotovostním režimu	50uA
Proud pinu BAT při R_ISET=10K	80mA až 120mA, typ. 100mA
Proud pinu BAT při R_ISET=2K	typ. 500mA
Proud pinu BAT v pohotovostním/spánkovém režimu	±1uA
Prahové napětí udržovacího nabíjení	2.8V; dle tabulky obvodu typ. 2.9V při RISET=10K
Hystereze udržovacího nabíjení	100mV
Udržovací nabíjecí proud	35mA při VBAT
Prahový proud ukončení nabíjení	10% IBAT
UVLO práh VIN	3.8V
UVLO hystereze VIN	200mV
Práh blokování VIN−VBAT	150mV
Napětí pinu ISET	1V při RISET=10K, režim nabíjení
Nízká úroveň výstupu CHRG	max. 0.5V při ICHRG=5mA
Prahové napětí opětovného nabíjení	150mV pod VFLOAT
tRECHRG	2ms
Provozní rozsah teploty	-20°C až 85°C
Rozměry	10x7.5x5.2mm
