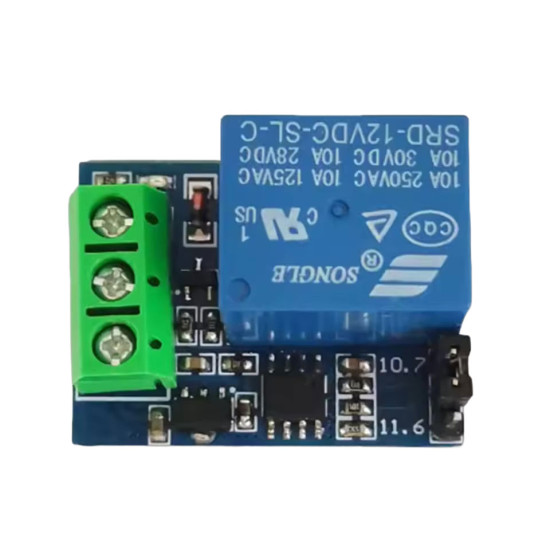

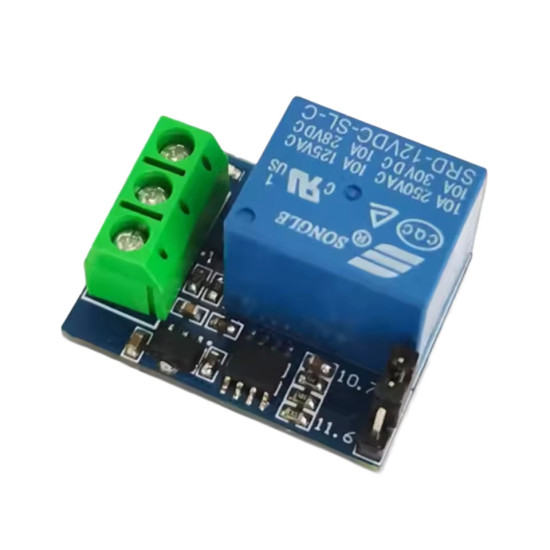

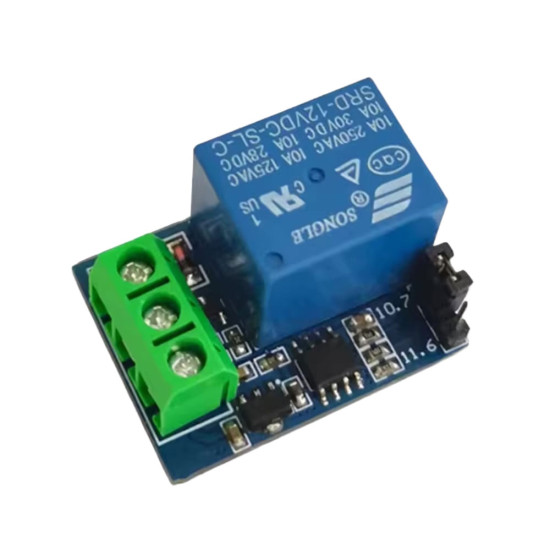

Modul ochrany olověného akumulátoru 12V proti podvybití 10.7V/11.6V
Novinka
Modul ochrany olověného akumulátoru 12V proti podvybití 10.7V/11.6V
72,00 Kč
Cena bez DPH: 59,50 Kč
- Počet kusů skladem: 100
- Model: PART-E690
- Pozice: 1BC-D-01
Duální modul ochrany proti podvybití je určen pro 12V olověné akumulátory. Modul je řízen mikrokontrolérem a obsahuje relé s nízkou spotřebou, které při poklesu napětí pod nastavený ochranný práh automaticky odpojí výstup akumulátoru. Ochranný režim 10.7V nebo 11.6V se volí pomocí jumperu.
- Určeno pro 12V olověné akumulátory
- Dva režimy ochrany proti podvybití: 10.7V a 11.6V
- Odpojení výstupu pomocí 12V relé s nízkou spotřebou
- LED indikace stavu relé: svítí při sepnutém relé, nesvítí při rozepnutém relé
- Volba režimu nasazením nebo vyjmutím jumperu

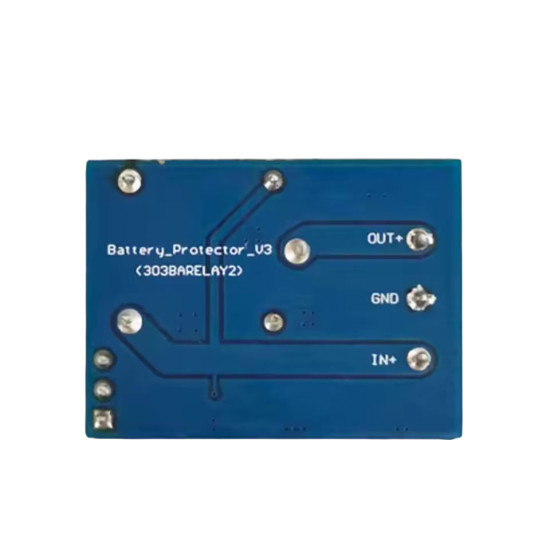

- Připojovací body: kladný výstup baterie, záporný vstup baterie, kladný vstup baterie
- Rozměry modulu: 31x23mm

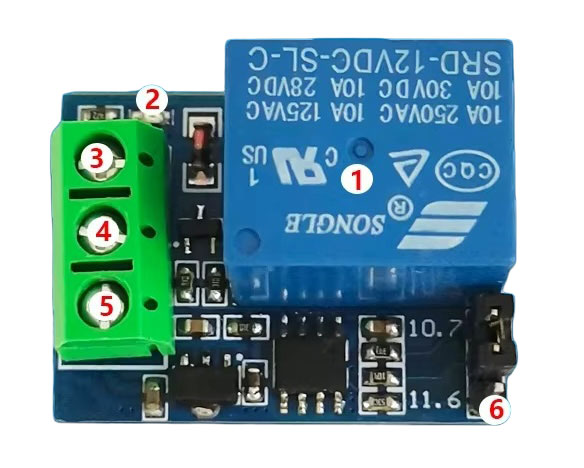

- 12V relé s nízkou spotřebou
Spínací relé určené pro připojení nebo odpojení výstupu z baterie. - LED indikátor
Svítí při sepnutém relé, při odpojeném relé nesvítí. - Kladný výstup baterie
Výstupní svorka pro kladný pól napájení do připojeného zařízení. - Záporný vstup baterie
Vstupní svorka pro záporný pól baterie. - Kladný vstup baterie
Vstupní svorka pro kladný pól baterie. - Volba režimu
Pomocí propojky lze zvolit režim ochrany 10,7 V nebo 11,6 V.
| Typ modulu | Ochrana proti podvybití akumulátoru |
| Podporovaný akumulátor | 12V olověný akumulátor |
| Ochranné napětí | 10.7V/11.6V |
| Princip odpojení | Relé |
| Relé | 12V relé s nízkou spotřebou |
| Indikace | LED indikátor stavu relé |
| Volba režimu | Jumper |
| Připojovací body | Výstup + (do spotřebiče), Vstup z baterie -, Vstup z baterie + |
| Rozměry | 31x23mm |
Při poklesu napětí akumulátoru pod nastavenou ochrannou hodnotu relé rozepne a odpojí externí výstup. Modul pomáhá zabránit poškození 12V akumulátoru, ke kterému může docházet při poklesu napětí pod 10.5V.
