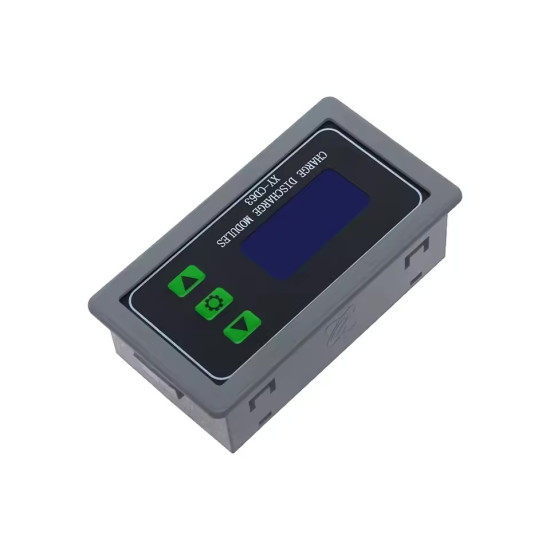

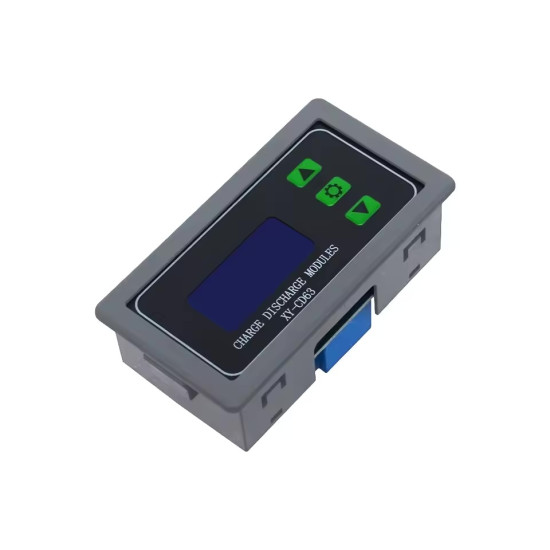

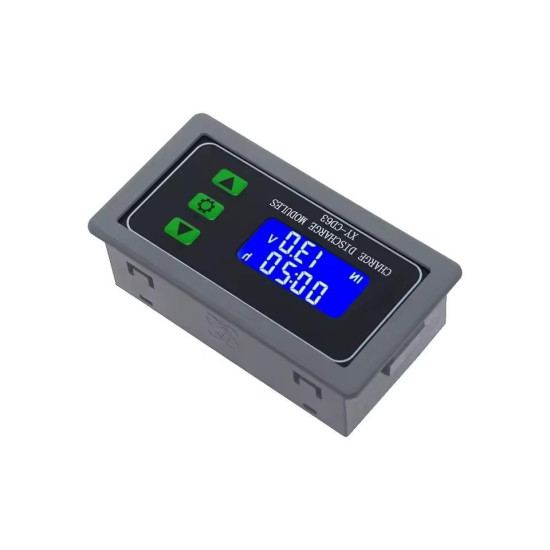

Ochranný a odpojovací modul baterie XY-CD63 30A (hlídání napětí, nabíjení/vybíjení, 6-60V)

Založeno na 1 recenzích. - Napsat recenzi

335,00 Kč

Cena bez DPH: 276,86 Kč

Počet kusů skladem: 6
Model: PART-E634
Pozice: 1CB-H-04

Množství

Přidat do košíku

Zrychlený nákup Ask Question

Přidat do oblíbených Porovnat tento produkt

Modul XY-CD63 slouží pro řízení nabíjení a vybíjení baterií. Pomocí relé dokáže odpojovat nebo připojovat zátěž podle nastavených napěťových mezí. Podporuje časové řízení nabíjení/vybíjení, zpožděné sepnutí, i funkci nouzového odpojení. Nedisponuje funkcí transformace napětí, funguje výhradně jako spínací prvek.

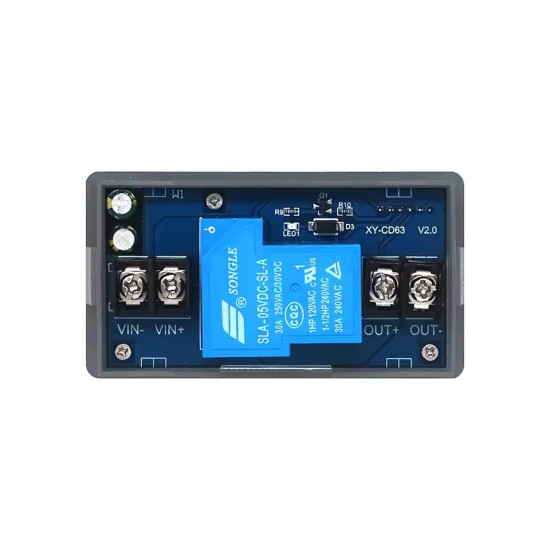

Popis pinů

VIN+ – vstupní kladné napětí (při hlídání nabíjení se sem přípojí nabíječka, při hlídání vybíjení baterie)
VIN- – vstupní záporné napětí (při hlídání nabíjení se sem přípojí nabíječka, při hlídání vybíjení baterie)
OUT+ – kladný výstup (při hlídání nabíjení se sem přípojí baterie, při hlídání vybíjení spotřebič/zátěž)
OUT- – záporný výstup (při hlídání nabíjení se sem přípojí baterie, při hlídání vybíjení spotřebič/zátěž)

Funkce a ovládání

Výpočet procenta napětí: aktuální napětí baterie / (horní mez – dolní mez).
Tlačítko UP: krátký stisk – přepínání zobrazení % a času; dlouhý stisk (5s) – přepnutí režimu (nabíjení IN / vybíjení OUT).
Tlačítko SET: krátký stisk – zobrazení nastavených parametrů; dlouhý stisk – vstup do nastavení parametrů (UP – horní mez napětí, DN – dolní mez napětí, OP – doba sepnutí, DOP – zpožděná doba sepnutí, FOP – nucená doba sepnutí v režimu vybíjení).
Tlačítko DOWN: krátký stisk – nouzové odpojení (relé vypnuto, displej OFF); dlouhý stisk – nastavení podsvícení LCD (L-P: stále zapnuto, ON: automatické vypnutí po 5–10 min, probuzení stiskem tlačítka).

Nastavení parametrů

Dlouze stiskněte tlačítko SET pro vstup do nastavení.
Krátkým stiskem SET přepínáte parametry.
Tlačítky UP/DOWN nastavujete hodnoty.
Pro uložení dlouze stiskněte SET.

Speciální funkce

Časové řízení nabíjení/vybíjení (OP): při nenulové hodnotě modul odpojí relé po uplynutí nastavené doby. Pokud dojde k nesouladu s napěťovými limity, zobrazí se H:Er.
Automatická kontrola parametrů: pokud DN ≥ UP, systém zobrazí chybu "Err".
Zpožděné sepnutí (DOP): nastavitelný interval mezi ukončením a novým startem nabíjení/vybíjení (0–999s).
Nucené sepnutí (FOP): relé lze nuceně sepnut na 0–10s v režimu vybíjení pro eliminaci falešného odpojení při zapnutí zátěže.

Klíčové vlastnosti

Řízení nabíjení a vybíjení pomocí relé
Nastavitelné napěťové meze
Časové řízení procesu (OP)
Zpožděné sepnutí (DOP) 0–999s
Nucené sepnutí (FOP) 0–10s
Funkce nouzového odpojení

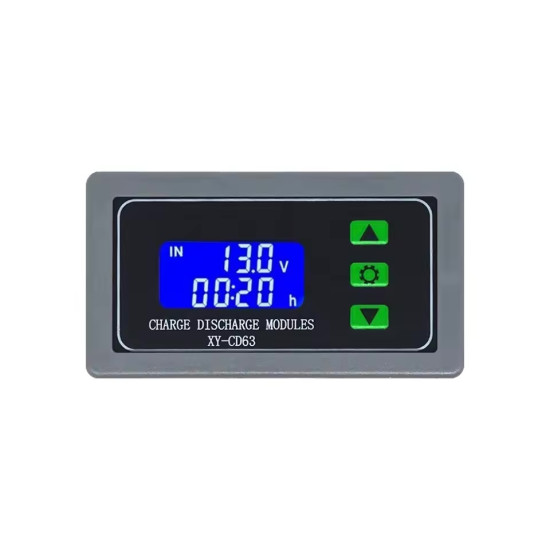

LCD displej s možností regulace podsvícení

Technická specifikace

Parametr	Hodnota
Vstupní napětí	DC 6V-60V
Výstupní napětí	Stejné jako vstup
Řídicí přesnost	0.1V
Spotřeba energie	<1.5W
Zatěžovací proud	30A (max)
Pracovní režim	Nabíjecí a vybíjecí
Podporované typy baterií	Olověné akumulátory, Li-ion baterie
Pracovní teplota	-25℃~80℃
Pracovní vlhkost	5%~90%RH

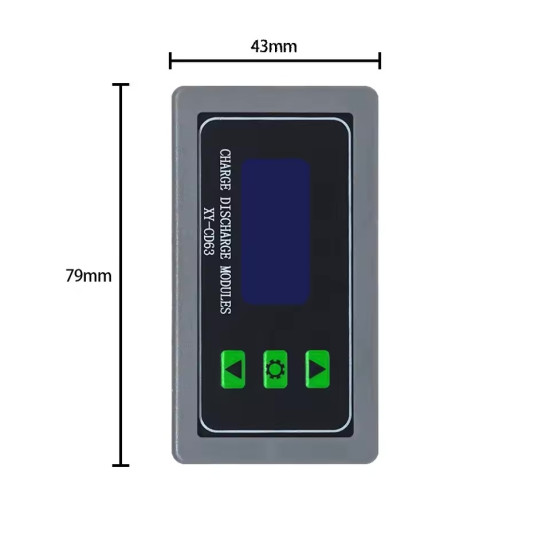

Rozměry modulu	79 x 43 x 41mm
Maximální proud	30A
Nastavitelná horní mez (UP)	uživatelsky volitelná
Nastavitelná dolní mez (DN)	uživatelsky volitelná
Čas sepnutí (OP)	0–999s
Zpoždění sepnutí (DOP)	0–999s
Nucené sepnutí (FOP)	0–10s
