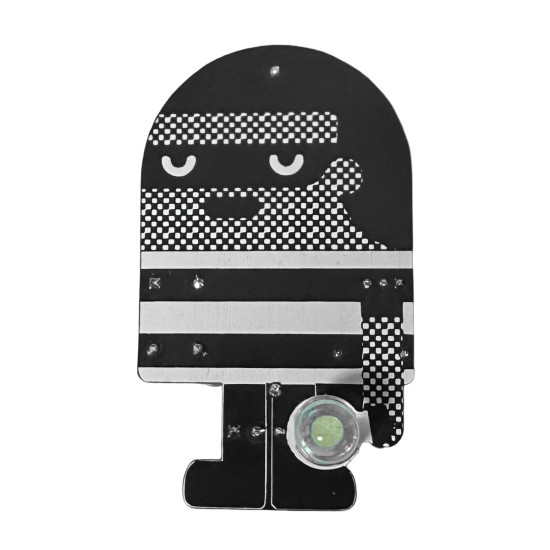

Zloděj joulů (stavebnice)
Zloděj joulů (stavebnice)
79,00 Kč
Cena bez DPH: 65,29 Kč
- Počet kusů skladem: 28
- Model: SVBC-2088
- Pozice: 1EB-F-01
Joule thief, česky často přezdívaný „zloděj joulů“, je malý, ale překvapivě chytrý obvod, který dokáže rozsvítit LED diodu i z téměř vybité baterie. Princip je jednoduchý: místo toho, aby baterie dodávala stabilní napětí, obvod využívá malý transformátor a tranzistor k tomu, aby vznikaly krátké elektrické pulzy s vyšším napětím. Tyto pulzy pak bez problémů rozsvítí LED diodu i v případě, že napětí baterie je pod úrovní, kterou by LED běžně potřebovala.
Po zapnutí začne malý proud protékat přes rezistor do báze tranzistoru. Tranzistor se otevře a proud začne téct vinutím transformátoru. Díky zpětné vazbě proud rychle naroste, dokud tranzistor náhle neuzavře. Kolaps magnetického pole v jádře vyvolá krátký impulz s vyšším napětím, který rozsvítí LED. Celý tento děj se opakuje mnohokrát za sekundu a výsledek je trvale svítící LED dioda.
Tento jednoduchý experiment krásně ukazuje, jak lze pomocí tranzistoru, transformátoru a zpětné vazby elegantně „vymáčknout“ z baterie poslední zbytky energie.

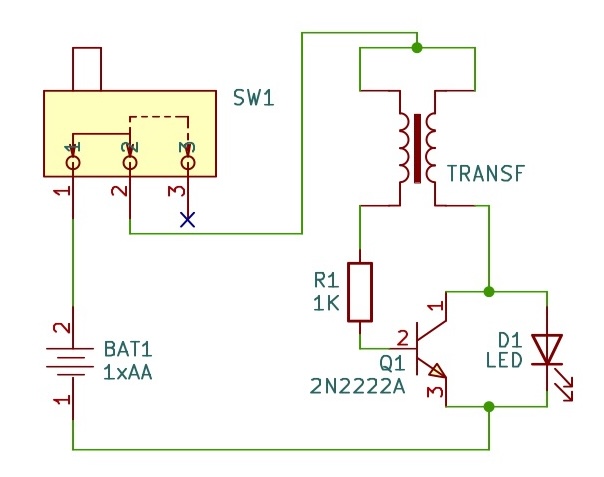

Schéma zapojení:

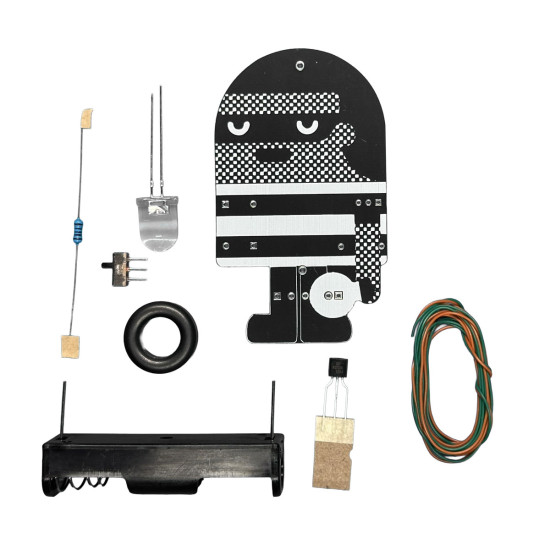

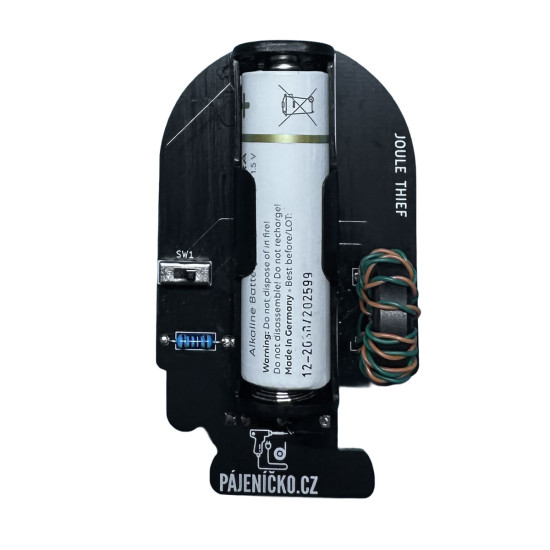

Seznam dílů:
| Název dílu | Označení | Parametr | Počet |
|---|---|---|---|
| Rezistor | R1 | 1k | 1 |
| LED dioda | D1 | 10mm, bílá | 1 |
| Feritové jádro | - | - | 1 |
| Tranzistor | Q1 | 2N2222 | 1 |
| Vypínač | SW1 | - | 1 |
| Držák baterie | BAT1 | 1xAA | 1 |
| Deska plošných spojů | - | - | 1 |
| Měděné drátky | - | cca 50cm | 2 |
