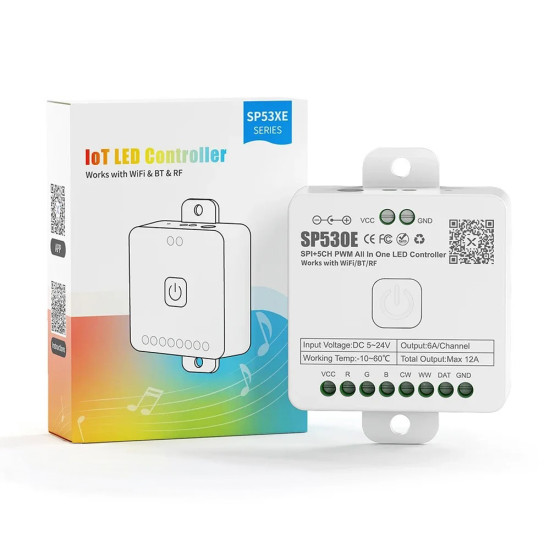

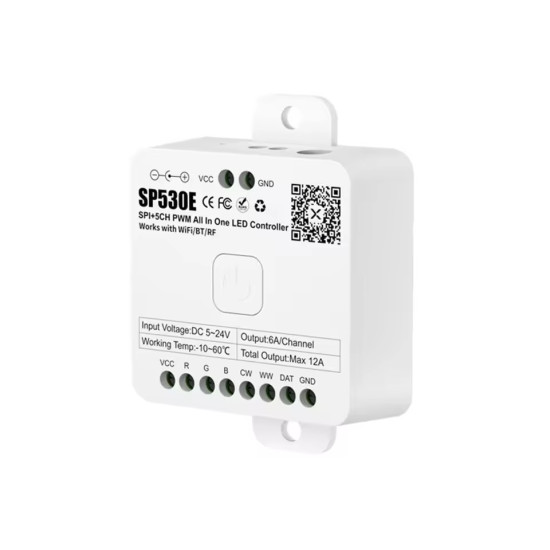

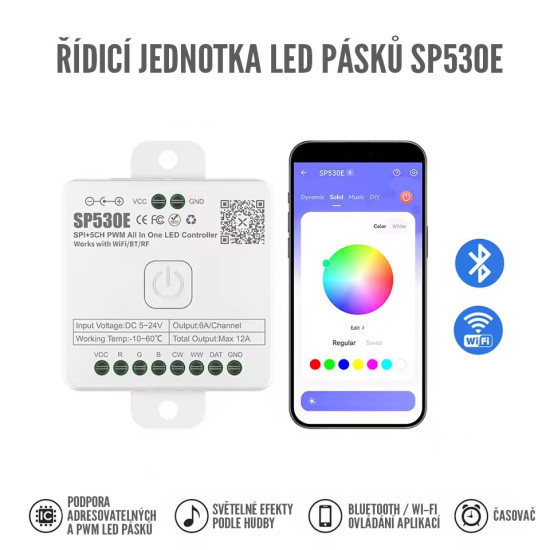

Řídicí jednotka LED pásků SP530E (WiFi, Bluetooth)
- Počet kusů skladem: 8
- Model: PART-E625
- Pozice: 1CB-D-04
SP530E je all-in-one IoT LED controller pro širokou škálu LED pásků: od PWM pásků bez integrovaného čipu (2–6pin) až po adresovatelné SPI LED s TTL (3/4pin). Umožňuje ovládání přes aplikaci BanlanX (Bluetooth, WiFi, lokální síť i cloud), hlasem přes Alexa/Google Home a také 2.4GHz RF dálkovým ovladačem (není součástí balení). Vhodný pro DC 5V–24V instalace podle napětí připojeného LED pásku.
Klíčové vlastnosti
- Dual-mode konektivita: 2.4GHz WiFi + Bluetooth LE5.0 (lokální i cloudové připojení přes aplikaci BanlanX).
- Podpora PWM LED bez IC: 2pin (V+ V-), 3pin CCT (V+ CW WW), 4pin RGB (V+ R G B), 5pin RGBW (V+ R G B W), 6pin RGBCCT (V+ R G B CW WW).
- Podpora adresovatelných SPI LED (TTL) 3/4pin: WS2811, WS2812, WS2813, WS2814, WS2815, TM1804, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, TM1829, TM1914A, GW6205, GS8206, GS8208 aj.
- Limity počtu IC (SP530E): SPI DIM 1800, SPI CCT 600, SPI RGB 1200, SPI RGBW 900, SPI RGBCCT 600.
- Hudební efekty: vícesegmentové efekty na jednom pásku a Matrix LED music spectrum (volitelná velikost a zapojení, barvy, směr, pádové body; sběr zvuku přes mikrofon telefonu, stream přehrávače nebo onboard mikrofon).
- Podpora 12 typů LED (PWM i SPI kombinace), korekce barev, časovače, efekty při zapnutí/vypnutí, nastavení výchozího stavu, OTA aktualizace.
- Integrace se smart platformami: Alexa, Google Home
- U PWM typů Dim a CCT není dostupná funkce DIY světelných efektů.
- Nepodporuje Data+Clock LED: SK9822, WS2801.
Podporované LED a rozhraní
PWM (bez IC): FCOB, SMD5050, 3014, 3528, 5730, 5630; 2–6pin dle typu (Dim/CCT/RGB/RGBW/RGBCCT).
SPI (s IC, TTL 3/4pin): WS2811, WS2812, WS2813, WS2814, WS2815, TM1804, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, TM1829, TM1914A, GW6205, GS8206, GS8208 atd. (nepodporuje SK9822/WS2801 Data+Clock).
Indikace stavů zařízení
- Solid Blue: bez sítě, přímé připojení (Bluetooth/AP, výchozí heslo AP: 12345678).
- Solid Green: připojeno k síti; automatická volba Bluetooth/WiFi/cloud.
- Flashing Blue: přijímá signál 2.4G RF ovladače.
- Flashing Green: probíhá připojování k síti.
- Přepnutí režimu: dlouhý stisk tlačítka napájení (Blue/Green).
Kompatibilita aplikace a hlasové ovládání
Aplikace BanlanX pro iOS10.0+ a Android4.4+. Integrace s Alexa a Google Home (vyhledejte „BanlanX“ ve Skills/Devices). Podporuje řízení hlasem: zapnutí/vypnutí, jas, barvy.
Technická specifikace
| Parametr | Hodnota |
|---|---|
| Model | SP530E (pouze controller bez dálkového ovladače, ovládání mobilním telefonem) |
| Podporovaný typ LED pásků | SPI LED pásky + PWM LED pásky (12 různých kombinací PWM/SPI) |
| Vstupní napětí | DC 5V – 24V (napětí kontroléru závisí na LED pásku) |
| Konektivita | 2.4GHz WiFi + Bluetooth LE5.0; lokální/cloud přes BanlanX |
| Smart platformy | Alexa, Google Home |
| Ovládání | Aplikace BanlanX / hlasové příkazy / 2.4G RF dálkový ovladač (podporováno; není součástí) |
| PWM výstup | 6A/kanál, celkem max.12A |
| Pracovní proud | 20mA–85mA |
| Pracovní teplota | -10°C~40°C |
| Rozměry kontroléru | 78mm*56mm*20mm |
| Limity IC (SP530E) | DIM 1800 / CCT 600 / RGB 1200 / RGBW 900 / RGBCCT 600 |
| Podporované SPI IC | WS2811, WS2812, WS2813, WS2814, WS2815, TM1804, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, TM1829, TM1914A, GW6205, GS8206, GS8208 |
| Podporované PWM LED | FCOB, SMD5050, 3014, 3528, 5730, 5630 (2–6pin dle typu) |
| Nepodporované LED | SK9822, WS2801 (Data+Clock) |
| Další funkce | korekce barev, časovače, efekty při zapnutí/vypnutí, OTA upgrade, BanlanX® Cloud |
| Aplikace | BanlanX pro iOS10.0+ / Android4.4+ |
Doplňující poznámky
U vícesegmentových hudebních efektů lze jeden LED pásek rozdělit na více segmentů s rozdílnými efekty a přiřadit je k nízkým/středním/vysokým audio pásmům. Matrix LED music spectrum umožňuje nastavit velikost a zapojení matice, barvy, saturaci a směr efektů.

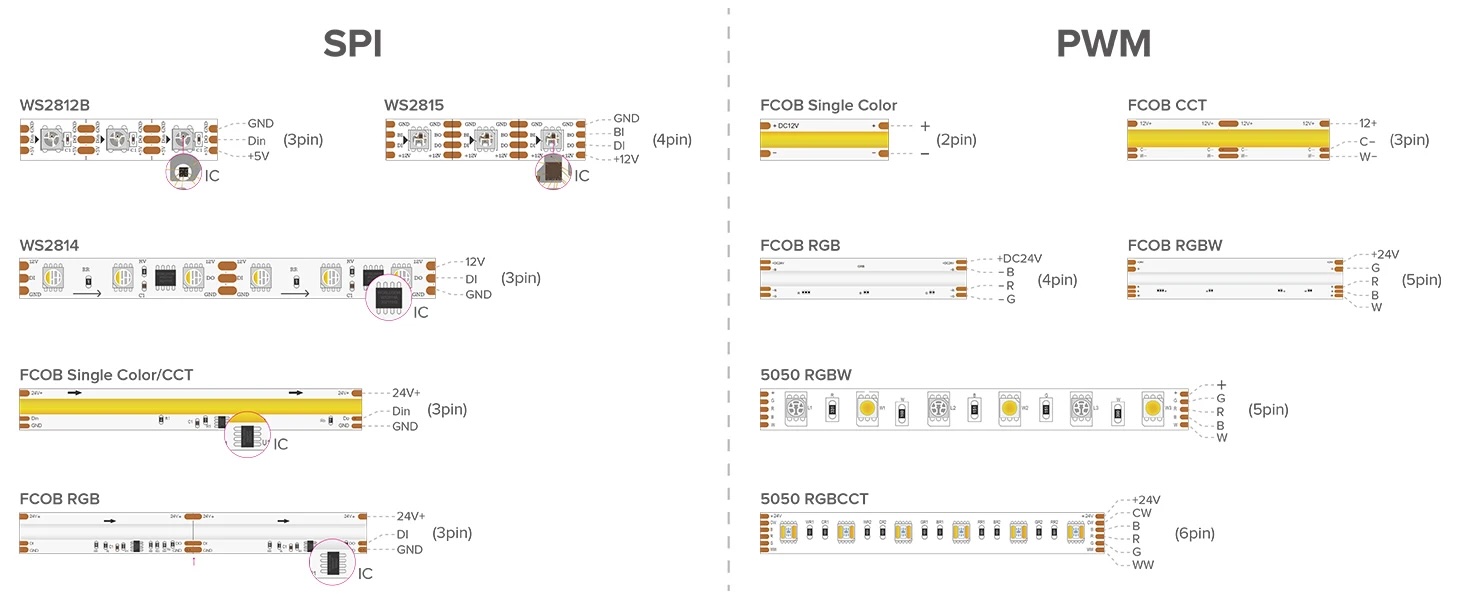

Rozdíl SPI vs. PWM: SPI (s IC) používá 3/4pin s datovou linkou; PWM (bez IC) používá 2–6pin (V+, R, G, B, W, CW, WW). Řadič SP530E podporuje oba typy.

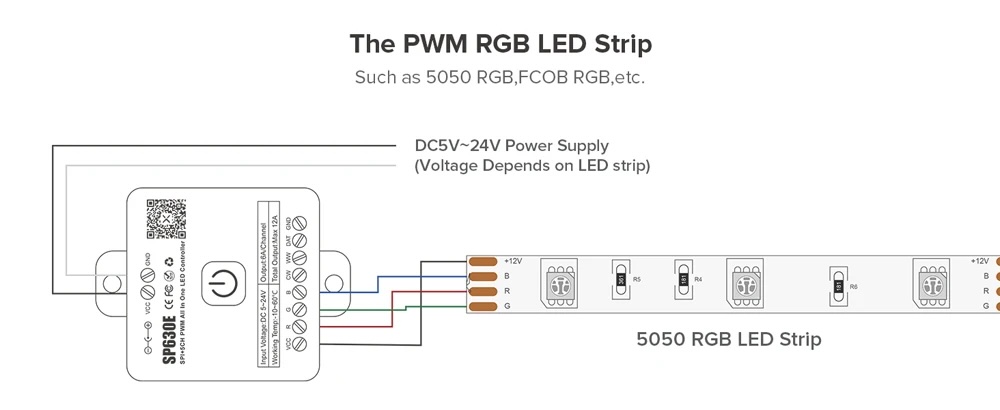

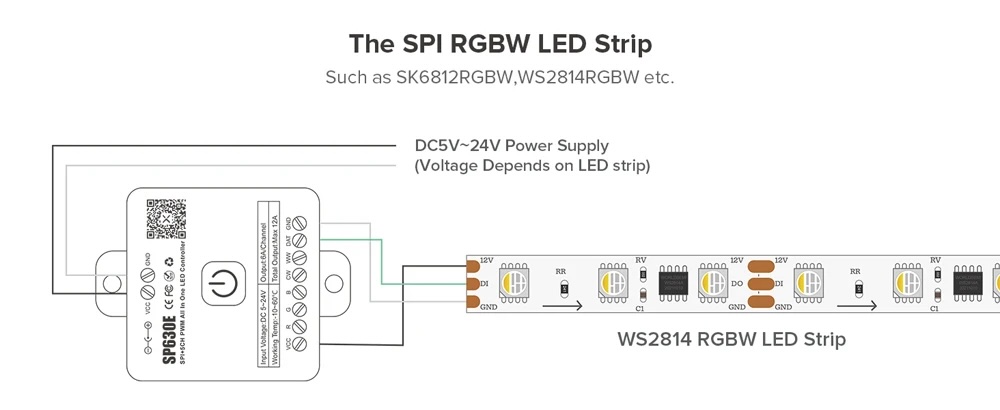

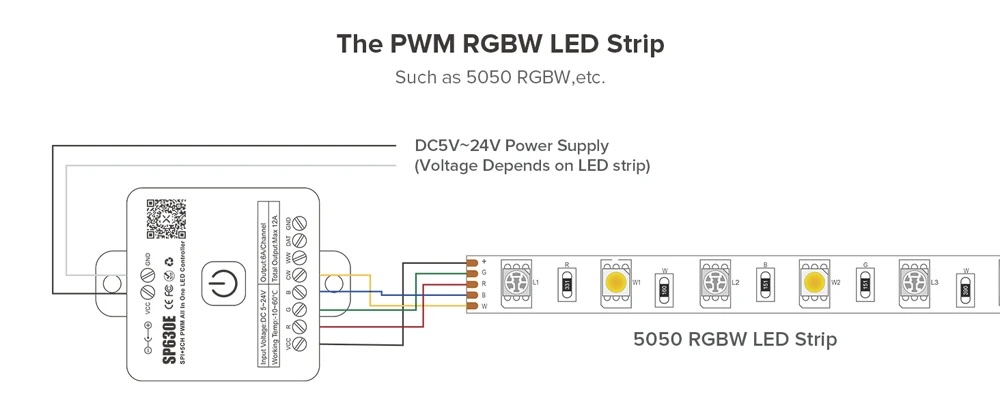

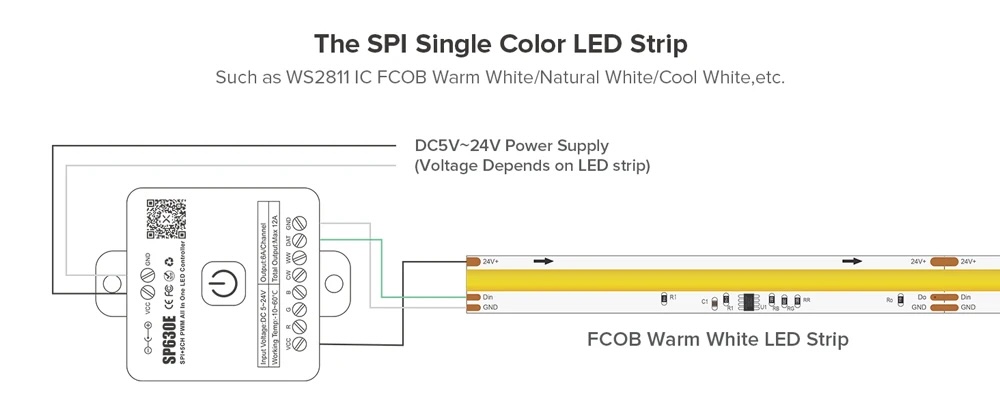

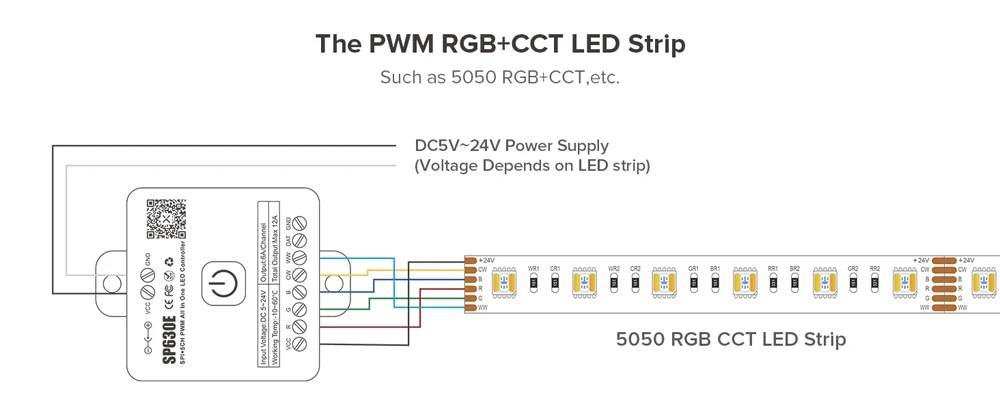

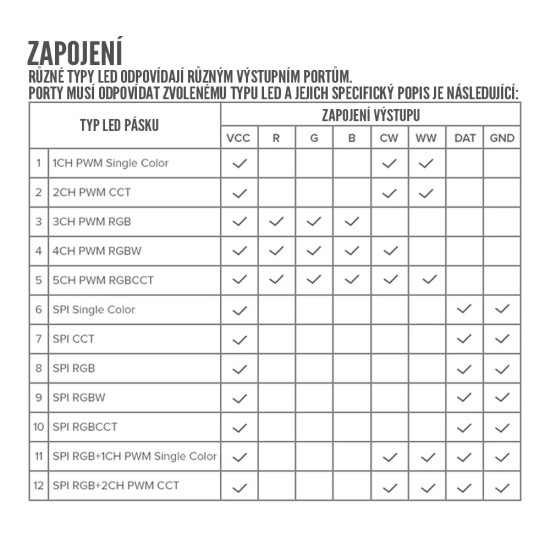

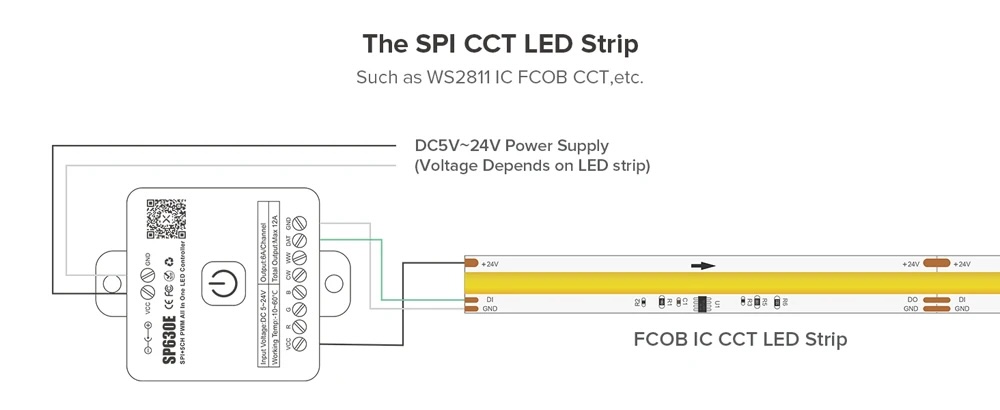

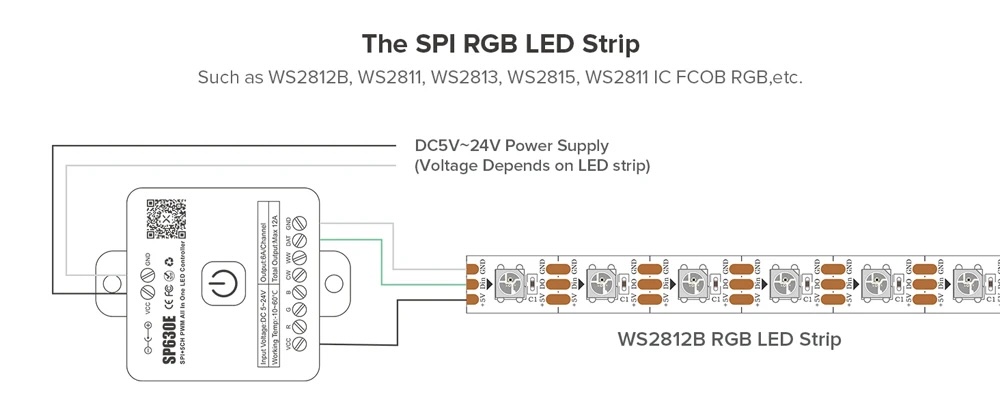

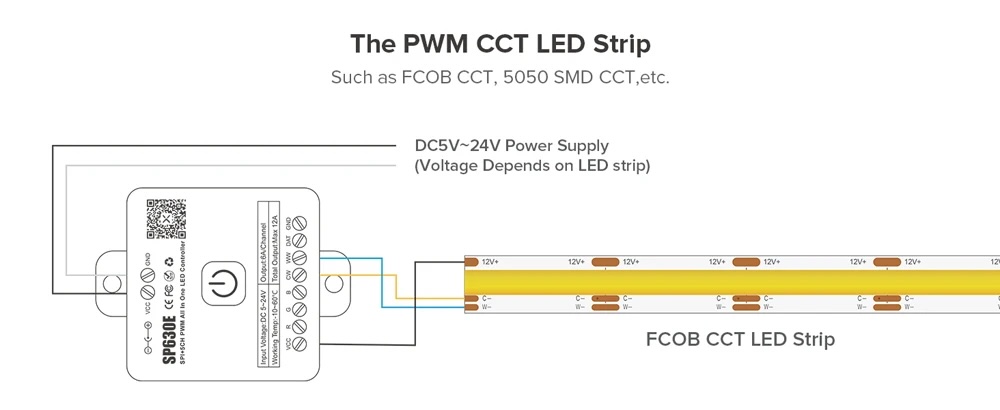

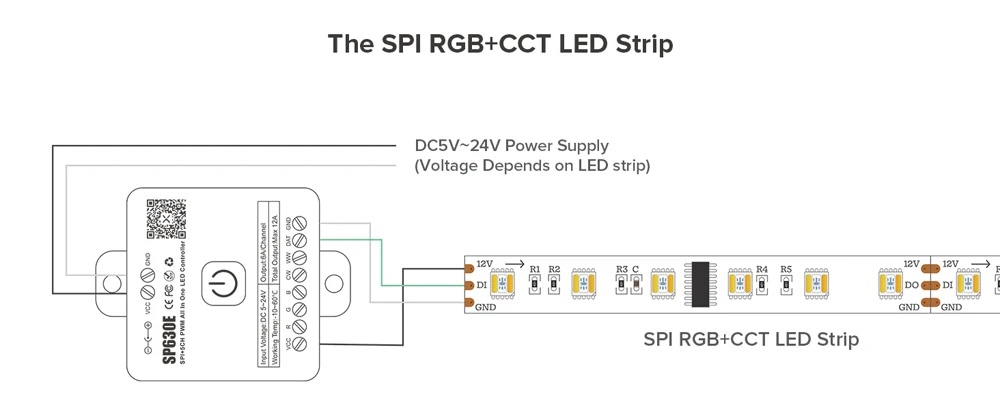

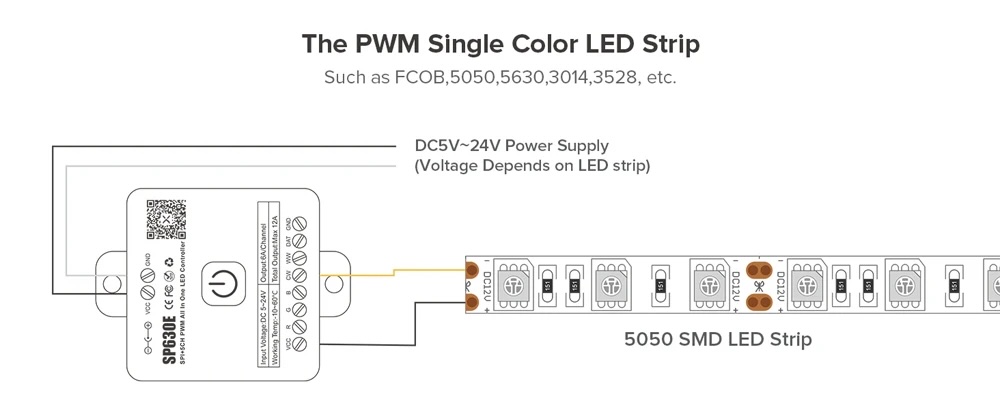

Vzorové zapojení
