Bipolární PNP tranzistor Onsemi BC559CTA (0.1A, 0.50W, TO-92-3L)

Založeno na 0 recenzích. - Napsat recenzi

3,00 Kč

Cena bez DPH: 2,48 Kč

Počet kusů skladem: 639
Model: COMP-1502
Pozice: 1DE-D-04

Množství

Přidat do košíku

Zrychlený nákup Ask Question

Přidat do oblíbených Porovnat tento produkt

Tranzistor onsemi BC559CTA je epitaxialní PNP křemíkový tranzistor určený pro univerzální použití v nízkofrekvenčních obvodech, především ve spínacích a zesilovacích aplikacích. Vyznačuje se nízkým šumem, stabilními parametry a vysokým ziskem proudu. Je dodáván v plastovém pouzdře TO-92-3L s konfigurací vývodů: kolektor, báze, emitor.

Klíčové vlastnosti:

Typ tranzistoru: PNP
Výrobce: onsemi
Určen pro spínací a zesilovací aplikace
Nízký šum (1–4 dB)
Vysoký zisk proudu (hFE 420 – 800 pro třídu C)
Maximální napětí C-E −30 V
Maximální kolektorový proud −100 mA
Vysoká přechodová frekvence 150 MHz
Malý útlum saturace VCE(sat) ≤ 650 mV @ IC = 100 mA
Výkonová ztráta 500 mW
Rozsah pracovní teploty −65 °C až +150 °C

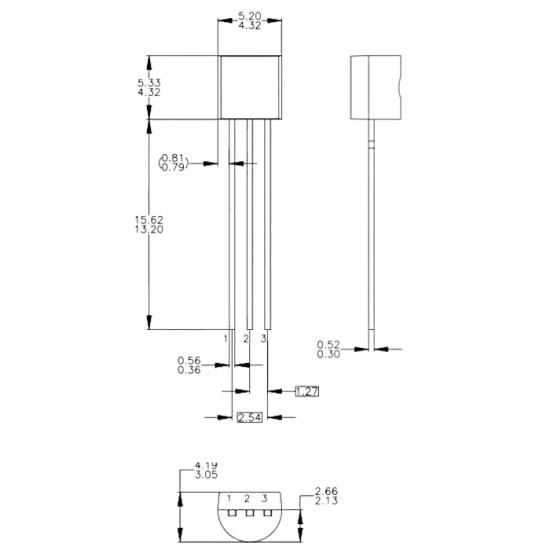

Pouzdro: TO-92-3L

Technická specifikace:

Parametr	Hodnota
Typ tranzistoru	PNP
Pouzdro	TO-92-3L
V_CBO	−30 V
V_CEO	−30 V
V_EBO	−5 V
I_C (max)	−100 mA
P_D	500 mW
h_FE	110 – 800 (@ V_CE=−5 V, I_C=−2 mA)
f_T	150 MHz
V_CE(sat)	≤ 650 mV @ I_C=100 mA, I_B=5 mA
I_CBO	15 nA
NF (Noise Figure)	1 – 4 dB
R_θJA	250 °C/W
Teplotní rozsah	−65 °C až +150 °C

Tranzistor BC559CTA je vhodný pro nízkošumové zesilovače, audio aplikace a běžné spínací obvody. Jedná se o komplementární součást k typu BC549 (NPN).
