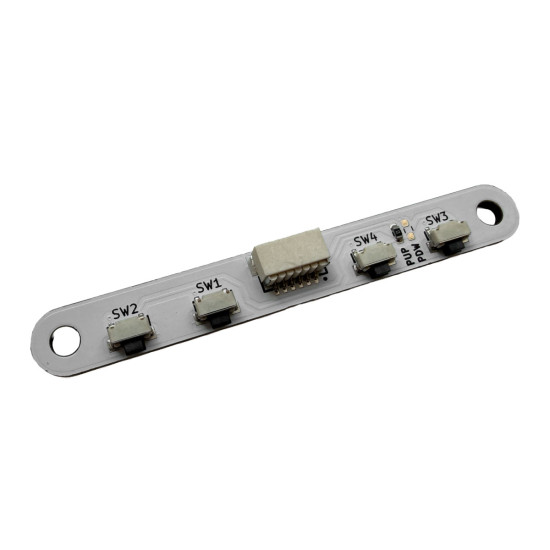

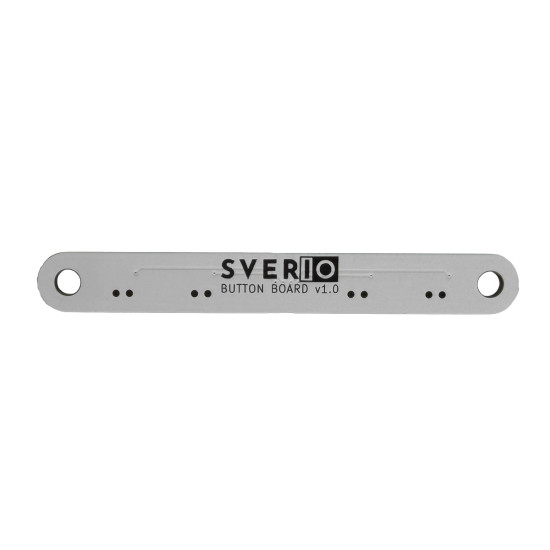

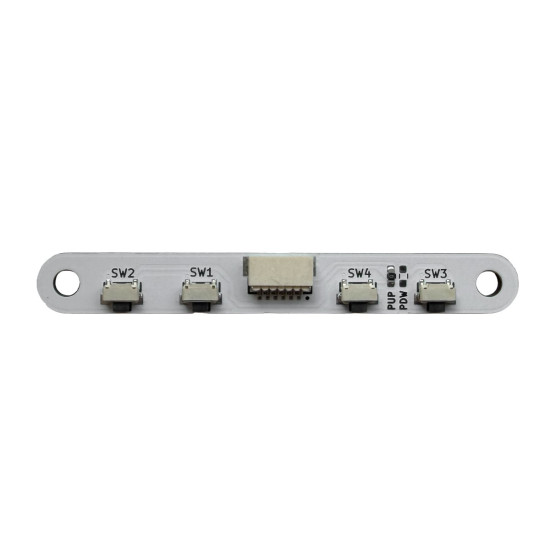

SVERIO PaperBoard tlačítkový modul (Button Board, 4x)
Novinka
SVERIO PaperBoard tlačítkový modul (Button Board, 4x)
49,00 Kč
Cena bez DPH: 40,50 Kč
- Počet kusů skladem: 70
- Model: PART-E675
- Pozice: 0IB-F-06
Tento tlačítkový vstupní modul je navržen pro snadné připojení k řídicím deskám SVERIO PaperBoard SPI a SVERIO PaperBoard EPDiy. Modul obsahuje čtyři tlačítka, která jsou připojena na GPIO piny a umožňují různé uživatelské akce, například přepínání obrazovek nebo vynucení obnovy displeje. Díky kompaktním rozměrům 62x8mm a dvěma montážním otvorům M3 je vhodný i pro integraci do menších zařízení.
- 4x tlačítko
- Kompatibilní s SVERIO PaperBoard SPI a EPDiy
- Montážní otvory: 2x M3
- Rozměry: 62x8mm
- Konektor: JST-SH 6PIN
- Napájení: 3.3V

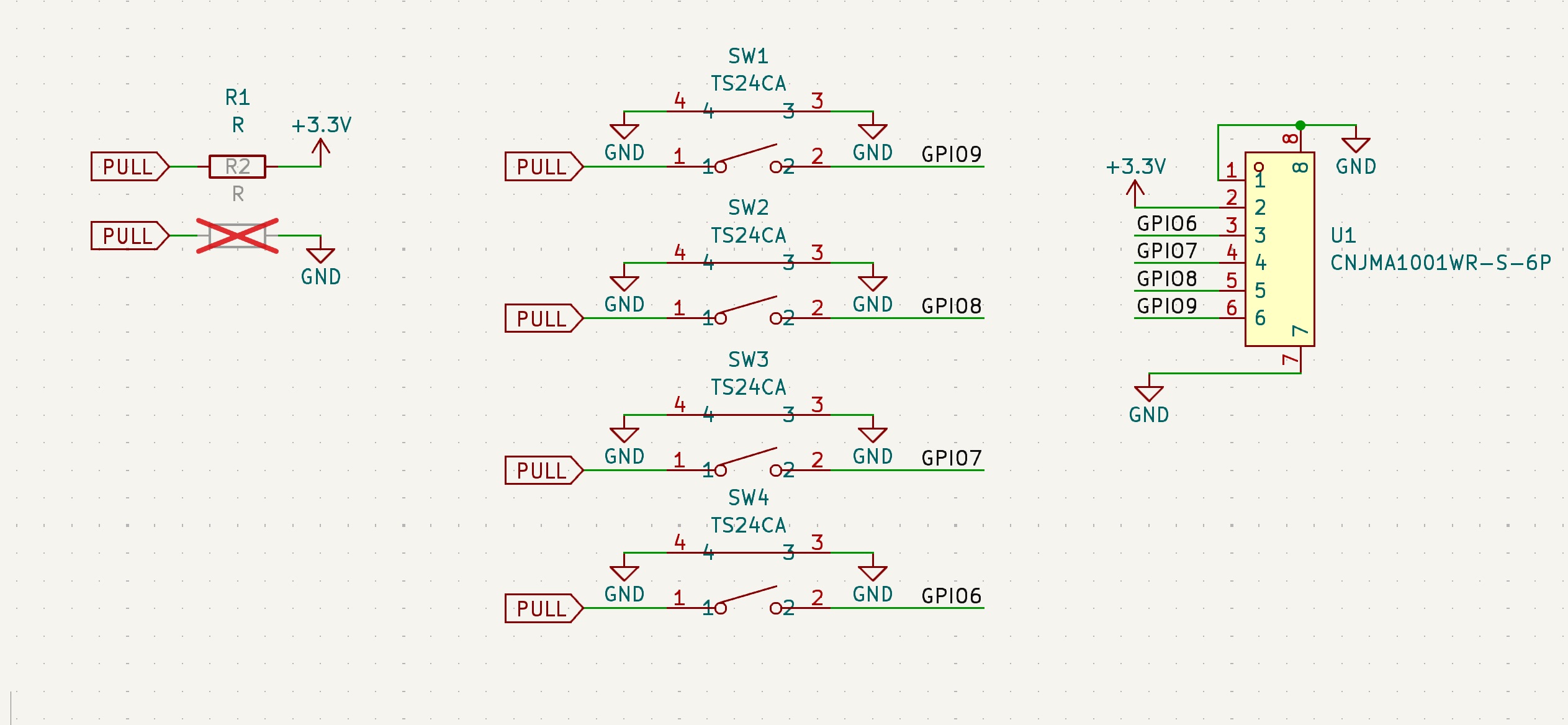

Modul je kompatibilní s oběma řídicími deskami, pin mapping se liší:
- Paperboard SPI: BTN1–BTN4 = GPIO6, GPIO7, GPIO8, GPIO9
- Paperboard EPDIY: BTN1–BTN4 = GPIO10, GPIO11, GPIO12, GPIO13
Ukázkový kód najdete na GitHubu:
spi/button_test (pro Paperboard SPI)
epdiy/button_test (pro Paperboard EPDIY)
