Motorová beruška (stavebnice)
Motorová beruška (stavebnice)
69,00 Kč
Cena bez DPH: 57,02 Kč
- Počet kusů skladem: 97
- Model: SVBC-2062
- Pozice: 1EC-E-01
Jedná se o velmi jednoduchou stavebnici berušky s vibračním motorem, která poskakuje po stole. Stavebnice rozvíjí motorické dovednosti a kreativitu.
Doporučený postup osazování součástek

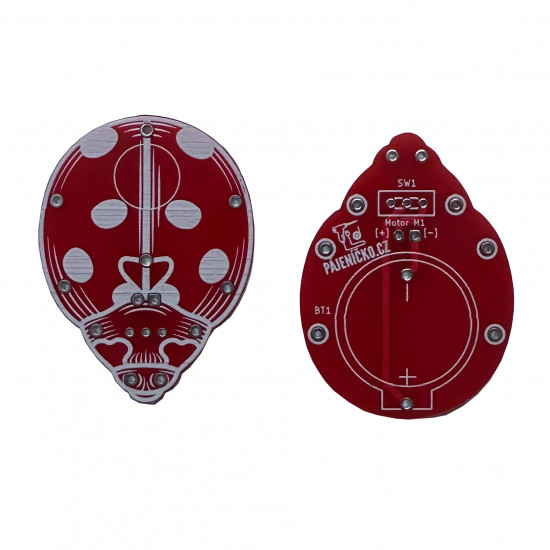

- Protahování a připájení drátků motoru: Drátky vibračního motoru protáhněte z vrchní strany plošného spoje. Dbejte na to, aby protažená část byla pouze krátká, a aby izolace (bužírka) na druhé straně nevyčnívala, což by ztížilo pájení. Připojte červený drát k pozitivnímu (+) a modrý drát k negativnímu (-) kontaktu. Drátky můžete mezi plošným spojem a podložkou lehce přimáčknout, aby vám při práci neunikaly.
- Připájení držáku baterie: Držák baterie umístěte na spodní stranu plošného spoje tak, aby se jeho tvar shodoval s nákresem na desce. Správné umístění je klíčové pro funkčnost stavebnice.
- Připájení vypínače: Vypínač připevněte ze spodní strany plošného spoje. Orientace vypínače není důležitá.

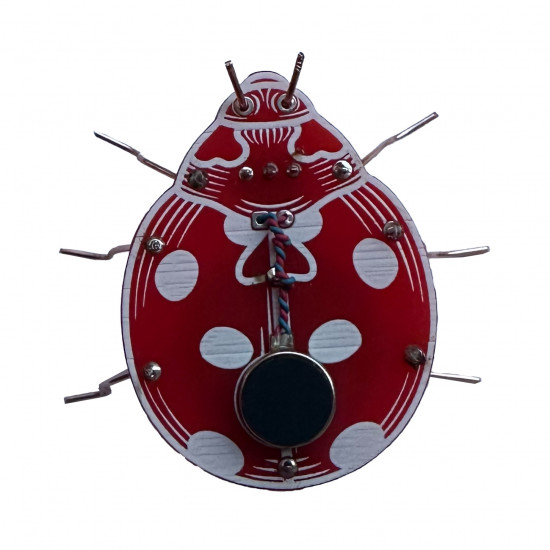

- Přilepení motoru: Před přilepením motoru na plošný spoj můžete drátky lehce zatočit, aby byly kratší a nezavazely. Poté odstraňte ochrannou fólii z oboustranné izolepy a motor pevně přilepte na místo určené na plošném spoji.
- Připájení tykadel: Tykadla připájejte tak, že drát protáhnete celý skrz plošný spoj, necháte na jedné straně koukat asi 1-2 mm, pevně připájejte a následně přebytečnou část uřízněte. Tykadla by měla být dlouhá přibližně 5-10 mm.
- Připájení nohou: Stejným způsobem připájejte nohy, přičemž necháte nohy delší, asi 3 cm, aby bylo možné je později tvarovat.

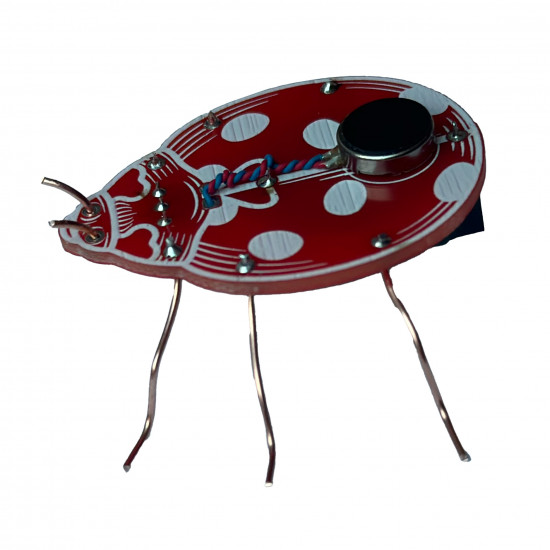

- Tvarování nohou: Nohy ohněte tak, aby vypadaly realisticky a aby stavebnice (beruška) stabilně seděla na stole. Tento krok vyžaduje trpělivost, abyste dosáhli co nejlepšího výsledku.
- Vložení baterie a testování: Po dokončení všech předchozích kroků vložte baterii, zapněte stavebnici a sledujte, jak beruška ožívá a pohybuje se.

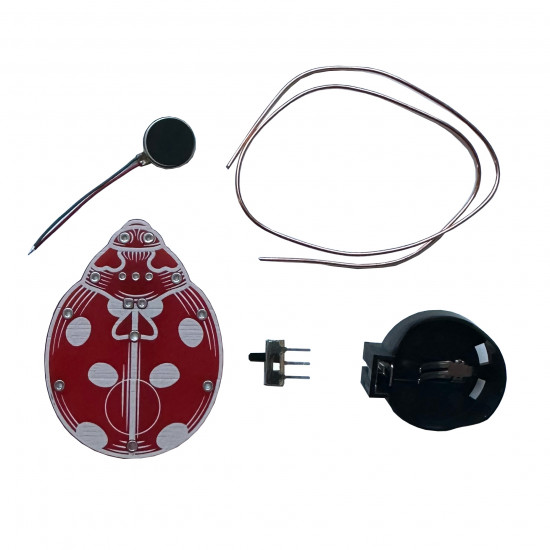

Seznam dílů
Název dílu | Označení | Parametr | Počet |
Vibrační motorek | MOTOR | 10mm | 1 |
Vypínač | SW1 | - | 1 |
Držák baterie | BAT1 | CR2032 | 1 |
Deska plošných spojů | - | - | 1 |
Měděný drátek | - | cca 25cm | 1 |
