Vánoční stromeček (stavebnice)
Novinka
Naše výroba
Vánoční stromeček (stavebnice)
59,00 Kč
Cena bez DPH: 48,76 Kč
- Počet kusů skladem: 199
- Model: SVBC-2092
- Pozice: 1ED-B-01

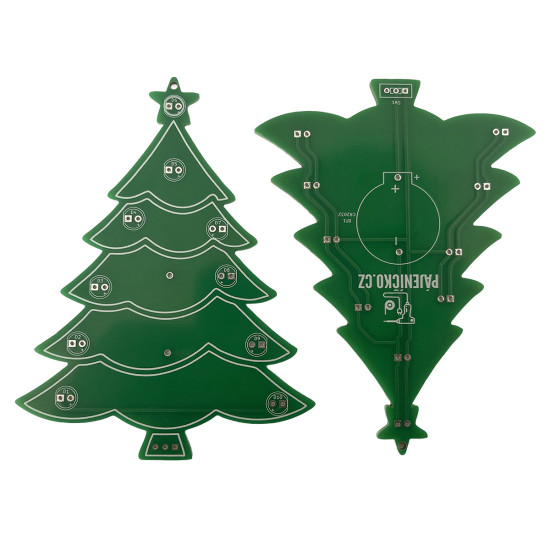

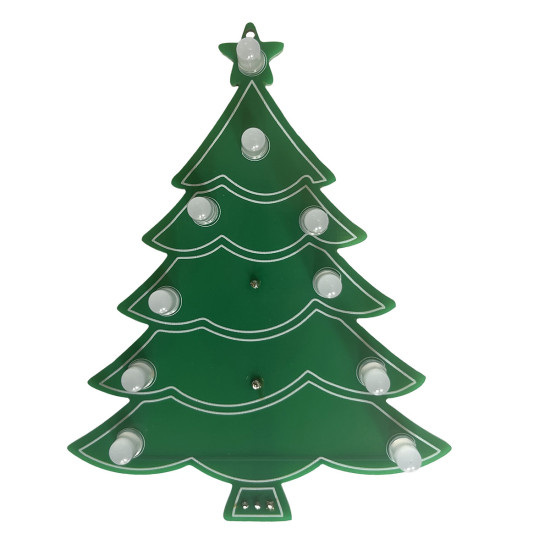

Jedná se o velmi jednoduchý obvod, který je vhodný pro seznámení s pájením součástek na plošný spoj. Diody na stromečku automaticky mění barvy. Stromeček má malý otvor, kterým je možné protáhnout provázek a výrobek zavěsit.
Doporučený postup osazování součástek

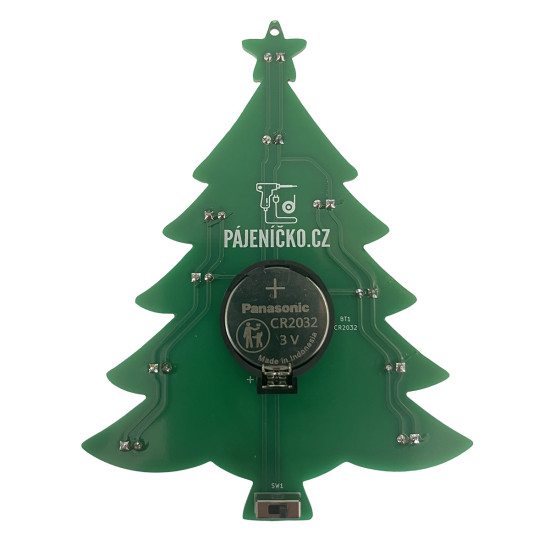

Nejprve osaďte všech 10 LED diod. Dejte pozor na jejich orientaci. Ujistěte se, že je záporný pól LED diody v hranatém otvoru (záporný pól poznáte podle kratší nožičky a také podle ploché plošky na těle diody). Poté připájejte vypínač SW1 a nakonec držák baterie BT1. Poté stačí vložit baterii a přepnout vypínač.

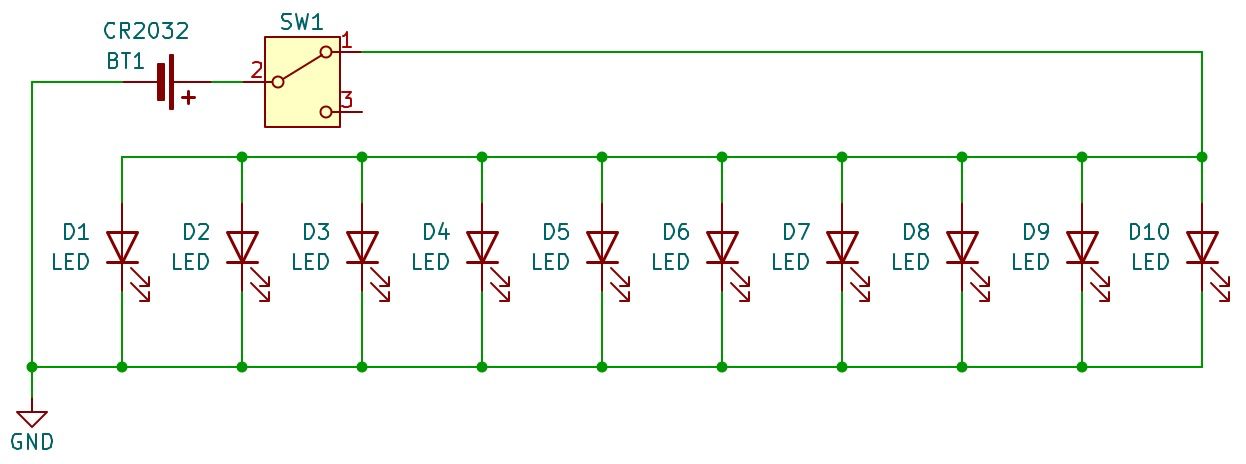

Schéma zapojení

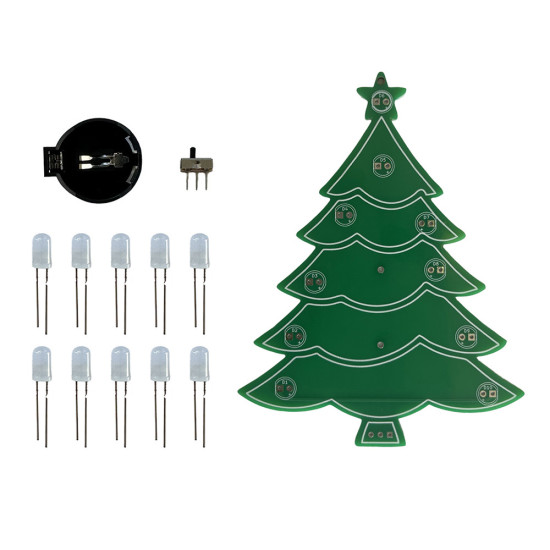

Seznam dílů
|
Název dílu |
Označení |
Parametr |
Počet |
|
Spínač |
SW1 |
- |
1 |
|
LED dioda (samoměnící se RGB) |
D1-D10 |
5mm |
10 |
|
Držák baterie |
BT1 |
CR2032 |
1 |
|
Deska plošných spojů |
- |
- |
1 |
