CrowPanel ESP32-S3 E-Paper 4.2", černobílý, 400x300
Použití
Vhodné pro elektronické štítky a cenovky, e-book čtečky, elektronické vizitky, chytrou domácnost a další aplikace, kde je zásadní nízká spotřeba, vysoký kontrast a čitelnost na slunci.
Vlastnosti a technologie
Displej využívá aktivní maticovou elektrofotickou technologii (AM EPD) s čistě reflexním režimem – pro zobrazení nevyžaduje podsvit a obsah zůstává čitelný i po odpojení napájení. Tvrdě lakovaný anti-glare povrch zajišťuje výbornou čitelnost na přímém slunci. Hlavní řídicí čip ESP32-S3 poskytuje stabilní a rychlou komunikaci přes SPI a širokou kompatibilitu s oblíbenými vývojovými prostředími. Podporován je částečný refresh pro úsporu energie a plný pozorovací úhel.
Displej podporuje také Živý obraz, který vám umožňuje dynamicky měnit obsah zobrazený na displeji, a to snadno pomocí přehledné webové aplikace. S možností přidat více ePaperů pod jeden účet máte kompletní kontrolu nad všemi displeji ve vašem domě – od obýváku až po dětský pokoj. Firmware je přednahraný, takže jediné, co potřebujete udělat, je zapnout zařízení, připojit se k Wi-Fi a začít využívat všech možností Živého obrazu! Návod na tuto službu najdete na https://wiki.zivyobraz.eu
Klíčové vlastnosti
- 4.2" E-Paper, rozlišení 400x300, černobílé zobrazení
- ESP32-S3 jako hlavní čip, frekvence až 240MHz
- Čistě reflexní režim, bez podsvitu; obsah přetrvá i po vypnutí
- Tvrdě lakovaný anti-glare povrch, čitelné i na přímém slunci
- Vysoký kontrast a vysoká odrazivost
- Ultra nízká spotřeba, podpora částečného obnovování
- Plný pozorovací úhel
- Bohatá rozhraní a tlačítka (GPIO, UART, TF slot, MENU, EXIT, rotační přepínač, RST, BOOT)
- Podpora Arduino IDE, ESP IDF a MicroPython
Technická specifikace
| Parametr | Hodnota |
|---|---|
| Model | DIE07300S001 |
| Velikost | 4.2" |
| MCU | ESP32-S3-WROOM-1-N8R8, až 240MHz |
| Flash | 8MB |
| PSRAM | 8MB |
| Materiál displeje | Active Matrix Electrophoretic Display (AM EPD) |
| Řadič | SSD1683 |
| Rozlišení | 400 x 300 |
| Pixel pitch | 0.212x0.212 |
| Pozorovací úhel | Full Viewing Angle |
| Komunikační rozhraní | 3-/4-wire SPI |
| Rozhraní | UART0, BAT, GPIO, MicroSD Slot |
| Tlačítka | Rotary Switch, Menu, EXIT, REST, BOOT |
| Prostředí pro vývoj | Arduino IDE、ESP IDF、MicroPython |
| Barvy zobrazení | Black and white |
| Režim obnovy | Partial refresh (šetří energii) |
| Provozní napětí | 2.2-3.7V |
| Konektor baterie | SH1.0, 2Pin |
| Napětí baterie | 3.7V |
| Provozní teplota | -0~50℃ |
| Skladovací teplota | -25~70℃ |
| Aktivní plocha | 84.8mm x 63.6mm |

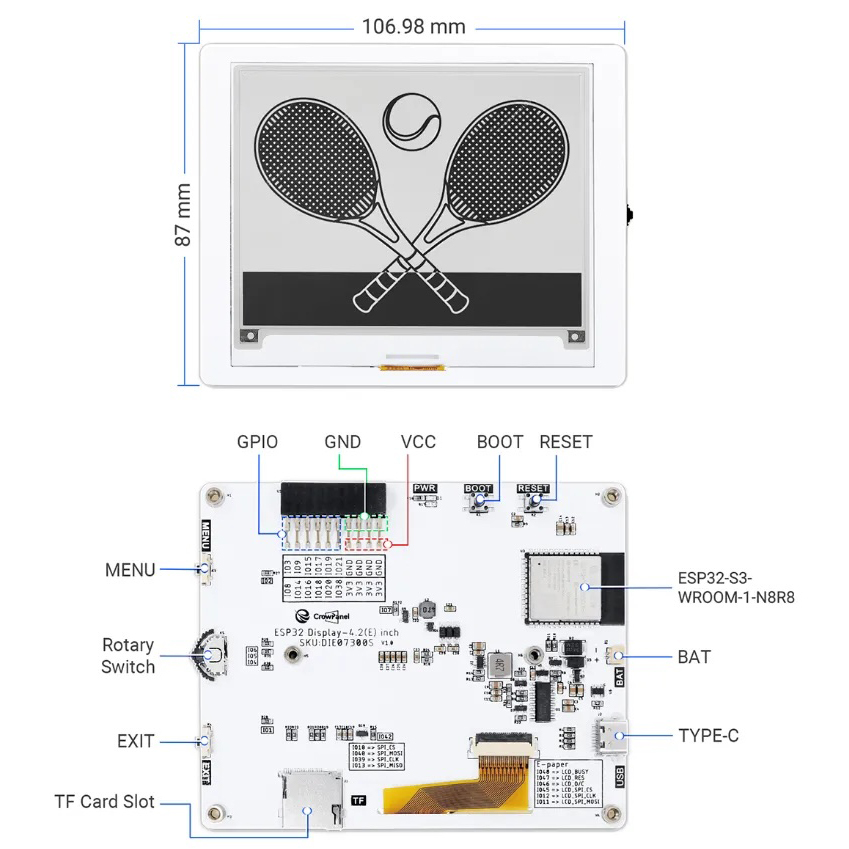

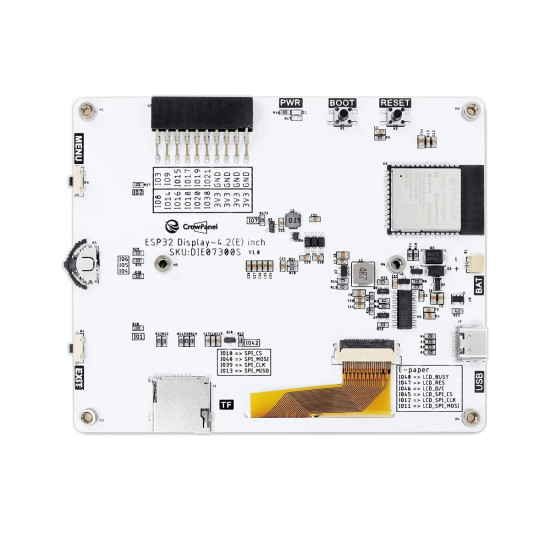

Rozhraní a mapování pinů
- MENU Button: IO2
- Rotary Switch: Down(IO4); Up(IO6); CONF(IO5)
- EXIT Button: IO1
- GPIO: IO3; IO9; IO15; IO17; IO19; IO21; IO8; IO14; IO16; IO18; IO20; IO38
- SD Card Slot (SPI): MOSI(IO40); MISO(IO13); CLK(IO39); CS(IO10)
- TF: off-line uložení a rozšíření kapacity
- BAT: připojení Li-ion baterie (s nabíjecím obvodem)
- Type-C: sériová komunikace, napájení a tisk sériových informací
- RST: reset systému
- BOOT: řízení startu a download módu
Podporované platformy
- Arduino IDE
- ESP IDF
- MicroPython
Aplikace
- Elektronický štítek: informace o produktu a ceně na regálech
- E-book reader
- Elektronická vizitka: zobrazení informací účastníka
- Chytrá domácnost a další aplikace
Funkce Živého obrazu:
- Personalizované dashboardy – zobrazte si aktuální data, předpovědi počasí, obrázky nebo jiné důležité informace.

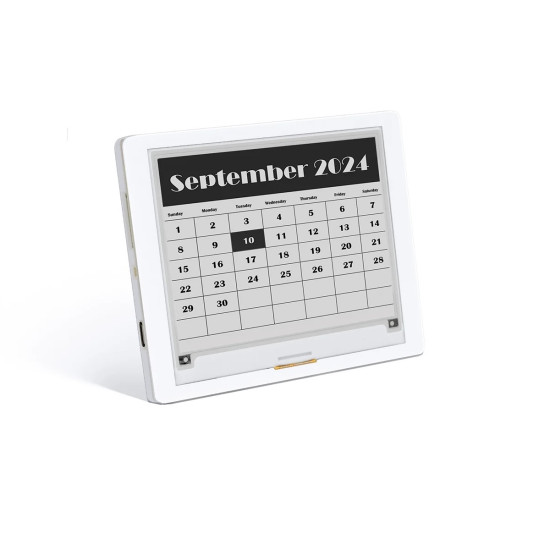

- Kalendář s počasím – přehledný chytrý kalendář s aktuálními údaji a možností integrace obrázků z internetu.
- Fotogalerie – mějte každý den nový obraz na svém displeji, vhodný pro kontrastní černobílé fotografie.
- Dlouhá výdrž baterie – zařízení může díky nízké spotřebě vydržet dlouhé týdny až měsíce na jediné nabití.
- Ovládání online – pomocí jednoduché internetové aplikace máte přehled o stavu baterie, síle signálu Wi-Fi a dalších parametrech.
Firmware a zdroje
Funguje i firmware pro živý obraz: https://github.com/MultiTricker/zivyobraz-fw/ nebo přímé flashování: https://pajenicko.cz/webflash.
Oficiální repozitář: https://github.com/Elecrow-RD/CrowPanel-ESP32-4.2-E-paper-HMI-Display-with-400-300
