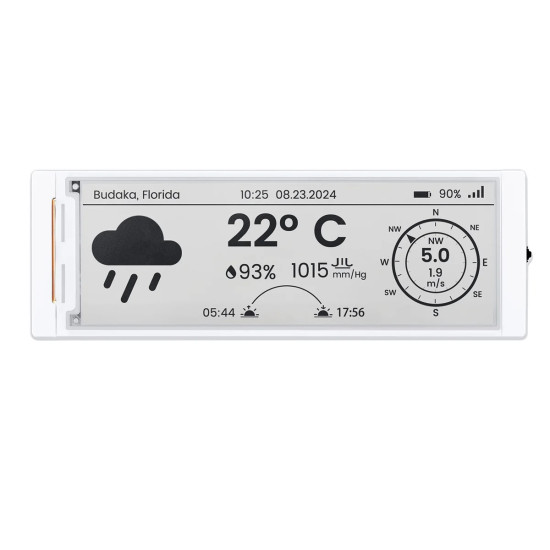

CrowPanel ESP32-S3 E-Paper 5.79", černobílý, 272x792

Použití

Displej je vhodný pro elektronické cenovky a štítky, e-book čtečky, elektronické vizitky, chytrou domácnost a další aplikace, kde je důležitá nízká spotřeba, vysoký kontrast a výborná čitelnost i na slunci.

Vlastnosti a technologie

Tento 5.79" E-Paper panel využívá aktivní maticovou elektrofotickou technologii (AM EPD) s tvrdě lakovaným anti-glare povrchem pro výbornou čitelnost i na přímém slunci. Hlavní řídicí jednotkou je ESP32-S3, který umožňuje rychlou komunikaci přes SPI a podporuje více vývojových prostředí. Displej nabízí plný pozorovací úhel, částečný refresh pro úsporu energie a čistě reflexní režim bez podsvitu, kdy zobrazený obsah zůstává i po vypnutí napájení.

Displej podporuje také Živý obraz, který vám umožňuje dynamicky měnit obsah zobrazený na displeji, a to snadno pomocí přehledné webové aplikace. S možností přidat více ePaperů pod jeden účet máte kompletní kontrolu nad všemi displeji ve vašem domě – od obýváku až po dětský pokoj. Firmware je přednahraný, takže jediné, co potřebujete udělat, je zapnout zařízení, připojit se k Wi-Fi a začít využívat všech možností Živého obrazu! Návod na tuto službu najdete na  https://wiki.zivyobraz.eu

Klíčové vlastnosti

• 5.79" E-Paper, rozlišení 272x792, černobílé zobrazení
• ESP32-S3 jako hlavní čip, frekvence až 240MHz
• Čistě reflexní režim bez podsvitu, obsah přetrvá i po vypnutí
• Tvrdě lakovaný anti-glare povrch, odolnost proti odleskům
• Vysoký kontrast a vysoká odrazivost
• Ultra nízká spotřeba, částečný refresh pro úsporu energie
• Plný pozorovací úhel
• Bohatá rozhraní a tlačítka (GPIO, UART, TF slot, MENU, EXIT, rotační přepínač, RST, BOOT)
• Podpora Arduino IDE, ESP IDF a MicroPython

Technická specifikace

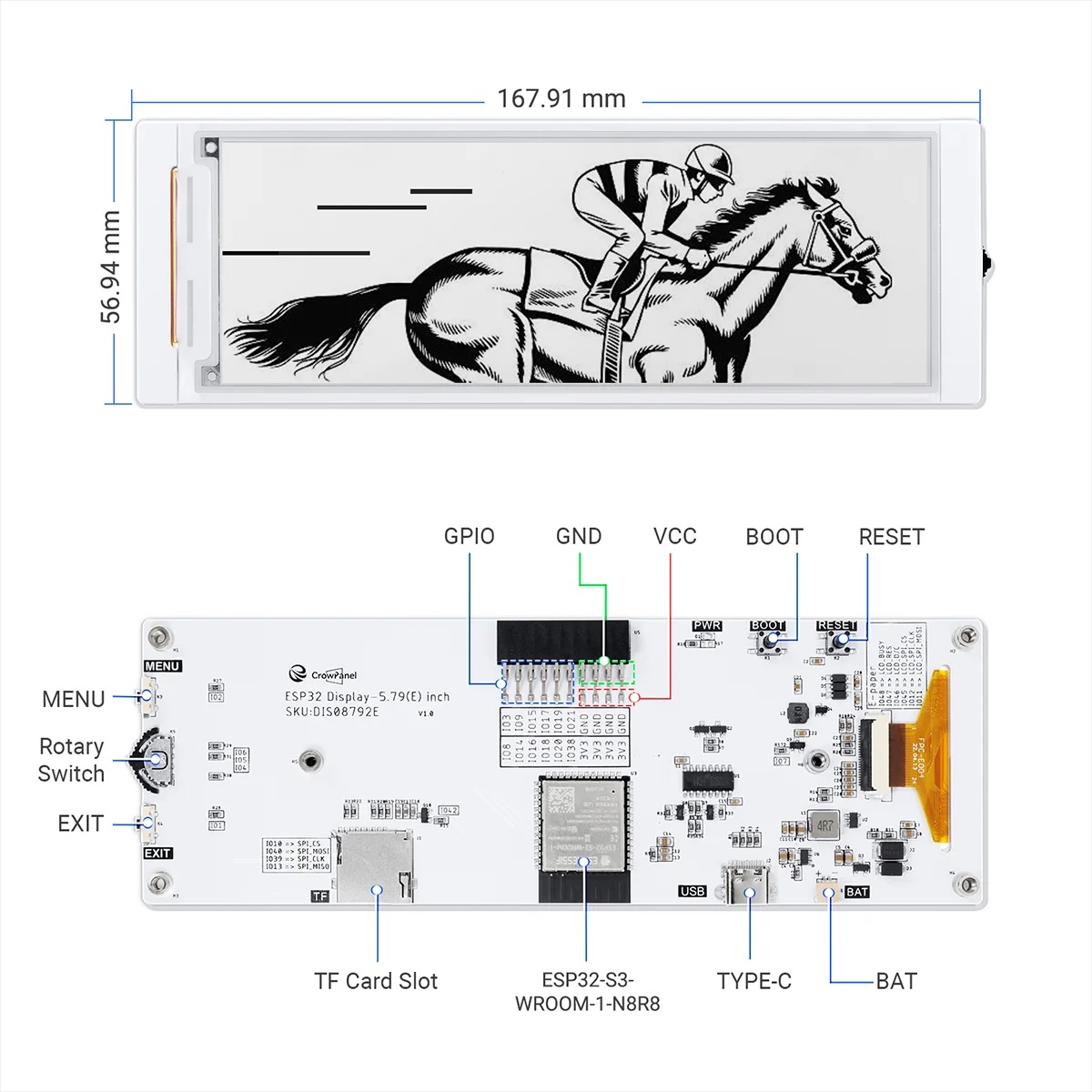

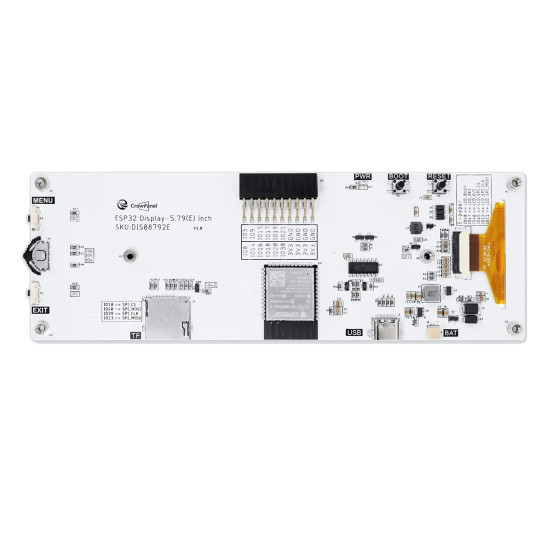

Rozhraní a mapování pinů

• MENU Button: IO2
• Rotary Switch: Down(IO4); Up(IO6); CONF(IO5)
• EXIT Button: IO1
• GPIO: IO3; IO9; IO15; IO17; IO19; IO21
• SD Card Slot (SPI): MOSI(IO40); MISO(IO13); CLK(IO39); CS(IO10)
• TF: off-line uložení a rozšíření kapacity
• BAT: připojení Li-ion baterie (s nabíjecím obvodem)
• Type-C: sériová komunikace, napájení a tisk sériových informací
• RST: reset systému
• BOOT: řízení startu a download módu

Podporované platformy

• Arduino IDE
• ESP IDF
• MicroPython

Aplikace

• Elektronický štítek: informace o produktu a ceně na regálech
• E-book reader
• Elektronická vizitka: zobrazení informací účastníka
• Chytrá domácnost a další aplikace

Funkce Živého obrazu:

• Personalizované dashboardy – zobrazte si aktuální data, předpovědi počasí, obrázky nebo jiné důležité informace.
• Kalendář s počasím – přehledný chytrý kalendář s aktuálními údaji a možností integrace obrázků z internetu.
• Fotogalerie – mějte každý den nový obraz na svém displeji, vhodný pro kontrastní černobílé fotografie.
• Dlouhá výdrž baterie – zařízení může díky nízké spotřebě vydržet dlouhé týdny až měsíce na jediné nabití.
• Ovládání online – pomocí jednoduché internetové aplikace máte přehled o stavu baterie, síle signálu Wi-Fi a dalších parametrech.

Firmware a zdroje

Funguje i firmware pro živý obraz: https://github.com/MultiTricker/zivyobraz-fw/ nebo přímé flashování: https://pajenicko.cz/webflash.

Oficiální repozitář: https://github.com/Elecrow-RD/CrowPanel-ESP32-5.79-E-paper-HMI-Display-with-272-792
