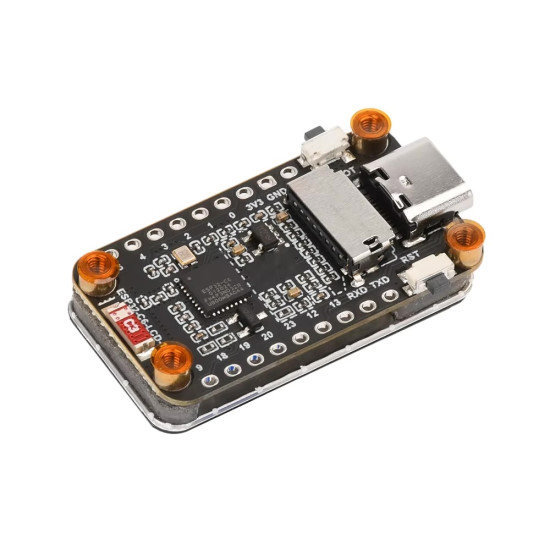

ESP32-C6 vývojová deska s 1.47" TFT LCD, WiFi 6, Bluetooth 5, USB-C

Popis produktu

ESP32-C6 vývojová deska s integrovaným 1.47" TFT LCD displejem kombinuje mikrokontrolér, zobrazovací modul, slot pro Micro SD kartu a běžně používaná periferní rozhraní na jediné desce. Podporuje bezdrátovou komunikaci prostřednictvím 2.4GHz WiFi 6 a Bluetooth 5 (LE) s integrovanou anténou. Díky integraci displeje a periferií je vhodná pro vývoj HMI aplikací a grafických uživatelských rozhraní.

Procesor a paměť

Deska je osazena dvoujádrovým mikrokontrolérem ESP32-C6 s 32bitovou architekturou RISC-V. Obsahuje jedno výkonné jádro s frekvencí až 160MHz a jedno nízkopříkonové jádro s frekvencí až 20MHz. Paměťová konfigurace zahrnuje 320KB ROM, 512KB HP SRAM, 16KB LP SRAM a 4MB integrované Flash paměti.

Displej

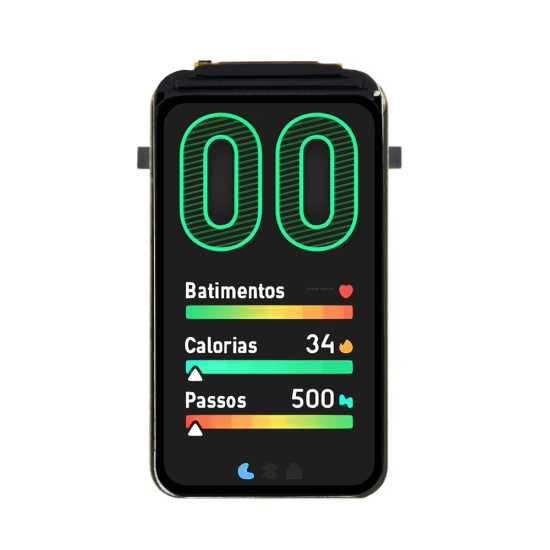

Integrovaný TFT LCD displej s úhlopříčkou 1.47" nabízí rozlišení 172x320 bodů a barevnou hloubku 262K barev. Displej je řízen řadičem ST7789 a je vhodný pro zobrazování textu, grafiky i jednoduchých GUI rozhraní.

Bezdrátová komunikace

Deska podporuje 2.4GHz WiFi 6 (802.11ax/b/g/n) a Bluetooth 5 (LE). Integrovaná anténa zajišťuje bezdrátovou komunikaci bez nutnosti externích modulů.

Rozhraní a periférie

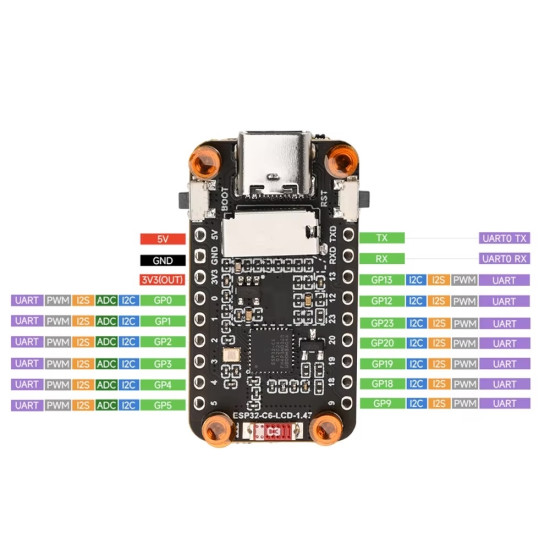

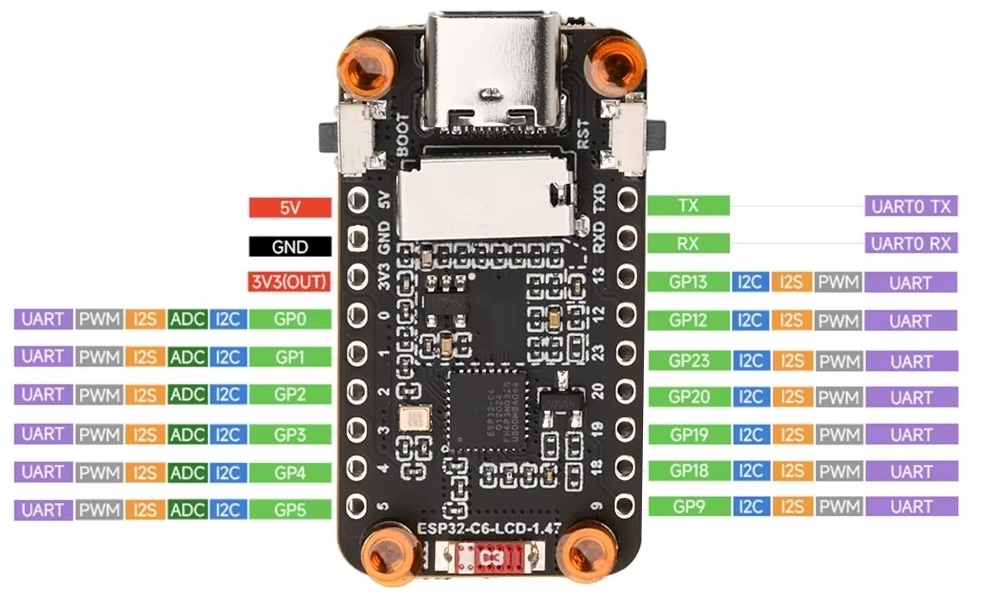

K dispozici je USB Type-C rozhraní s plnohodnotným USB sériovým portem pro napájení a programování. Deska dále obsahuje slot pro Micro SD kartu, který umožňuje externí ukládání souborů, například obrázků nebo dat. Vyvedena je většina GPIO pinů pro připojení externích zařízení.

Podpora grafických rozhraní

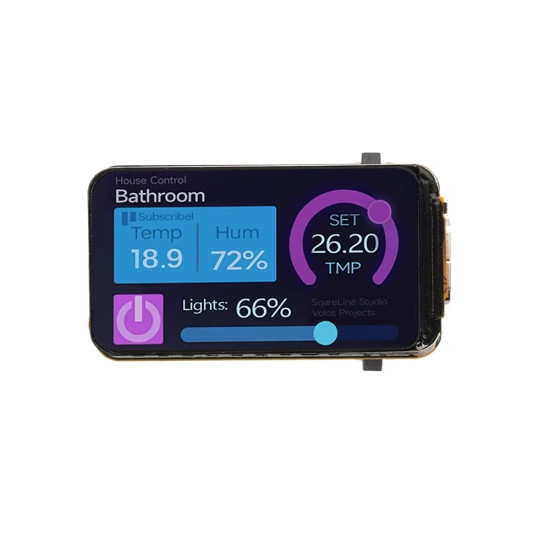

Deska je vhodná pro běh grafických knihoven a rozhraní, včetně GUI aplikací postavených na knihovně LVGL. Integrace displeje a dostatečná paměť umožňují plynulý běh grafických uživatelských rozhraní.

Řízení spotřeby

ESP32-C6 podporuje přesné řízení hodin procesoru a více napájecích režimů. Díky tomu je možné dosáhnout nízké spotřeby energie v různých provozních scénářích.

Řešení problémů s nahráváním firmware

Pokud se modul opakovaně restartuje nebo není rozpoznán stabilně v systému, může být příčinou prázdná Flash paměť. Pro vstup do režimu nahrávání firmware podržte tlačítko BOOT, současně stiskněte RESET, poté uvolněte RESET a následně BOOT.

V případě, že po nahrání programu nelze znovu navázat spojení se sériovým portem nebo selhává opětovné nahrávání, použijte stejný postup pro vstup do download režimu.

Klíčové vlastnosti

• 1.47" TFT LCD displej s rozlišením 172x320
• Barevná hloubka displeje 262K barev
• Dvoujádrový 32bitový RISC-V procesor (160MHz + 20MHz)
• Podpora WiFi 6 (802.11ax/b/g/n) a Bluetooth 5 (LE)
• 4MB integrované Flash paměti
• Slot pro Micro SD kartu
• USB Type-C s USB sériovým portem
• Podpora více úsporných režimů napájení
• Vyvedená většina GPIO pinů

Technická specifikace

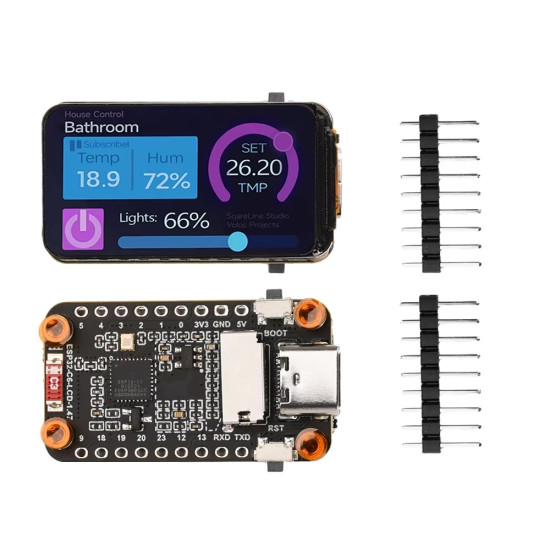

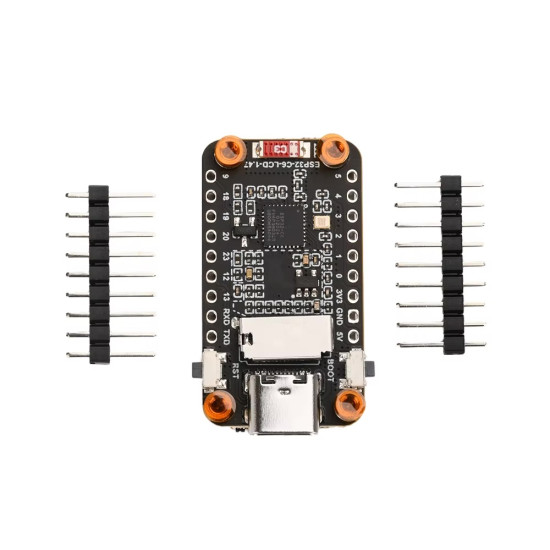

Obsah balení

• 1× vývojová deska
• 2× rovný pinový konektor
