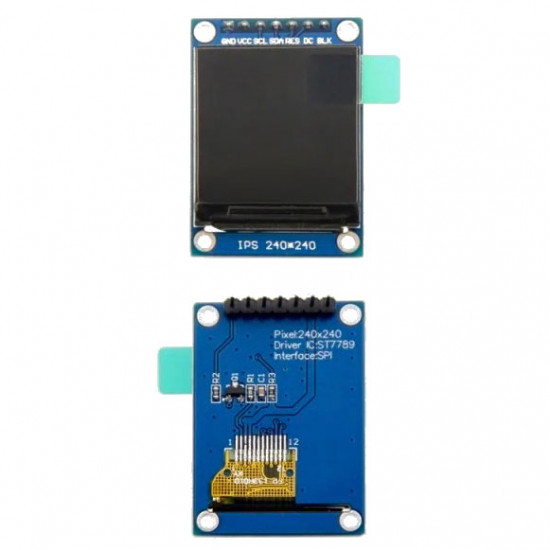

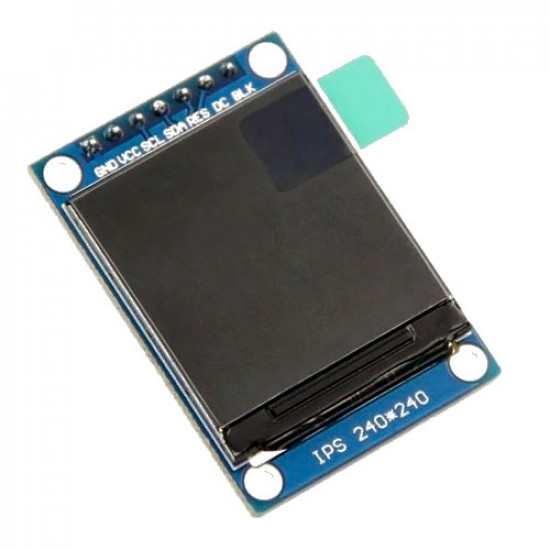

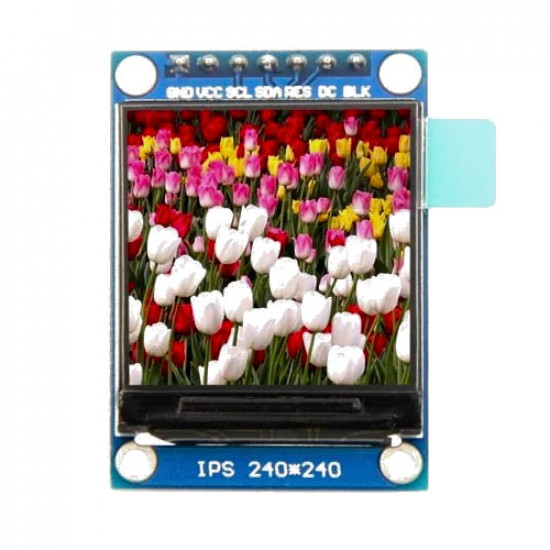

Barevný displej IPS 1.3" 240x240 ST7789 SPI
- Počet kusů skladem: 16
- Model: PART-E454
- Pozice: 0IC-G-06
Barevný displej s IPS panelem a rozlišením 240x240px. Využívá SPI komunikační rozhraní a je určen pro napájení 3.3 V (není kompatibilní s 5V).
Specifikace:
Barvy displeje: RGB 65K barev
Velikost obrazovky: 1.3 palce
Typ: TFT IPS
SKU: MSP1308
Řadič IC: ST7789
Rozlišení: 240x240 (pixelů)
Rozhraní modulu: 4-vodičové SPI rozhraní

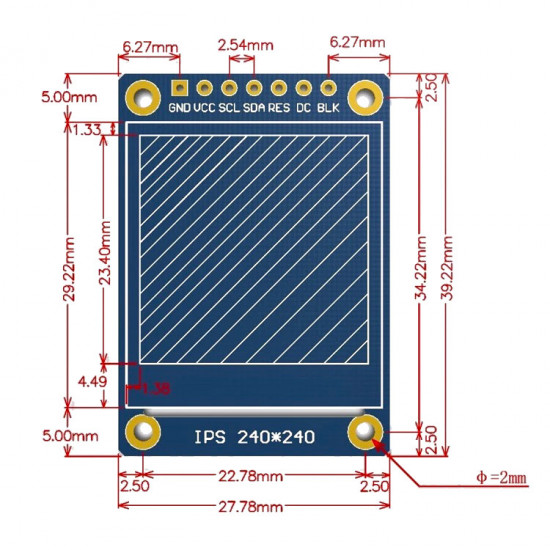

Aktivní plocha (AA oblast): 23,40x23,40 (mm)
Velikost modulu PCB: 39,22x27,78 (mm)
Provozní teplota: -10°C ~ 60°C
Skladovací teplota: -20°C ~ 70°C
Napájecí napětí VCC: 3.3V

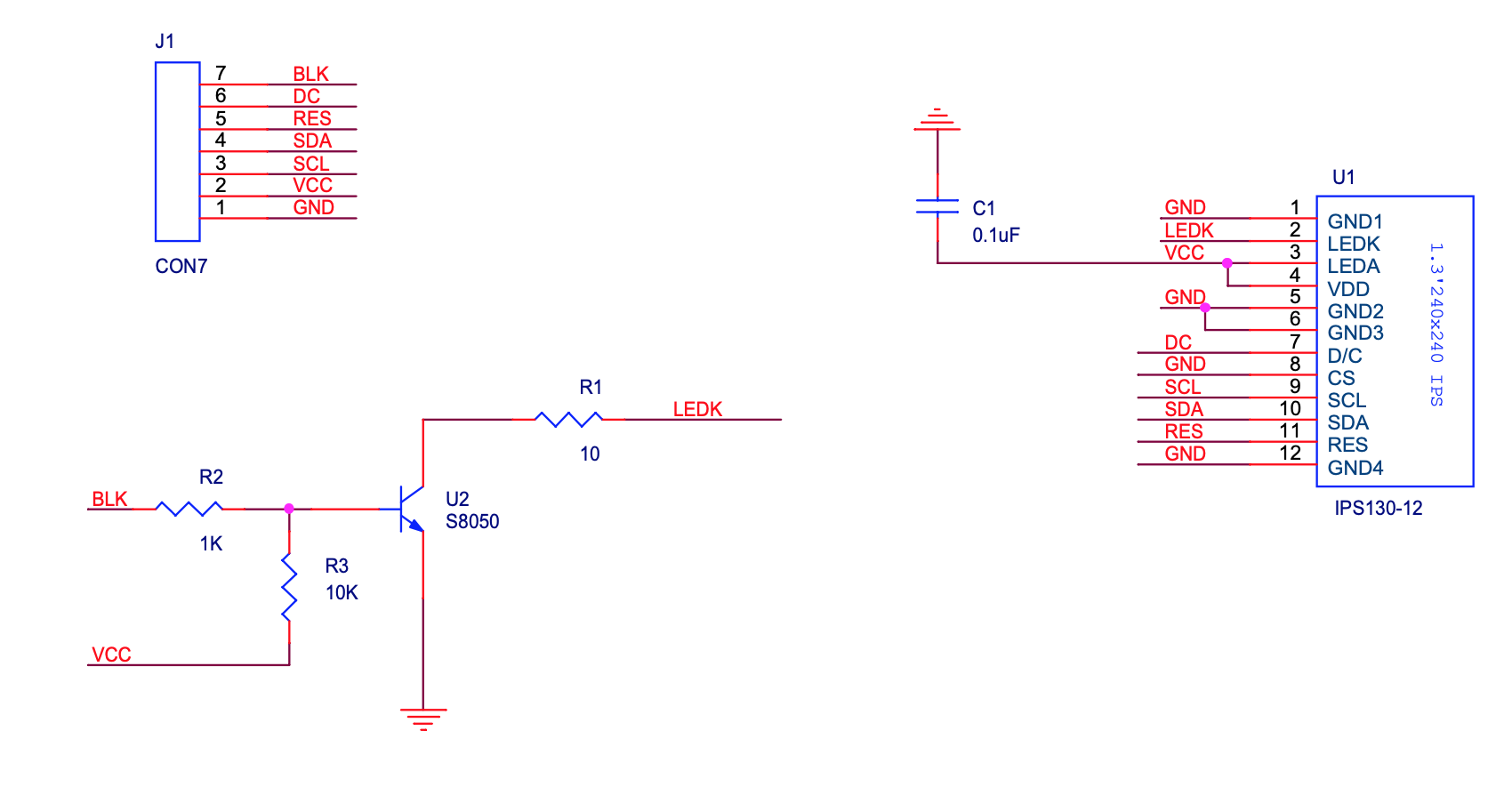

Popisek pinu | Popis |
GND | Záporné napájení LCD (uzemnění) |
VCC | Kladné napájení LCD (3.3V) |
SCL | Hodinový signál SPI sběrnice LCD |
SDA | Datový signál zápisu SPI sběrnice LCD |
RES | Signál resetování LCD (nízká úroveň reset) |
DC | Signál řízení výběru registru/dat LCD |
BLK | Signál řízení podsvětlení LCD |
