Barevný displej IPS 1.14" 135x240 ST7789V SPI

Založeno na 0 recenzích. - Napsat recenzi

148,00 Kč

Cena bez DPH: 122,31 Kč

Počet kusů skladem: 4
Model: PART-E606
Pozice: 0HB-F-02

Množství

Přidat do košíku

Zrychlený nákup Ask Question

Přidat do oblíbených Porovnat tento produkt

Popis produktu
Recenze

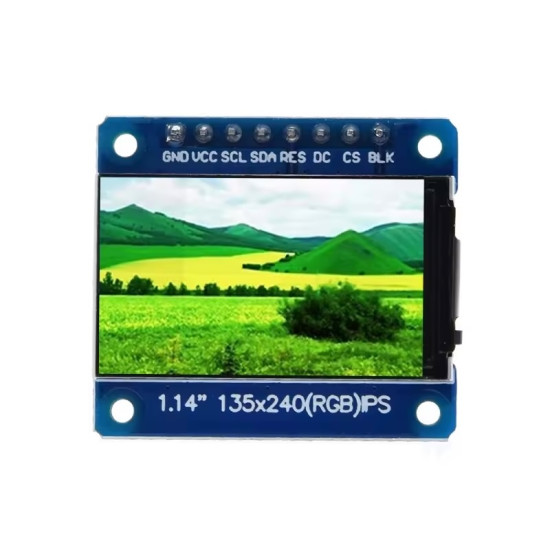

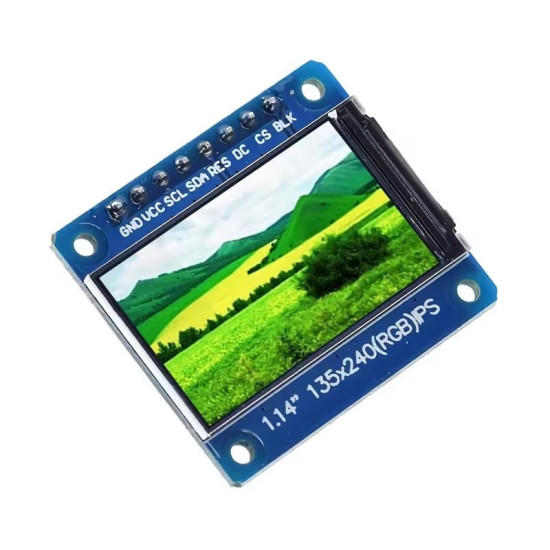

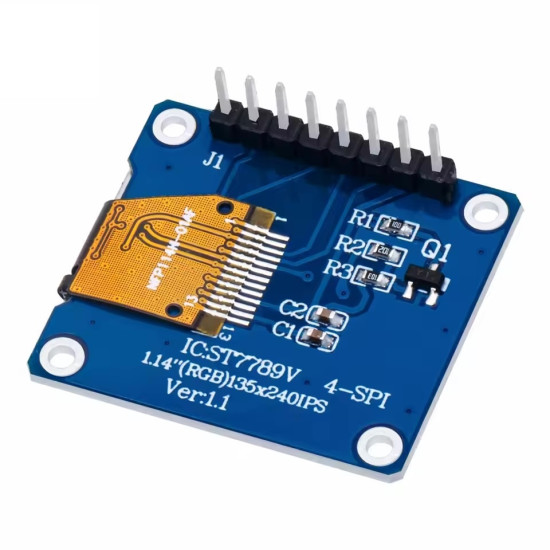

Tento 1.14" IPS TFT LCD displej nabízí kvalitní zobrazení s podporou 65K barev a rozlišením 135×240 pixelů. Díky technologii IPS poskytuje široký pozorovací úhel a jasné barvy. Modul využívá řadič ST7789V a připojuje se přes 4-line SPI rozhraní, což zajišťuje rychlou a spolehlivou komunikaci. Vhodný pro aplikace vyžadující kompaktní velikost, nízkou spotřebu energie a dlouhodobou stabilitu.

Specifikace:

Parametr	Hodnota
Displej	IPS TFT
Úhlopříčka	1.14"
Rozlišení	135 x 240 px
Barevná hloubka	RGB 65K
Řadič	ST7789V
Rozhraní	4-line SPI
Počet pinů	8
Aktivní plocha	14.86 x 24.91 mm

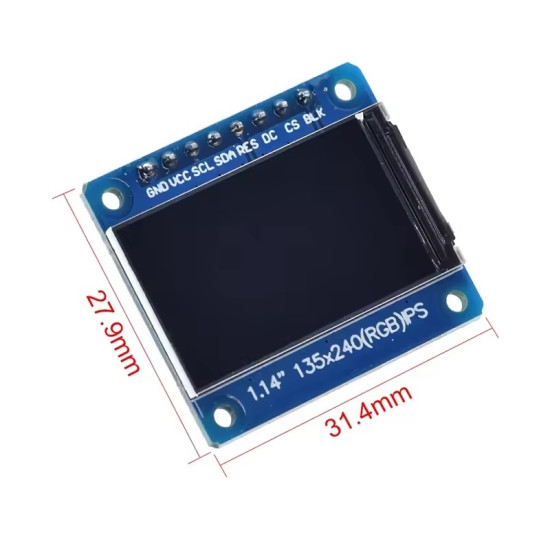

Rozměry PCB	31.40 x 27.90 mm
Provozní napětí	3.3 V
Provozní teplota	-20°C až 60°C
Skladovací teplota	-30°C až 70°C

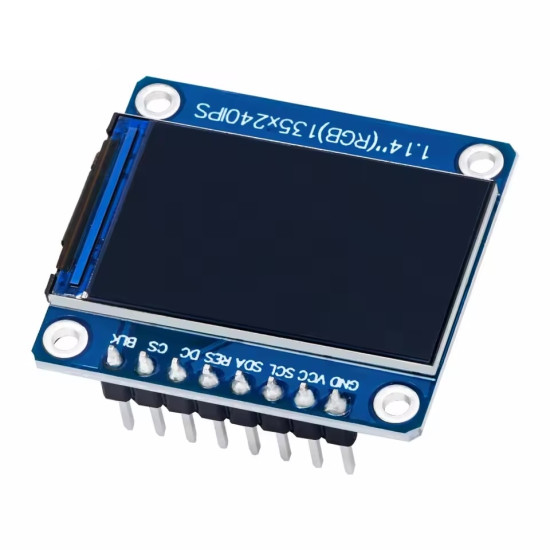

Pinout (zapojení):

Číslo pinu	Označení	Popis
1	GND	Napájecí zem
2	VCC	Napájecí napětí 3.3 V
3	SCL	Hodinový signál SPI (Clock)
4	SDA	Datový signál SPI (MOSI)
5	RES	Reset displeje (Low = reset)
6	DC	Výběr registru/dat (Low = registr, High = data)
7	CS	Chip Select (Low = aktivní)
8	BLK	Podsvícení (High = zapnuto, pokud nechcete ovládat zapojte 3.3 V)
