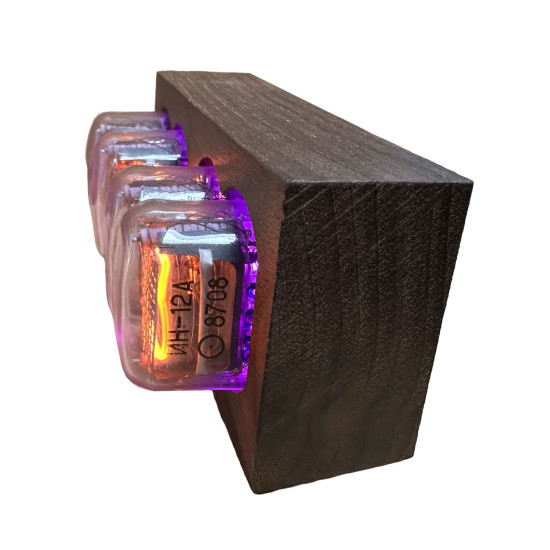

Digitronové hodiny NIXIE IN-12 ořechové dřevo (stavebnice)

Vlastnosti:

• Napájení pomocí USB-C (doporučujeme zdroj 5V/2A)
• Různé barvy podsvícení
• Používá prověřený čip DS3231 pro uchování reálného času
• Rozměry cca 116mm x 47mm x 44mm
• 24 hodinový / 12 hodinový mód
• Obnovení displeje každých 1-9 minut (prevence otravy katod)

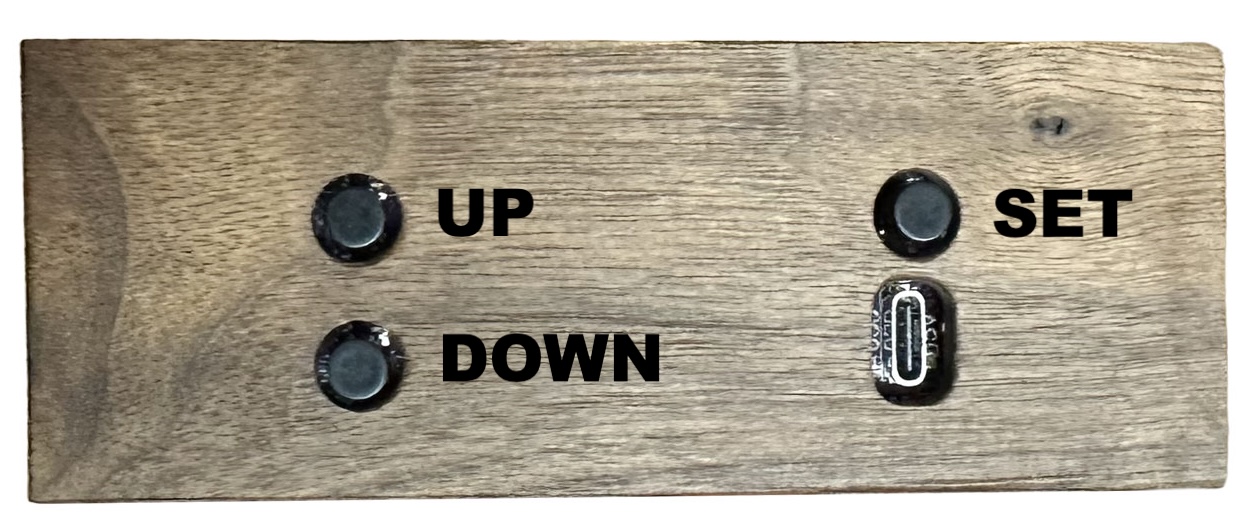

Ovládání:

Nastavení času

• Krátce stiskněte SET. Číslice hodin začnou blikat.

• Tlačítky UP a DOWN nastavte hodiny i minuty.
• Dalším stiskem SET nastavení uložíte.

Přepnutí formátu 12/24 h

• Krátce stiskněte UP.

Režim spánku (Sleep)

• Dlouze podržte SET, dokud se nezobrazí „0“ nebo „1“.
• „1“ = režim spánku zapnut (displej zhasne 22:00-7:59).
• „0“ = režim spánku vypnut (displej svítí stále).
• Nastavení se uloží automaticky.

Interval obnovování času (antipoison - proti otravě katod)

• Dlouze podržte UP.
• Tlačítky UP/DOWN zvolte interval 1-9 minut, po jehož uplynutí se čas automaticky přepíše.
• Krátkým stiskem SET v tomto režimu měníte jas LED v pěti úrovních.

Barva podsvícení

• Krátce stiskněte DOWN pro změnu barvy.
• Pokud se barvy začnou plynule měnit, je aktivní automatické střídání (každých 30 minut nová barva).
• Pokud barva zůstane stejná, je podsvícení nastaveno napevno.

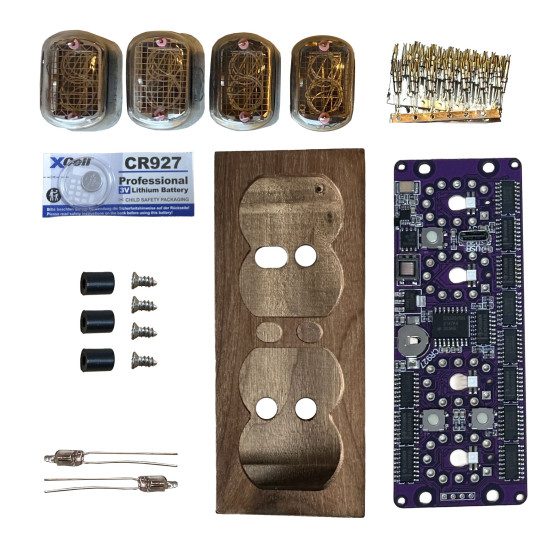

Seznam dílů:

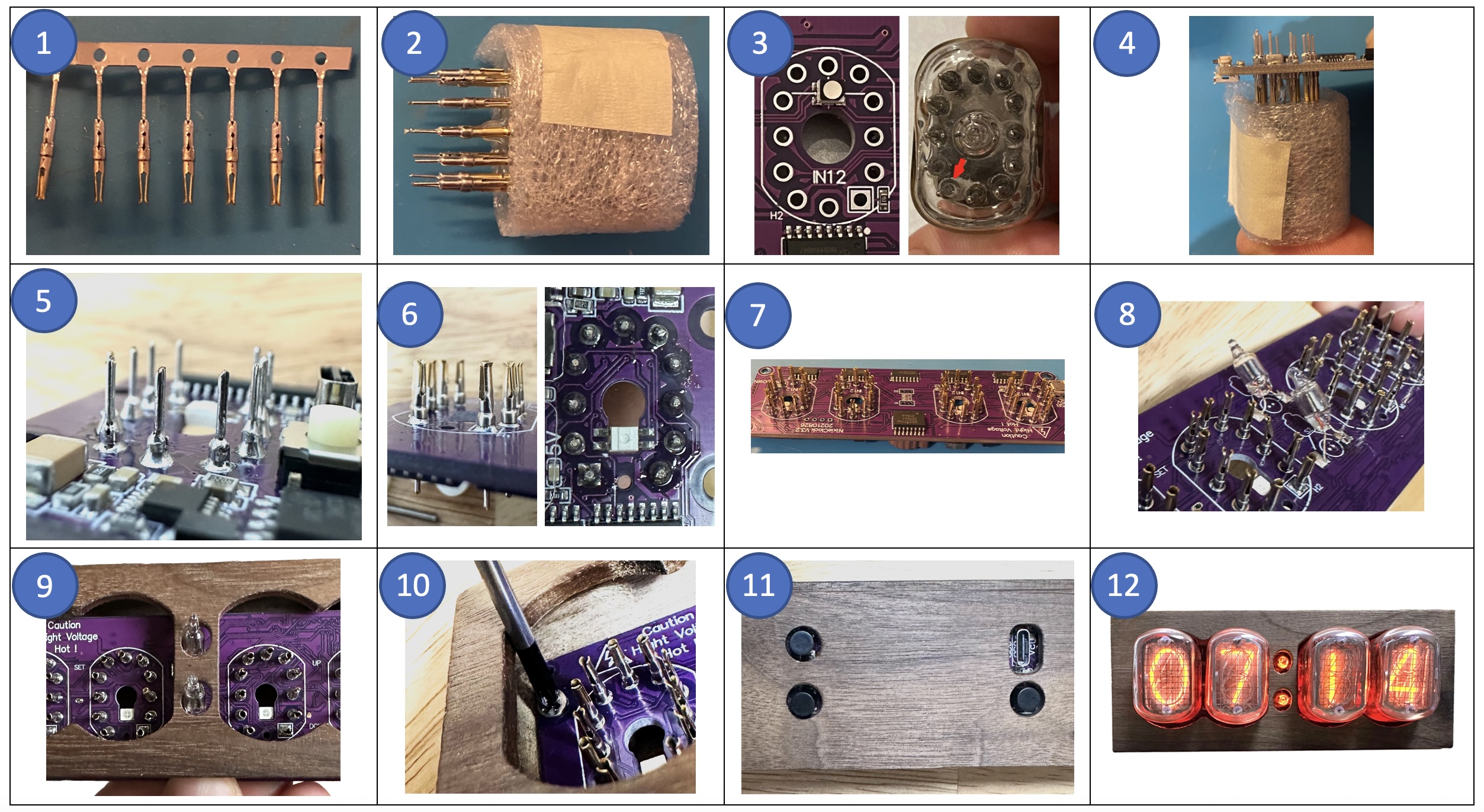

Návod:

1) Odštípejte držáky (patice) z pásku. Držáky štípejte co nejblíže k nosnému pásku.
2) Na digitron nasuňte držáky (na každý vývod kromě spodního).
3) Na digitronu najděte šipku ukazující na anodu. Anoda je na plošném spoji označena bílým čtverečkem.
4) Digitron pomalu vložte do plošného spoje. Buďte trpěliví, nespěchejte a nepoužívejte násilí.
5+6) Ujistěte se, že je digitron rovně, patice zasunuty na doraz. Pak připájejte každou patici (držák). Po zapájení už digitron nenarovnáte. Digitron vyndejte z patice, poté ze zadní (pájené) strany odštípejte zbytky vývodů držáků a důkladně zkontrolujte, že na desce nikde žádný odštípnutý drátek neleží. Spodní pin se nepájí.
7) Opakujte postup se zbylými třemi digitrony.
8) Další jsou na řadě výbojky, které dělají dvojtečku na hodinách. Opatrně výbojce ohněte nožičky a vyzkoušejte, jak vysoko chcete, aby koukala z krytu. Až budete mít výbojku srovnanou dle vašich představ, zapájejte ji. Zbylou délku nožičky odštípněte. To stejné proveďte s druhou výbojkou. Do plošného spoje vložte baterii CR927.
9) Do krytu se musí výbojky nasunout s velikou opatrností. Ohněte je směrem vpřed a pak pomalu vložte do krabičky. Narovnáte je až budou provlečené do otvorů.
10) Hlavní desku přišroubujte do krabičky, bude to chtít trochu síly, aby se šroubek zařízl.
11) Na tlačítka nasaďte plastové krytky.
12) Vložte digitrony, připojte USB kabel a hodiny se spustí.
