2 490,00 Kč
Cena bez DPH: 2 057,85 Kč
  • Počet kusů skladem: 13
  • Model: SVBC-2052

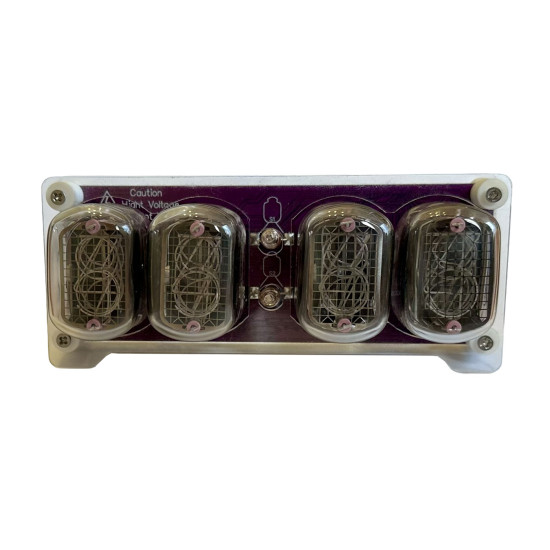

Limitovaná a výjimečná stavebnice hodin s historickými digitronovými zobrazovači. Ciferník je sestaven ze skleněných baněk, naplněných neonem a argonem. Výroba digitronů skončila před 40 lety a nám se podařilo získat staré zásoby těchto zobrazovačů. Přivedením napětí na katodu se číslice obklopí doutnavým výbojem, který rozsvítí číslici příjemným oranžovým světlem.

Vlastnosti:

  • Napájení pomocí microUSB (doporučujeme zdroj 5V/2A)
  • Různé barvy podsvícení
  • Používá prověřený čip DS3231 pro uchování reálného času
  • Rozměry cca 112mm x 47mm x 47mm
  • 24 hodinový / 12 hodinový mód
  • Obnovení displeje každých 1-9 minut (prevence otravy katod)

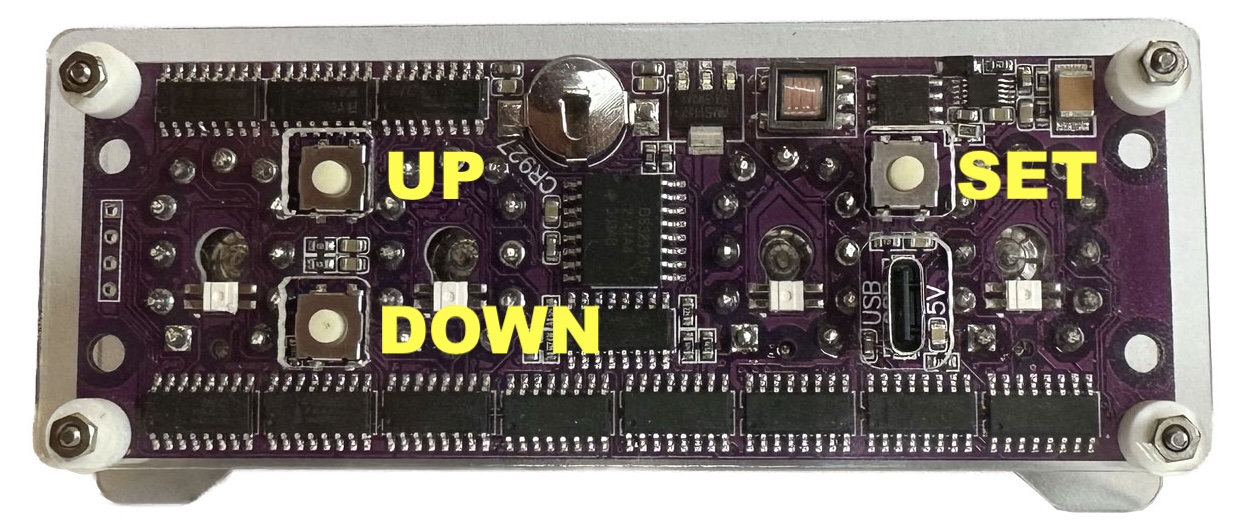

Ovládání:

  • Krátkým stiskem tlačítka UP přepínáte mezi 12h/24h módem
  • Krátkým stiskem tlačítka DOWN přepínáte barvu podsvícení
  • Krátkým stiskem tlačítka SET se dostanete do nastavení času (nejprve nastavíte hodiny pomocí UP and DOWN) a poté znovu stisknete SET a nastavíte minuty. Další stisknutí tlačítka SET hodiny uloží.

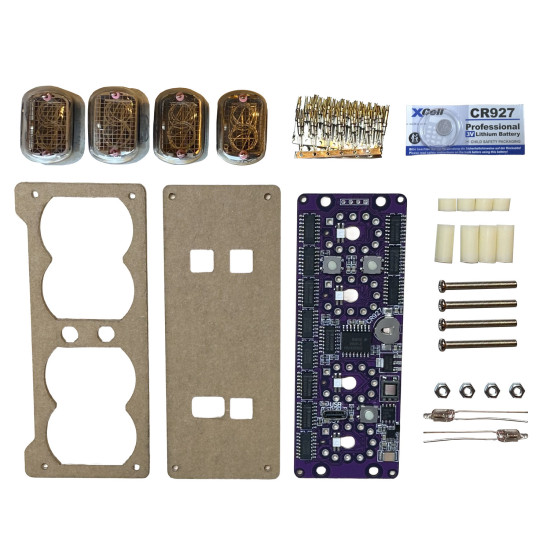

Seznam dílů:

Název dílu

Počet

Držáky (patice) digitronu

48ks

Digitrony IN-12

4ks

Výbojky pro dvojtečku

2ks

Plastový přední kryt

1ks

Plastový zadní kryt

1ks

Plastové distanční podložky

4ks

Baterie CR1220

1ks

Základní deska

1ks

Šroubky

4ks

Matičky

12ks

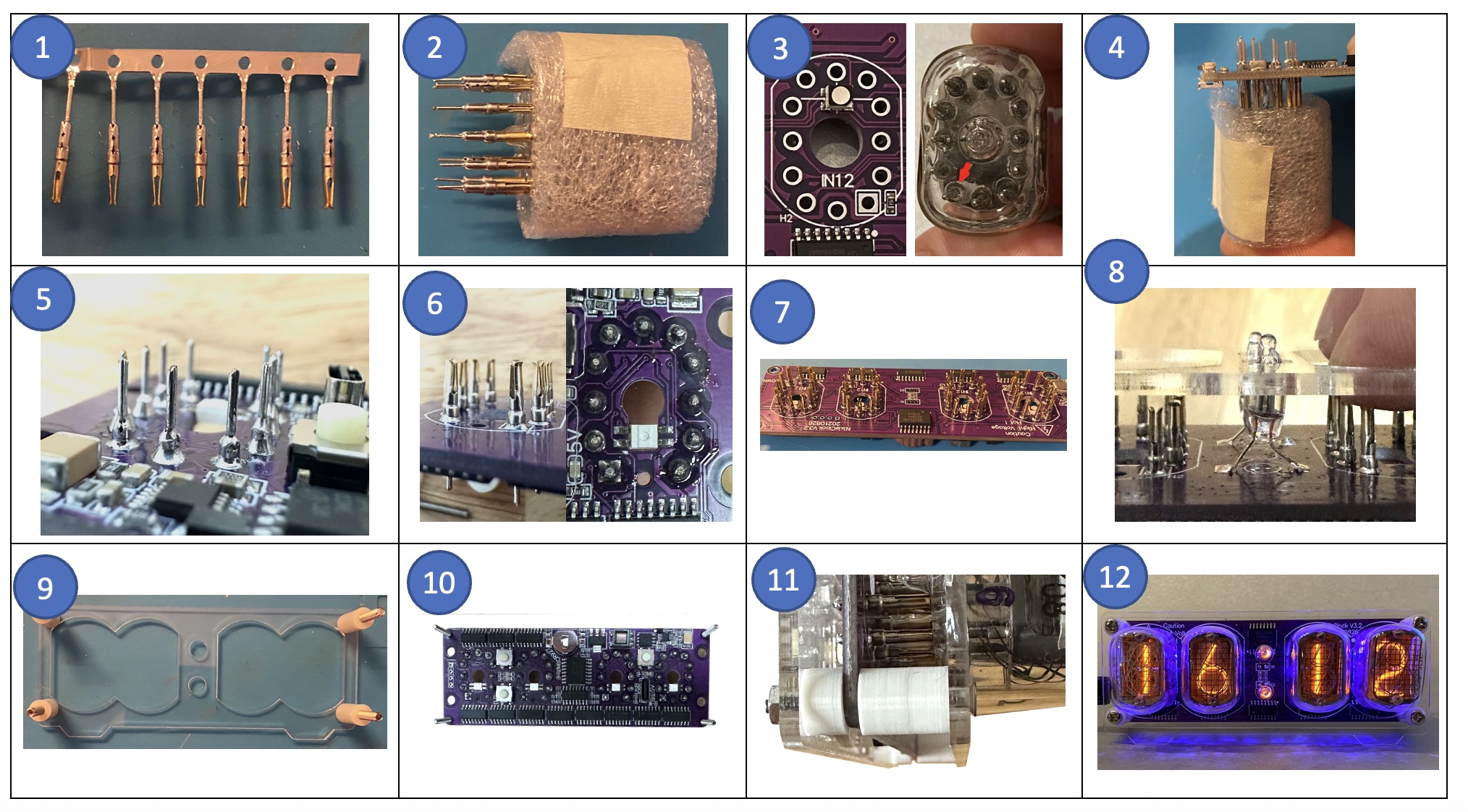

Návod:

1) Odštípejte držáky (patice) z pásku. Držáky štípejte co nejblíže k nosnému pásku.
2) Na digitron nasuňte držáky (na každý vývod).
3) Na digitronu najděte šipku ukazující na anodu. Anoda je na plošném spoji označena bílým čtverečkem.
4) Digitron pomalu vložte do plošného spoje. Buďte trpěliví, nespěchejte a nepoužívejte násilí.
5+6) Ujistěte se, že je digitron rovně, patice zasunutý na doraz. Pak připájejte každou patici (držák). Po zapájení už digitron nenarovnáte. Digitron vyndejte z patice, poté ze zadní (pájené) strany odštípejte zbytky vývodů držáků a důkladně zkontrolujte, že na desce nikde žádný odštípnutý drátek neleží.
7) Opakujte postup se zbylými třemi digitrony.
8) Do předního krytu nasaďte šroubky a z druhé strany distanční plastové podložky.
9) Na distanční podložky nasaďte plošný spoj (můžete ho uchytit matičkami).
10) Další jsou na řadě výbojky, které dělají dvojtečku na hodinách. Opatrně výbojku zasuňte do plošného spoje přes přední kryt. Až budete mít výbojku srovnanou dle vašich představ, zapájejte ji. To stejné proveďte s druhou výbojkou. Do plošného spoje vložte baterii CR1220.
11) Přidělejte zadní kryt na hodiny. Pozor, mezi plošným spojem a zadním krytem jsou dvě matičky.
12) Vložte digitrony, připojte microUSB kabel a hodiny se spustí.
