Elektronické přesýpací hodiny (stavebnice)
Není skladem
Elektronické přesýpací hodiny (stavebnice)
129,00 Kč
Cena bez DPH: 106,61 Kč
- Počet kusů skladem: Není skladem
- Model: SVBC-2013
- Pozice: 1EA-F-01
Dejte mi vědět, až bude produkt opět skladem!
Popis

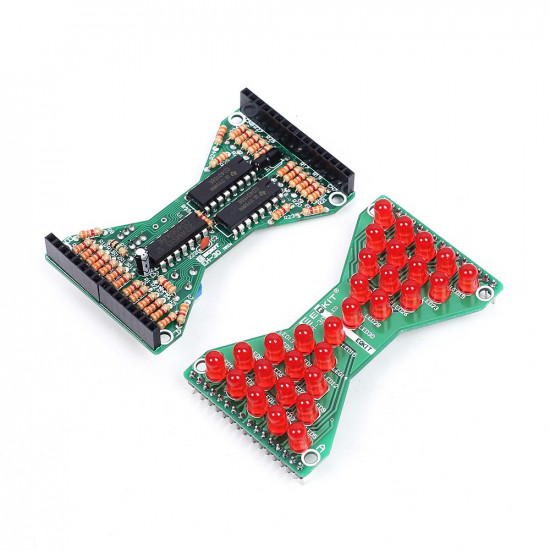

S touto stavebnicí postavíte elektronické přesýpací hodiny, simulující přesýpání písku. Není to jen stavebnice pro trénování pájení, ale zároveň zlepšíte své elektronické znalosti. V neposlední řadě je to i plně funkční časovač, jehož rychlost je možné upravit trimerem a používat jej např. při vaření nebo čištění zubů.

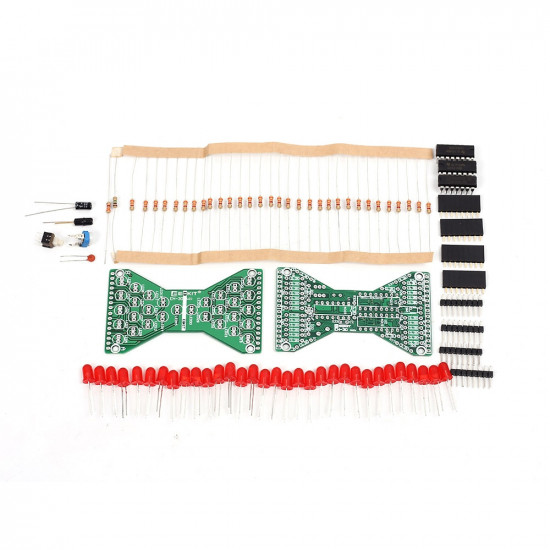

Seznam dílů
| Název dílu | Označení na desce | Parametr | Počet kusů |
| Rezistor | R1-R30. R32. R33 |
3.3K | 32 |
| Rezistor |
R31 |
1M | 1 |
| Kondenzátor | C2 |
222P | 1 |
| Elektrolytický kondenzátor | C1 | 22uF | 1 |
| LED diody (červené) | LED1-LED30 | 5mm | 30 |
| Integrovaný obvod |
U1 |
4069 | 1 |
| Integrovaný obvod | U2. U3 |
4015 | 2 |
| Senzor náklonu | SW1 |
SW300DA | 1 |
| Napájecí vypínač | S1 |
6P Auto lock | 1 |
| Trimr | VR1 |
100K | 1 |
| Konektory | CN1-CN4 | 8P | 4 |
| Konektory |
CN5-CN8 |
8P | 4 |
| Deska plošných spojů | - | EH-30-MAIN | 1 |
| Deska plošných spojů | - | EH-30-LED | 1 |
Schéma zapojení
Video návod
Náš tip
LED diody je možné vymněnit za diody jiné barvy
Vhodné nástroje
Pájecí pero, cínová pájka, štípací kleště, multimetr
