Vánoční stromeček s RGB LED diodami (stavebnice)
- Počet kusů skladem: 20
- Model: SVBC-2060
- Pozice: 1EB-C-05

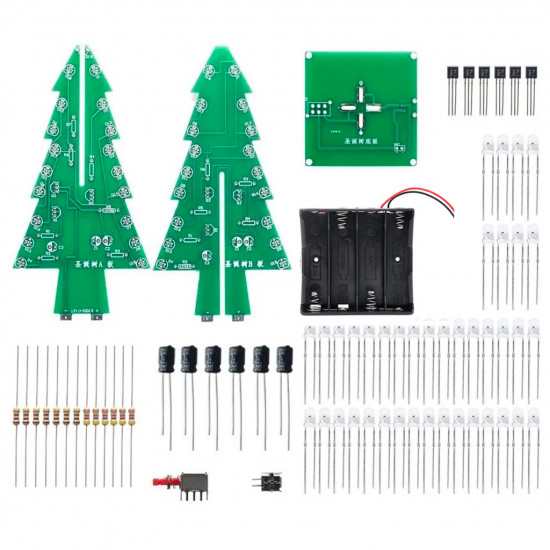

Stavebnice vánočního stromečku se skládá ze tří desek plošných spojů s celkem 37 blikajícími diodami. Stavebnice je navržena tak, aby vytvořila trojrozměrný vánoční strom. Jedná se o jednoduchý obvod s nízkou spotřebou energie.

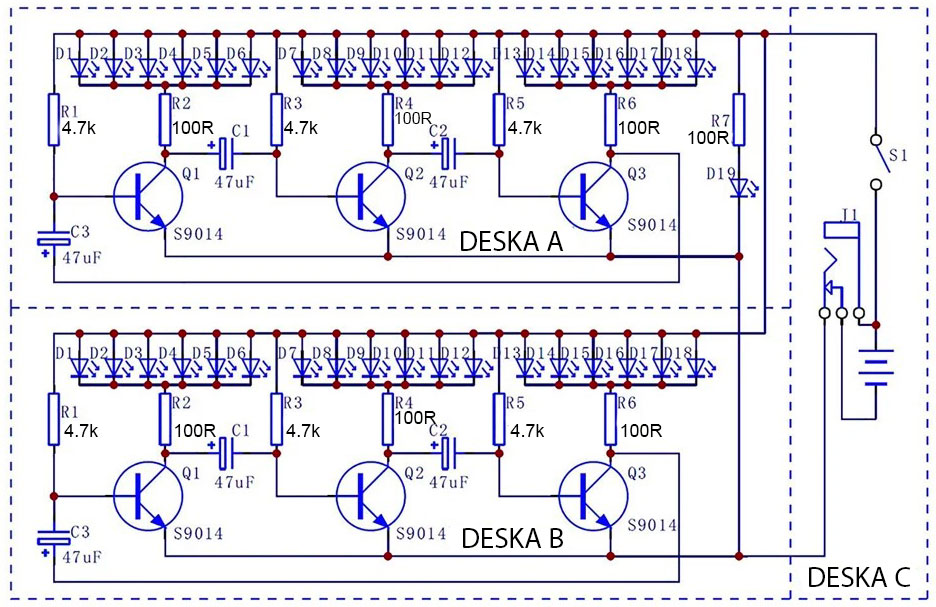

Schéma:

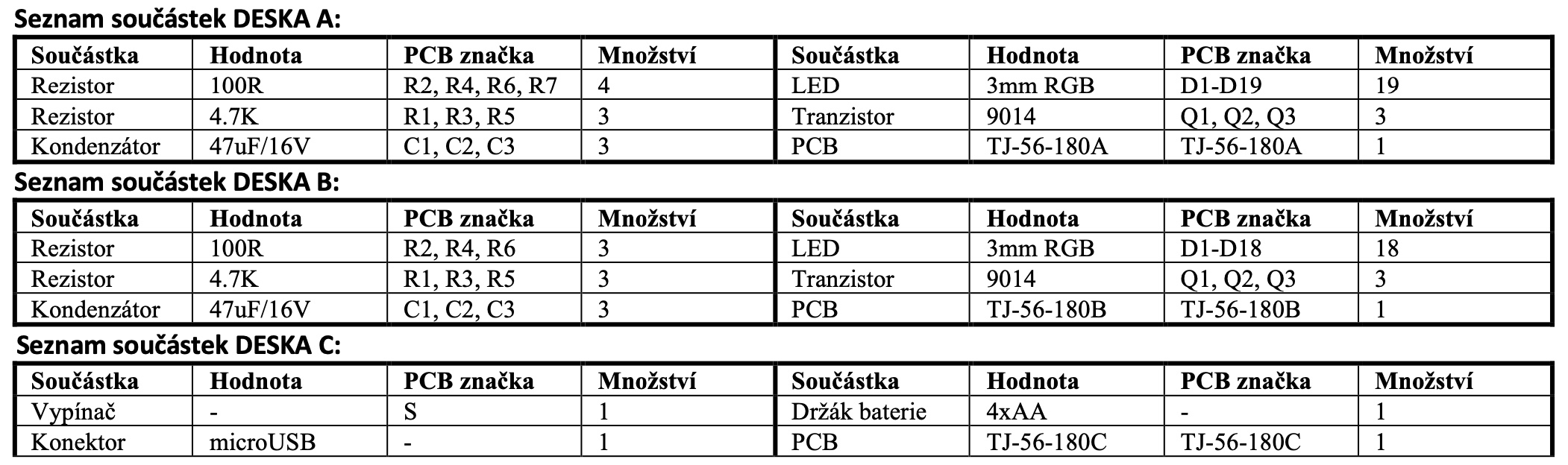

Seznam dílů:

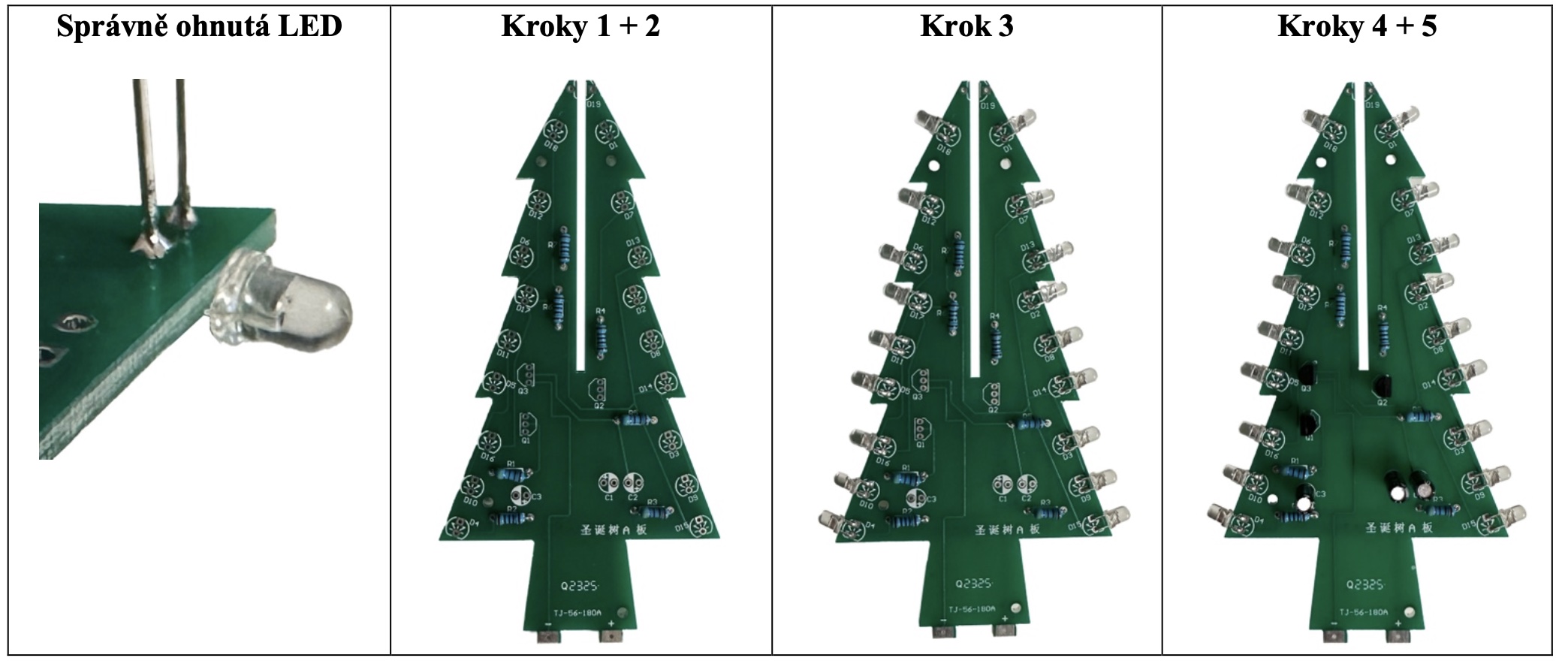

Sestavení desky A
1) Připájejte odpory 100R na R2, R4, R6, R7
2) Připájejte odpory 4.7K na R1, R3, R5
3) Připájejte LED diody D1 až D18 (dejte pozor na polaritu, ujistěte se, že je záporný pól LED diody v kulatém otvoru -záporný pól poznáte podle kratší nožičky a také podle ploché plošky na těle diody). POZOR: D19 zatím nepájejte!
4) Připájejte 47uF 16V kondenzátory
5) Připájejte tranzistory 9014

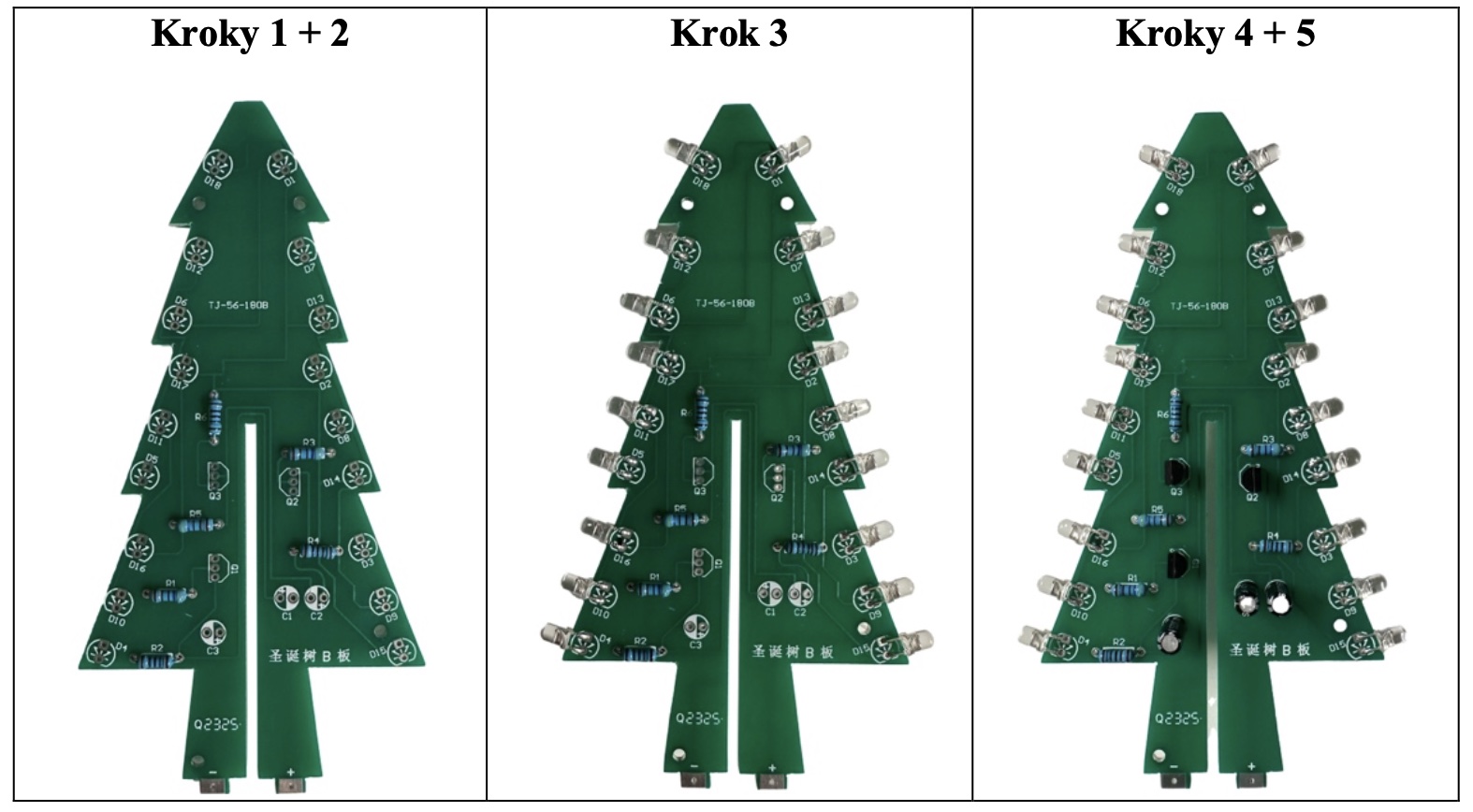

Sestavení desky B
1) Připájejte odpory 100R na R2, R4, R6
2) Připájejte odpory 4.7K na R1, R3, R5
3) Připájejte LED diody D1 až D18 (dejte pozor na polaritu, ujistěte se, že je záporný pól LED diody v kulatém otvoru, záporný pól poznáte podle kratší nožičky a také podle ploché plošky na těle diody).
4) Připájejte 47uF 16V kondenzátory
5) Připájejte tranzistory 9014
Sestavení desky C

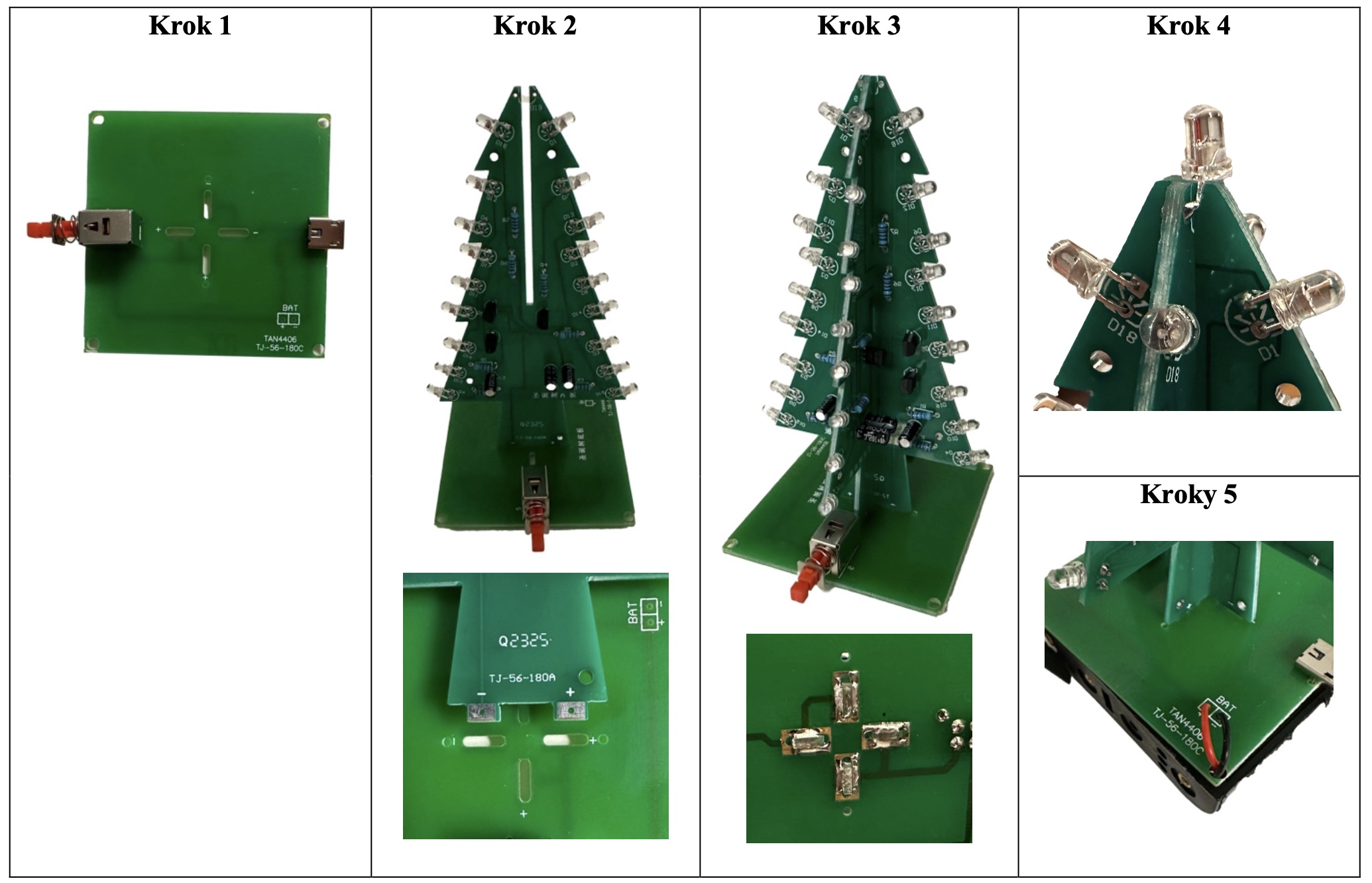

1) Nainstalujte a připájejte vypínač S a USB konektor.
2) Vložte desku A do desky C, tak, aby + a – na obou deskách souhlasili a součástky desky A směřovali k vypínači na desce C (viz obrázek níže). Desky pak k sobě připájejte
3) Vložte desku B do desky C, tak, aby + a – na obou deskách souhlasili a také připájejte.
4) Na desku A připájejte LED diodu D19 (dejte pozor na polaritu, ujistěte se, že je záporný pól LED diody v kulatém otvoru, záporný pól poznáte podle kratší nožičky a také podle ploché plošky na těle diody).
5) Připájejte drátky z držáku baterie (červený +, černý -)
