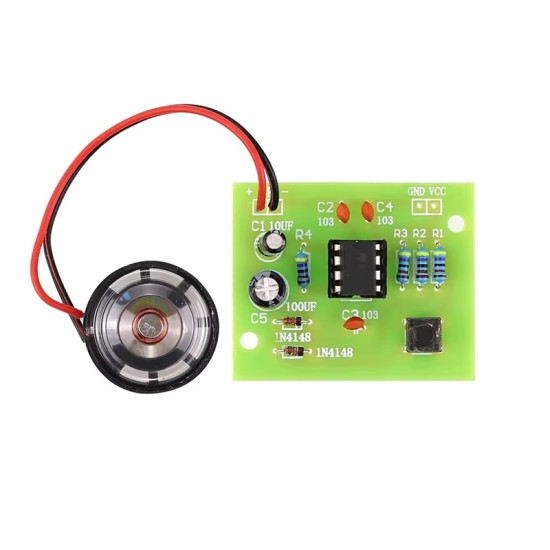

Zvonek Ding Dong s časovačem 555 (stavebnice)
- Počet kusů skladem: Není skladem
- Model: SVBC-2004
- Pozice: 1EA-C-04
Dejte mi vědět, až bude produkt opět skladem!
Popis
Tato sada je stavebnicí zvonku, který vydává zvuk „ding, dong“. Skládá se z časovacího obvodu a několika dalších součástek. Obvod je jednoduchý na sestavení, cenově dostupný a současně s nízkou spotřebou energie. Lze jej napájet z DC zdrojů o napětí 3–12V (typicky ze tří/čtyř AA baterií nebo 9V baterie) – čím vyšší napětí, tím hlasitější zvonek je.
Základem obvodu je časový modul NE555, který vytváří nestabilní multivibrátor. Po stisknutí tlačítka oscilátor kmitá s frekvencí cca 700Hz a z reproduktoru je slyšet „ding“. Během této doby se přes diodu D1 nabíjí kondenzátor C1. Po uvolnění tlačítka se kondenzátor vybíjí přes odpor R1, což udržuje oscilaci. V obvodu je zároveň rezistor R2, který po uvolnění tlačítka sníží frekvenci oscilátoru na cca 500Hz. V tomto okamžiku je slyšet „dong“ po dobu vybíjení kondenzátoru C1 (změnou jeho kapacity lze upravit délku zvuku).

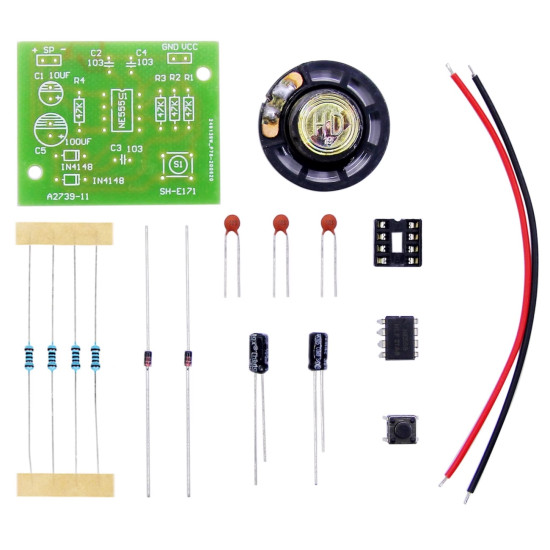

Seznam dílů
| Název dílu | Označení na desce | Parametr | Počet kusů |
| Rezistor | R1–R4 | 47kΩ | 4 |
| Diody | D1–D2 | 1N4148 | 2 |
| Kondenzátor | C1 | 10uF | 1 |
| Kondenzátor | C2–C4 | 0.01uF | 3 |
| Kondenzátor | C5 | 100uF | 1 |
| Mikrospínač | S1 | - | 1 |
| Časovač | IC1 | NE555 | 1 |
| Patice DIP-8 | - | - | 1 |
| Drátky | - | cca 7cm | 2 |
| Reproduktor | - | 8Ω 0.5W | 1 |
| Deska plošných spojů | - | - | 1 |
Schéma zapojení
Video návod
Poznámka: Video návod ukazuje mírně odlišný model stavebnice. Obsahuje však stejné součástky i stejné označení na desce, liší se pouze jejich rozmístění.
Náš tip
Pro napájení doporučujeme pořídit držák baterií (9V nebo 4× AA).
Vhodné nástroje
Pájecí pero, cín, štípací kleště.
