Hallův senzor s digitálním výstupem (KY-003)
Hallův senzor s digitálním výstupem (KY-003)
25,00 Kč
Cena bez DPH: 20,66 Kč
- Počet kusů skladem: 188
- Model: PART-E156
- Pozice: 1BF-C-05

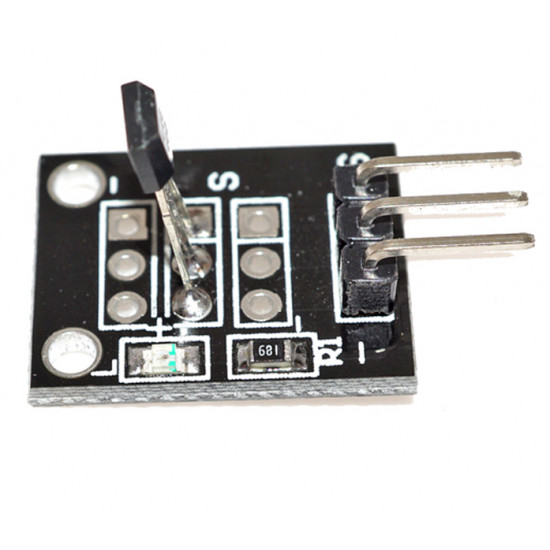

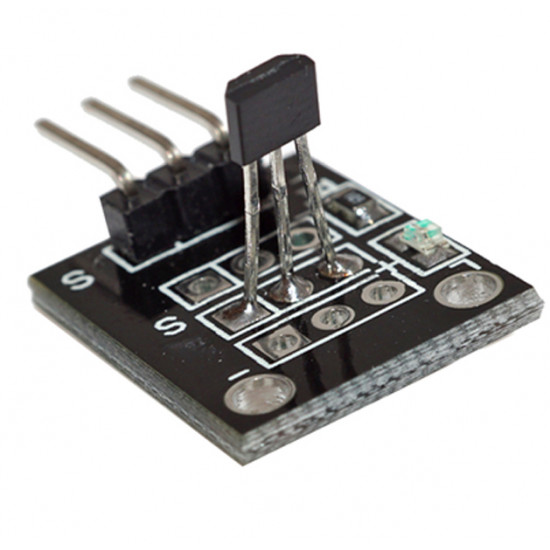

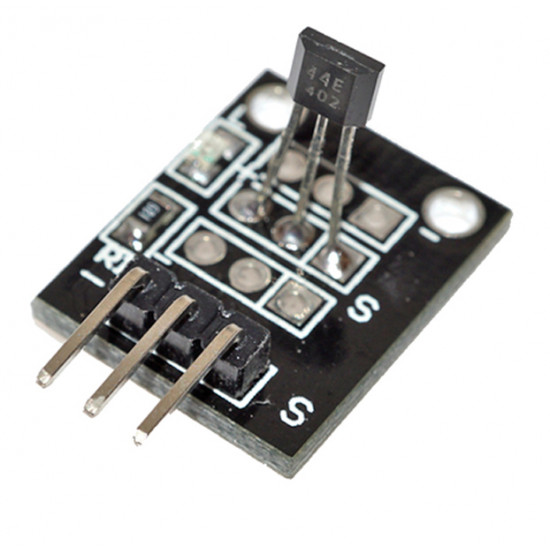

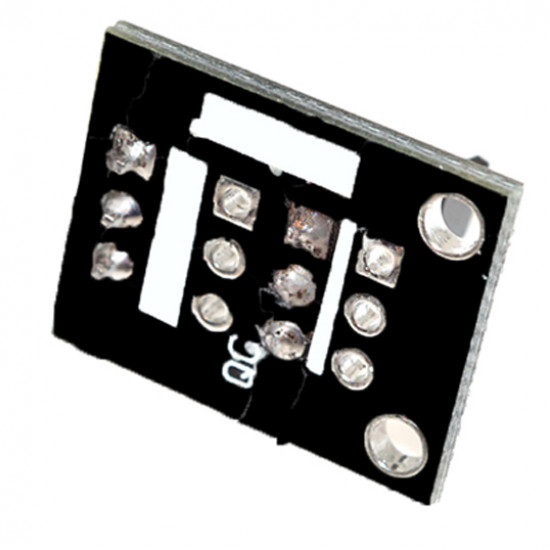

Modul osazený Hallovým senzorem reaguje na změnu intenzity magnetického pole. Pokud je detekováno magnetické pole, výstup se nastaví na logickou jedničku (HIGH) a rozsvítí se signalizační LED dioda.
Specifikace:
Napájecí napětí: 4.5V-24V DC
Rozměry: 18mm x 15mm
Zapojení:
Vzorový kód pro Arduino:
// Příklad testu Hallova senzoru s digitálním výstupem
//
// Při změně magnetického pole v okolí senzoru
// rozsvítí nebo zhasne vestavěnou LED 13
//
// Zapojení:
// Modul -> Arduino
// VCC -> 5V
// GND -> GND
// Výstup -> 9
//
// 2020, Pájeníčko.cz
// https://pajenicko.cz/halluv-senzor-s-digitalnim-vystupem-ky-003
int ledPin = 13;
int vstupniPin = 9;
int vstupniSignal = 0;
void setup()
{
pinMode(ledPin, OUTPUT);
pinMode(vstupniPin, INPUT);
}
void loop()
{
vstupniSignal = digitalRead(vstupniPin);
if (vstupniSignal == HIGH)
{
digitalWrite(ledPin, HIGH); //pokud nebylo detekováno magnetické pole, LED D13 nesvítí
}
else
{
digitalWrite(ledPin, LOW); //pokud bylo detekováno magnetické pole, LED D13 svítí
}
}
