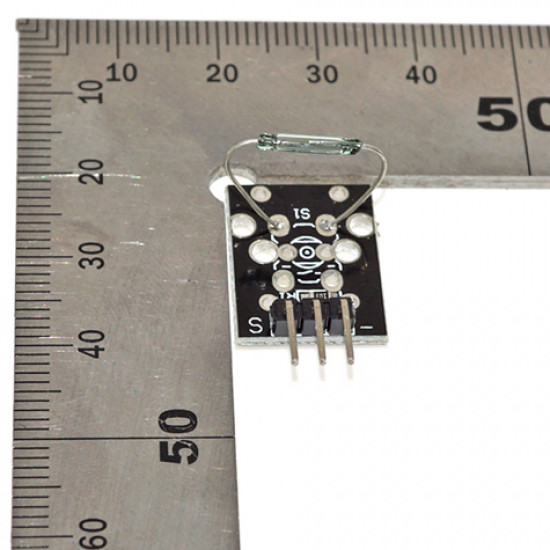

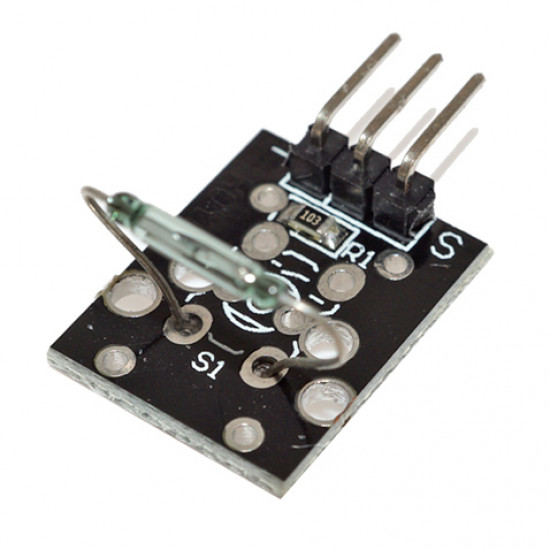

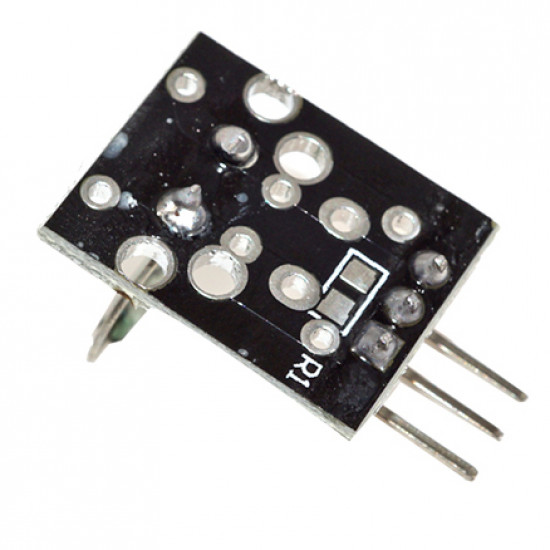

Jazýčkový magnetický spínač (KY-021)
Jazýčkový magnetický spínač (KY-021)
29,00 Kč
Cena bez DPH: 23,97 Kč
- Počet kusů skladem: 128
- Model: PART-E155
- Pozice: 0HA-H-06
Modul jazýčkového magnetického spínače reaguje na přítomnost magnetického pole. Magnetické pole sepne jazýčkový kontakt a uzavře obvod. Pokud magnetické pole odstraníme, kontakt se znovu rozepne. Vhodné pro zabezpečovací (například jako tamper), monitorovací a modelářské účely. Vstupním napětí 3.3V-5V.

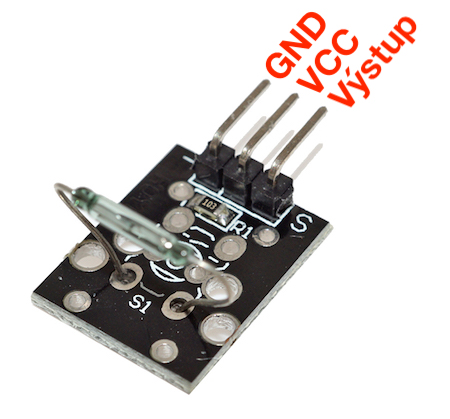

Zapojení:
Vzorový kód pro Arduino:
// Příklad testu Jazýčkového magnetického spínače
//
// Při změně magnetického pole v okolí senzoru
// rozsvítí nebo zhasne vestavěnou LED 13
//
// Zapojení:
// Modul -> Arduino
// VCC -> 5V
// GND -> GND
// Výstup -> 9
//
// 2020, Pájeníčko.cz
// https://pajenicko.cz/jazyckovy-magneticky-spinac-ky-021
int ledPin = 13;
int vstupniPin = 9;
int vstupniSignal = 0;
void setup()
{
pinMode(ledPin, OUTPUT);
pinMode(vstupniPin, INPUT);
}
void loop()
{
vstupniSignal = digitalRead(vstupniPin);
if (vstupniSignal == HIGH)
{
digitalWrite(ledPin, HIGH); //pokud nebylo detekováno magnetické pole, LED D13 nesvítí
}
else
{
digitalWrite(ledPin, LOW); //pokud bylo detekováno magnetické pole, LED D13 svítí
}
}
