Herní konzole 4v1 (stavebnice)
Není skladem
Herní konzole 4v1 (stavebnice)
359,00 Kč
Cena bez DPH: 296,69 Kč
- Počet kusů skladem: Není skladem
- Model: SVBC-2011
- Pozice: E-G-06
Dejte mi vědět, až bude produkt opět skladem!

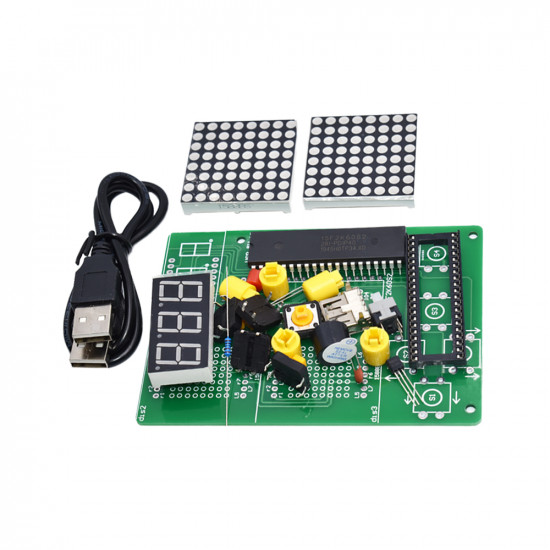

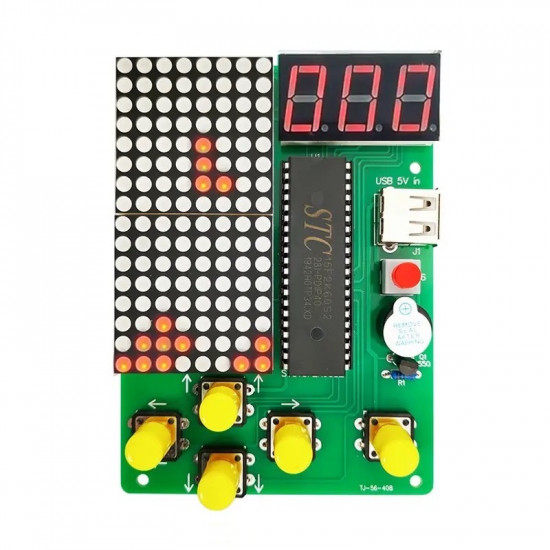

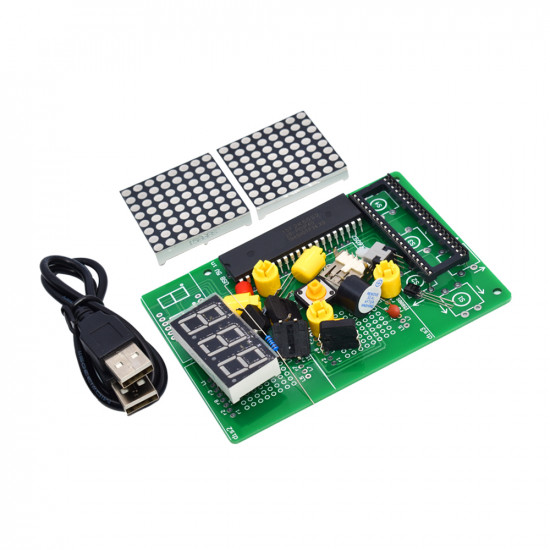

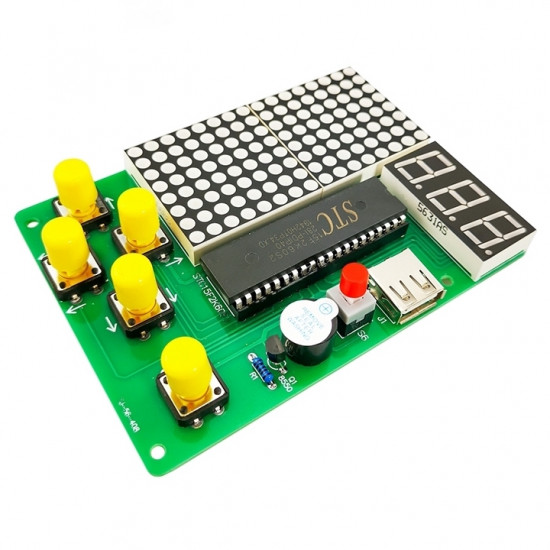

S touto stavebnicí postavíte vlastní herní konzoli. Procesor má naprogramované čtyři hry (tetris, had, formule a stíhačky). Dále je možné vypnout/zapnout zvuk a nastavit jas LED displeje (který tvoří 16x8 led diod). Stavebnice neobsahuje velké množství dílů a je napájena pomocí USB kabelu.

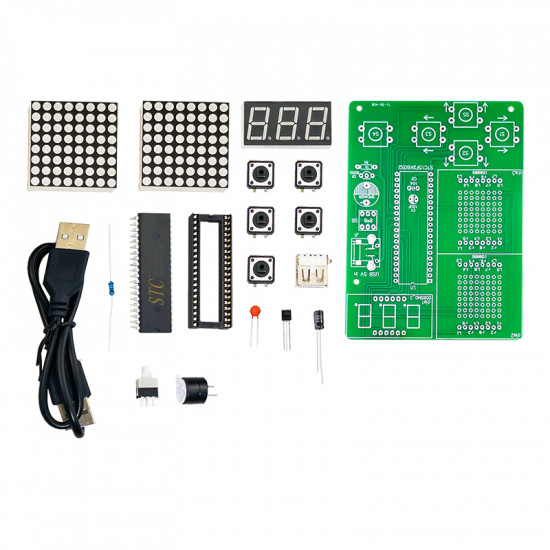

Seznam dílů
Název dílu | Označení na desce | Parametr | Počet kusů |
Reproduktor | SPEAKER | 12mm | 1 |
Kondenzátor | C1 | 10uF | 1 |
Kondenzátor | C2 | 104 | 1 |
USB konektor | J1 | USB-micro | 1 |
Vypínač | S6 | KTF 8mm | 1 |
Tlačítka | S1, S2, S3, S4, S5 | 12mm x 12mm | 5 |
LED zobrazovač | dis2, dis3 | - | 2 |
Sedmisegmentový displej | dis1 | - | 1 |
Rezistor | R1 | 1k | 1 |
Tranzistor | Q1 | 8550 | 1 |
Krytky tlačítek | - | 5 velkých, 1 malá | 5 |
Napájecí kabel | - | USB-USB | 1 |
Patice | - | DIP-40-W | 1 |
Procesor | U1 | STC15F2K60S2 | 1 |
Deska plošných spojů | - | - | 1 |
Pájecí pero, pájecí cín, štípací kleště

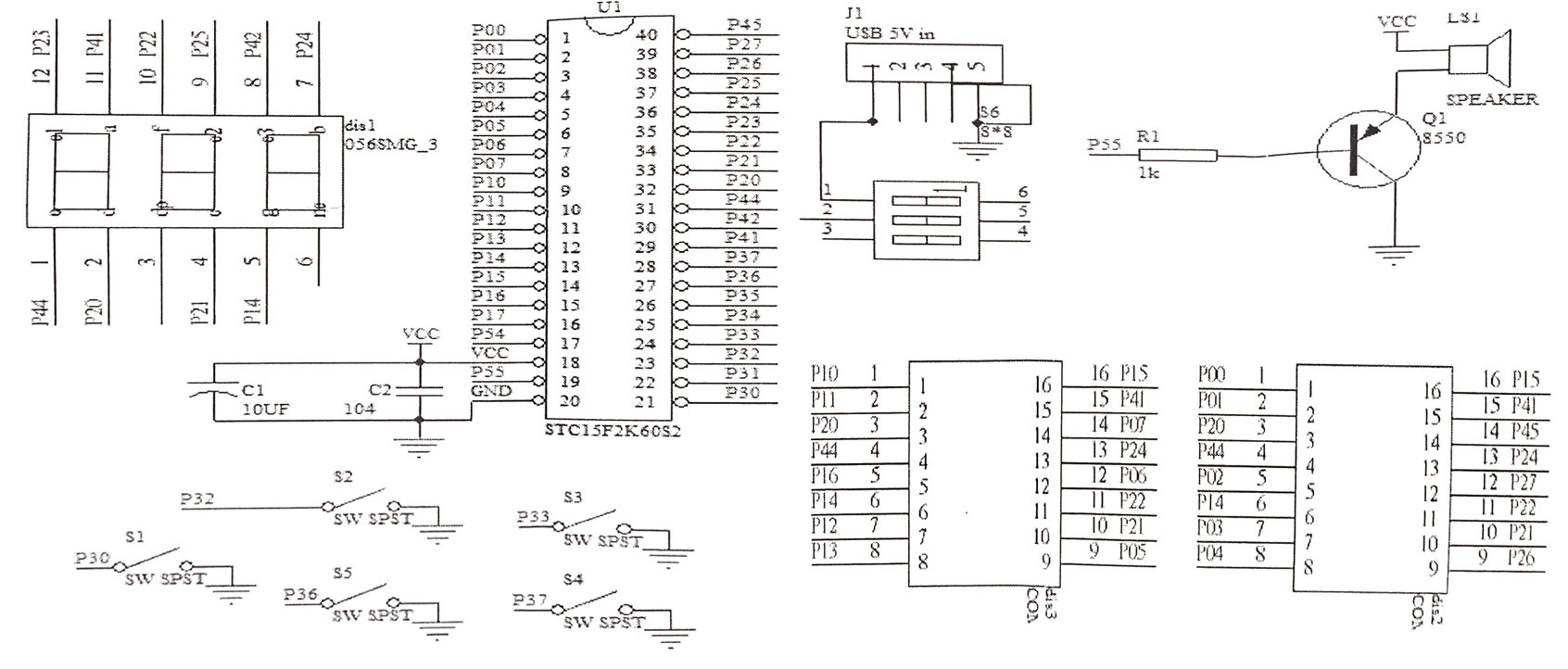

Schéma zapojení
