SVERIO PaperBoard RTC modul (PCF8523, I2C)
- Počet kusů skladem: 18
- Model: PART-E677
- Pozice: 0IA-G-06

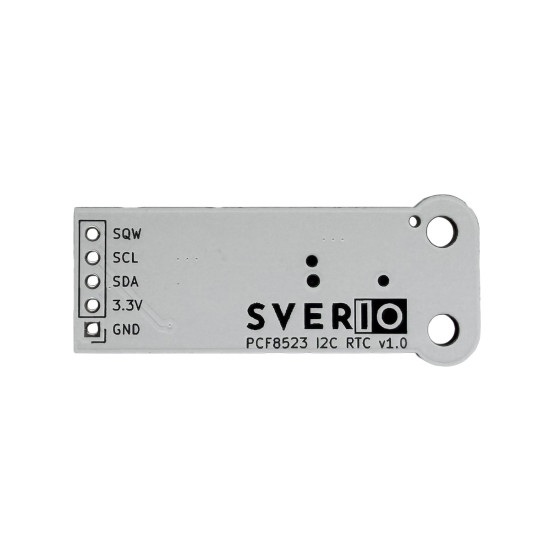

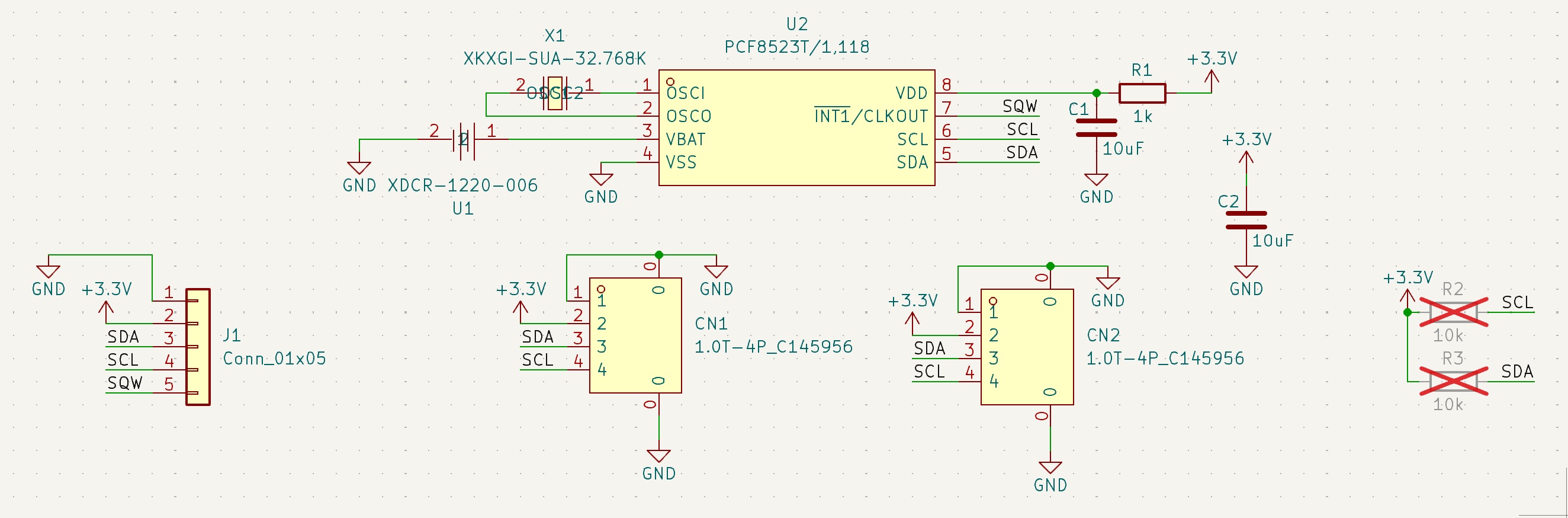

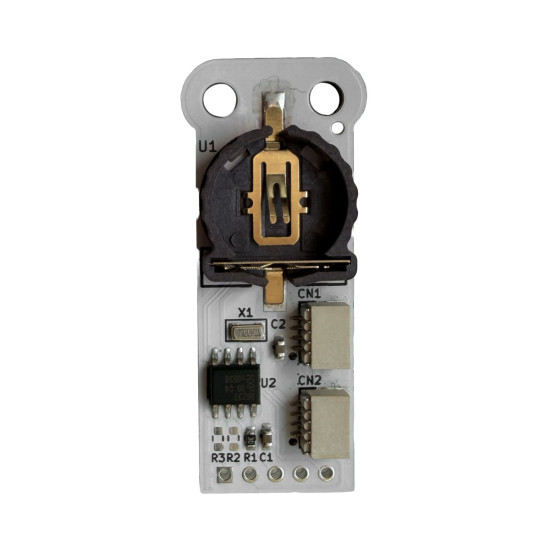

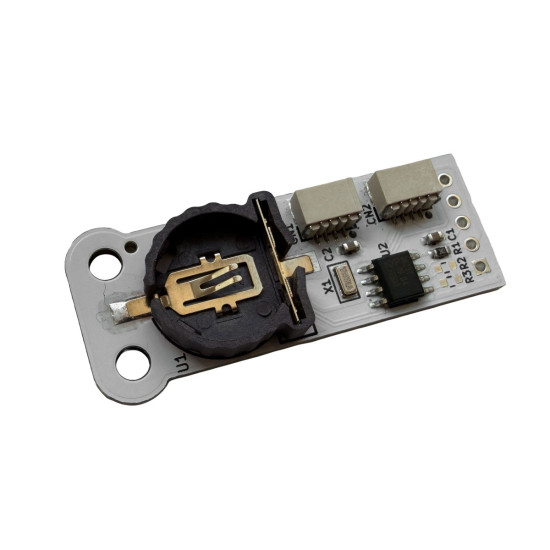

RTC modul s integrovaným obvodem PCF8523 je určen pro přesné měření reálného času v embedded aplikacích. Modul je navržen pro připojení k SVERIO PaperBoard SPI řídící desce, avšak kvůli I2C kolizi není kompatibilní s verzí PaperBoard EPDiy. Lze jej použít i samostatně v jiných projektech. Modul je napájen 3.3V, obsahuje krystal 32.768kHz a kondenzátory pro stabilní provoz. Rozměry desky jsou pouze 43.4x18.4mm a obsahuje dva montážní otvory pro šrouby M3.
- RTC čip: PCF8523
- Napájení: 3.3V
- Komunikační rozhraní: I2C (SDA, SCL)
- Výstup: SQW/INT
- Montáž: 2x otvor M3
- Konektor: JST-SH 4PIN (QWIIC, uŠup, STEMMA)
- Rozměry: 62x8mm
- Kompatibilita: SVERIO PaperBoard SPI řídící deska (není kompatibilní s EPDiy)
Modul je vhodný pro projekty vyžadující přesné měření času, například dataloggery, časovače nebo automatizaci.
Pozor: modul je určen pro řídicí desku Paperboard SPI. S deskou Paperboard EPDIY není kompatibilní - obvod PCF8523 i řadič napájení TPS65185 na EPDIY desce sdílejí I²C adresu 0x68, takže by se vzájemně rušily.
Ukázkový kód najdete na GitHubu: sverio-paperboard-examples / spi / i2c_rtc_test
