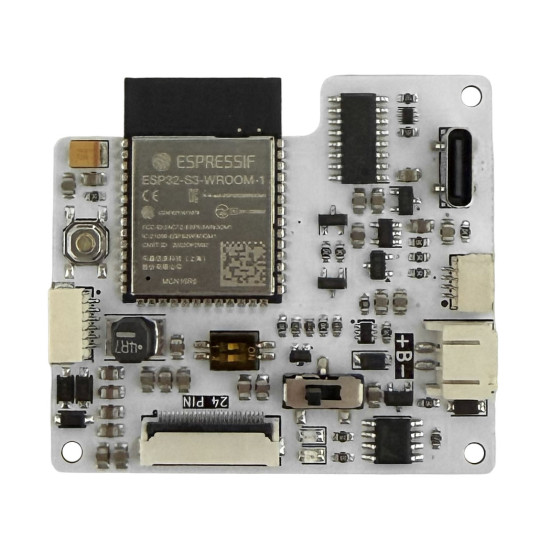

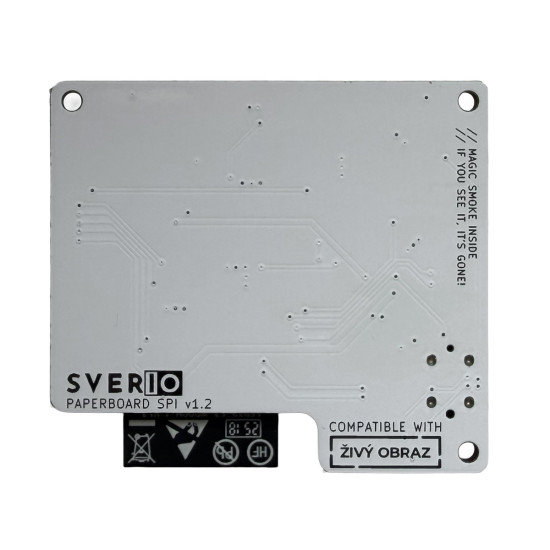

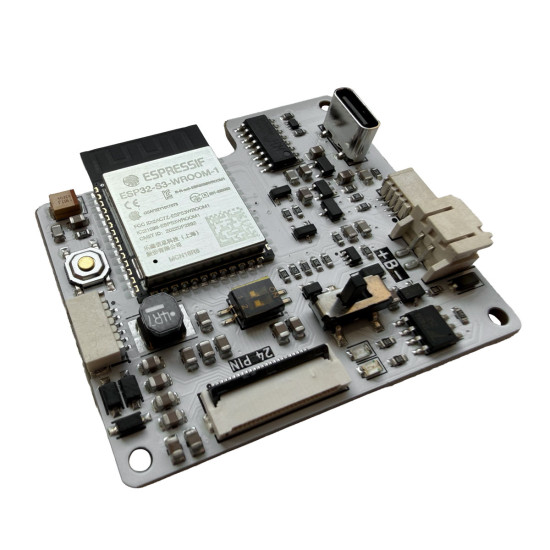

Deska SVERIO PaperBoard SPI je zobrazovací a řídicí modul určený pro širokou škálu SPI ePaper displejů GoodDisplay, Waveshare a dalších kompatibilních modelů. Je postavena na moderním mikrokontroleru ESP32-S3-WROOM-1 (MCN16R8), který poskytuje vysoký výkon, rychlé překreslování E-Ink panelů a nízkou spotřebu díky deep-sleep režimům. Konstrukce desky umožňuje přímou integraci v rámci systému zivyobraz.eu.

Vlastnosti ESP32-S3-WROOM-1 (MCN16R8)

Modul obsahuje dual-core LX7 240MHz, 8MB PSRAM pro efektivní práci s obrazovými daty a 16MB Flash pro firmware. Podpora Wi-Fi 2.4GHz, Bluetooth LE, hardwarové AI/ML instrukce a USB OTG zajišťují vysokou univerzálnost použití. Díky kombinaci PSRAM a výkonných jader je vhodný zejména pro větší ePaper displeje až do velikosti 13.3".

Hlavní vlastnosti desky

Plný FPC konektor pro SPI ePaper displeje s řízením VCOM a napájecí sekvencí
Podpora černobílých, 2bit šedých a 3–7barevných panelů
Napájení přes USB-C nebo Li-ion/Li-Po baterii
Integrovaný nabíjecí obvod a ochrany
Hlavní posuvný vypínač odpojující napájení z baterie
Tlačítko RESET pro ruční restart
DC/DC měnič pro napájení ePaper panelu
Konfigurační přepínač
Přídavné JST konektory pro senzory a periférie (Qwiic / STEMMA / uŠup)
USB-UART interface pro programování bez externího převodníku
Deep-sleep spotřeba pouze 16uA

Firmware pro Živý obraz najdete na https://github.com/MultiTricker/zivyobraz-fw

Ukázkové firmware pro jednotlivé moduly (dotyk, tlačítka, RTC, microSD, měření baterie) najdete na https://github.com/Pajenicko/sverio-paperboard-examples

Technická specifikace

Parametr	Hodnota
Mikrokontroler	ESP32-S3-WROOM-1 (MCN16R8)
Jádra CPU	Dual-core LX7 240MHz
PSRAM	8MB
Flash	16MB
Bezdrátová konektivita	Wi-Fi 2.4GHz, Bluetooth LE
Podpora panelů	SPI ePaper, 1bit/2bit/3–7barevné
Napájení	USB-C / Li-ion nebo Li-Po
Programování	USB-UART
Spotřeba (deep sleep)	16uA
