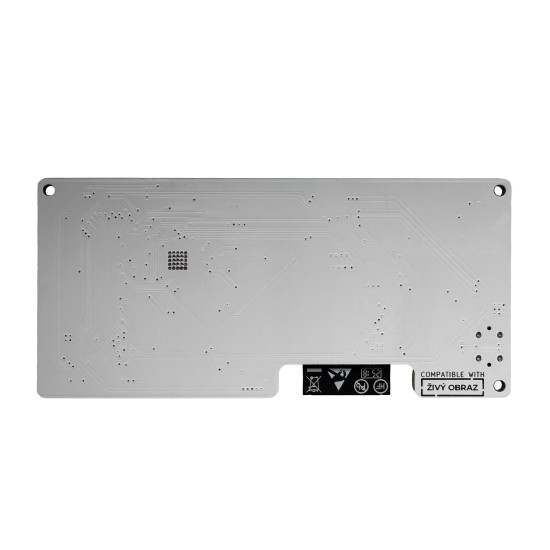

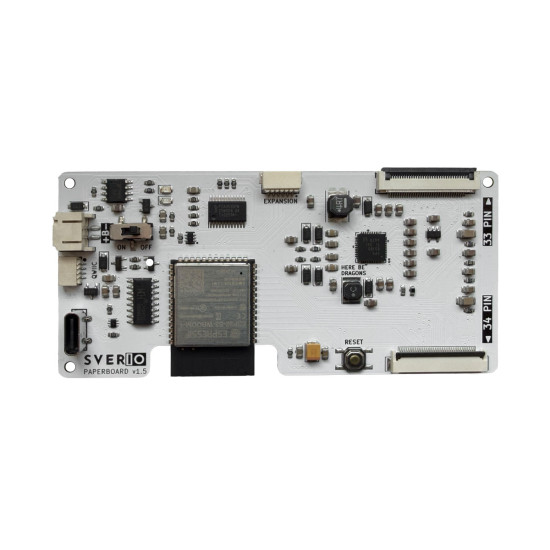

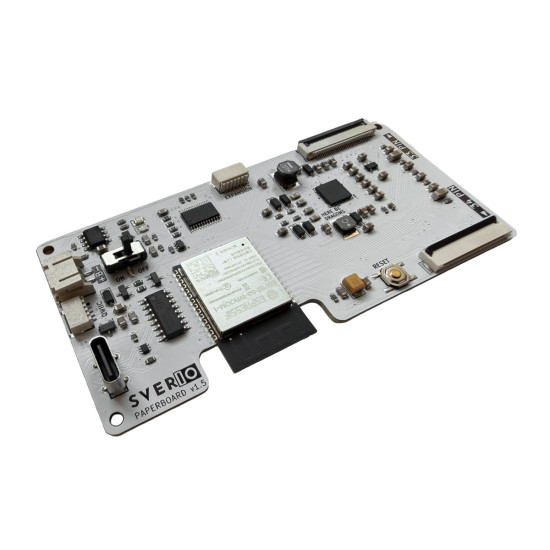

SVERIO PaperBoard řídící deska EPDiy

SVERIO PaperBoard řídící deska EPDiy
SVERIO PaperBoard řídící deska EPDiy
SVERIO PaperBoard řídící deska EPDiy
SVERIO PaperBoard řídící deska EPDiy
SVERIO PaperBoard řídící deska EPDiy
SVERIO PaperBoard řídící deska EPDiy
SVERIO PaperBoard řídící deska EPDiy
Založeno na 3 recenzích. - Napsat recenzi
1 089,00 Kč
Cena bez DPH: 900,00 Kč
  • Počet kusů skladem: 31
  • Model: PART-E596
  • Pozice: 0CC-A-03
SVERIO
Přidat do košíku
Zrychlený nákup Ask Question
Přidat do oblíbených Porovnat tento produkt

SVERIO PaperBoard je výkonná ovládací deska postavená na čipu ESP32-S3, navržená speciálně pro ovládání E-Ink (E-Paper) displejů. Díky podpoře 16 datových linek a přímému paralelnímu rozhraní umožňuje velmi rychlé aktualizace obrazu i u velkých displejů. Je ideální pro projekty s důrazem na nízkou spotřebu energie, nabízí plnou podporu hlubokého spánku a integrované nabíjení baterií.

Deska využívá konektory THD0515-34CL-SN a XF2M-3315-1A, které zajišťují kompatibilitu s mnoha dostupnými E-Ink panely z e-readerů. Jejím hlavním přínosem je schopnost řídit displeje pomocí open-source knihovny EPDiy.

Deska podporuje přímé připojení těchto displejů: ED097OC4, ED097TC2, ED097OC1, ED060XC3, ED060XD4, ED060XC5, ED060XD6, ED060XH2, ED060XC9, ED060KD1, ED060KC1, ED060SCF, ED060SCN, ED060SCP

Firmware pro Živý obraz najdete na https://github.com/MultiTricker/zivyobraz-fw

Ukázkové firmware pro jednotlivé moduly (dotyk, tlačítka, RTC, microSD, měření baterie) najdete na https://github.com/Pajenicko/sverio-paperboard-examples

Klíčové vlastnosti:

  • Postaveno na výkonném čipu ESP32-S3
  • Přímé řízení E-Ink panelů přes 16bit paralelní rozhraní
  • Rychlá aktualizace obrazu bez zbytečného zpoždění
  • Integrované nabíjení baterií
  • Dva konektory pro připojení displejů (THD0515-34CL-SN, XF2M-3315-1A)
  • I2C konektor pro externí čidla - uŠup, Stemma, Qwiic
  • Resetovací tlačítko
  • Velmi nízká spotřeba energie v deep-sleep režimu
  • Kompatibilita s desítkami modelů E-Ink displejů různých velikostí a rozlišení (kompatibilní s EPDiy)
  • Rozměry jen 96 x 45 mm
