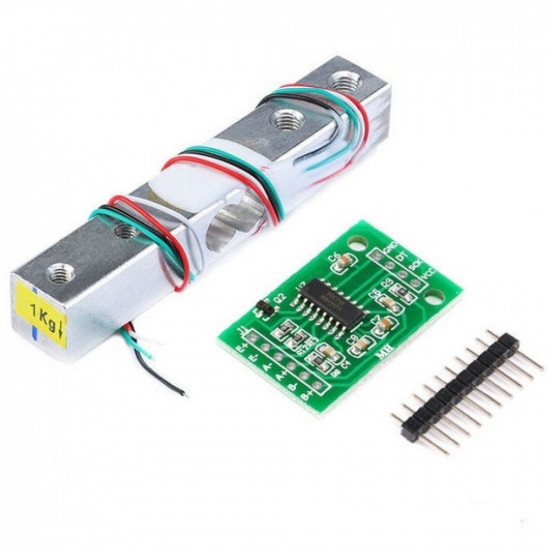

Váhový senzor YZC-131 do 1kg s AD převodníkem HX711
Váhový senzor YZC-131 do 1kg s AD převodníkem HX711
125,00 Kč
Cena bez DPH: 103,31 Kč
- Počet kusů skladem: 44
- Model: PART-E403
- Pozice: 1CD-E-04
Převodník má jednoduché použití, tlak se převádí na výstupní napěťový signál, ten je měřen převodníkem a posílám do procesoru. Dodáváno s váhovýn senzor do 1kg. Převodník má dva volitelné diferenciální analogové vstupní kanály, a má velni nízkou aktivní hladinu šumu PGA s volitelným ziskem 32, 64 a 128. Zároveň je zde možnost nastavení vzorkování na 10SPS nebo 80SPS. Je kompatibilní se všemi vývojovými kity Arduino/Genuino a spoustou dalších (např. Raspberry PI).
Specifikace převodníku:
- Převodník: HX711
- Rozměry: 35mm x 22mm
- Počet bitů: 24
- Počet kanálů: 2
- Programovatelné vzorkování: 10SPS nebo 80SPS
- Frekvenční filtr: 50 a 60Hz
- Pracovní napětí: 2.6V – 5.5V DC
- Programovatelné zesílení (kanál A): 64x nebo 128x
- Zesílení (kanál B): 32x
- Provozní proud: < 1500 uA
- Proud (sleep mode): < 1 uA

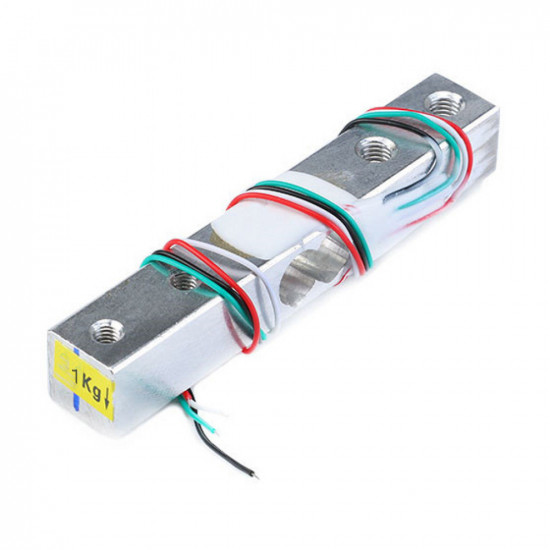

Specifikace senzoru:
- Maximální váha: 1kg
- Doporučený rozsah napájecího napětí: 5V-10V
- Komplexní chyba: ±0,05% F.S
- Nelinearita: 0.05% F.S
- Hystereze: 0.05% F.S
- Výstup: 1.0±0.15mV/V
- Výstupní impedance: 1066±20Ohm
- Vstupní impedance: 1000±5Ohm
- Materiál: Slitina hliníku
- Rozměry: 12.7x12.7x75mm
- Délka vodiče: cca 150mm
- Hmotnost: cca 28g
Zapojení senzoru:
- červený: napájení +
- černý: napájení -
- zelený: výstupní signál +
- bílý: výstupní signál -
