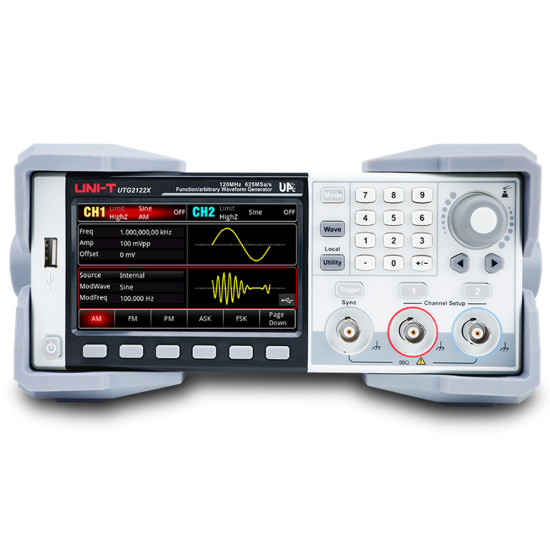

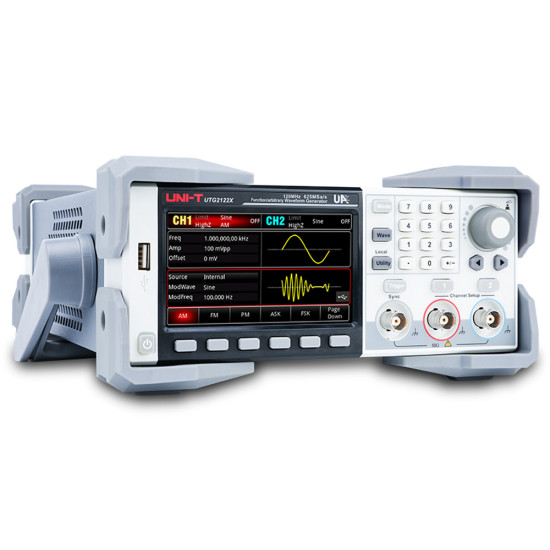

Generátor signálů UNI-T UTG2122X 120Mhz dvoukanálový
- Počet kusů skladem: 1
- Model: NSTR-1438
- Pozice: 1FC-C-03
UTG2122X je profesionální DDS generátor signálu s dvěma kanály, šířkou pásma až 120 MHz, rozlišením 16 bitů a dotykovým 4,3" displejem. Nabízí rozsáhlou podporu modulačních typů, až 64 Mpts dlouhé vlastní vlnové průběhy, nízké zkreslení a vysokou přesnost. Vhodný pro vývoj, testování a výuku.
UNI-T UTG2122X je vlajkovou lodí řady UTG2000X – pokročilý dvoukanálový DDS generátor signálu s šířkou pásma až 120 MHz a vzorkovací frekvencí 625 MSa/s. Umožňuje generování základních signálů (sine, square, ramp, pulse, noise atd.), včetně vlastních vlnových průběhů až do 64 Mpts, které lze snadno vytvořit pomocí editoru v PC.
Nabízí 15 typů modulace, včetně AM, FM, FSK, QAM a PSK, a podporuje složité výstupy jako je channel merge, channel follow, sweep a burst. Díky nízkému jitteru, harmonickému zkreslení až -80 dBc a 16bitovému vertikálnímu rozlišení je ideální pro přesná a citlivá měření.
Dotykový displej s rozlišením 480×272 bodů výrazně usnadňuje práci. Generátor má vestavěné rozhraní USB Host/Device a LAN, podporuje SCPI protokol pro dálkové ovládání a automatizaci testů.
Základní vlastnosti:
- 2 kanály s frekvencí až 120 MHz
- 625 MSa/s a 16bitová přesnost
- Výstup až 20 Vpp (High-Z)
- 64 Mpts vlastní průběhy + 200 vestavěných
- Nízký jitter, <150 ps
- 15 modulačních režimů: AM, FM, FSK, QAM...
- Výkonný editor libovolných vln v PC
- Dotykový displej 4.3", intuitivní ovládání
- USB + LAN rozhraní s podporou SCPI
- Ideální pro školy, laboratoře i vývoj
Technické specifikace:
| Parametr | UTG2122X |
|---|---|
| Max. výstupní frekvence | 120 MHz |
| Vzorkovací frekvence | 625 MSa/s |
| Vertikální rozlišení | 16 bitů |
| Počet kanálů | 2 (ekvivalentní) |
| Délka vlnového průběhu | 8 pts až 64 Mpts |
| Displej | 4.3" dotykový TFT LCD |
| Modulace | AM, FM, PM, FSK, PSK, QAM, ASK, BPSK, QPSK, PWM, SUM, DSB-AM, OSK, 3FSK, 4FSK |
| Výstupní napětí | Až 20 Vpp (High-Z) |
| Zkreslení | Typicky -80 dBc (sine) |
| Jitter | ≤150 ps (typicky) |
| Komunikace | USB Host, USB Device, LAN (SCPI) |
| Napájení | 100–240 V AC, <50 W |
| Rozměry / Hmotnost | 215 × 103 × 316 mm / 2.5 kg |
4.3" dotykový displejVysoce kvalitní displej s vysokým rozlišením a ovládáním dotykem pro rychlejší a pohodlnější práci s přístrojem. |
 |
 | Dvoukanálový výstup s identickým výkonemVysokofrekvenční výstup s velkou amplitudou: oba kanály dokážou při frekvenci do 20 MHz poskytnout plnou výstupní amplitudu 20 Vpp. |
Výstup s nízkým zkreslenímVynikající harmonické zkreslení Dynamický rozsah bez rušivých signálů: -80 dBct |  |
 | Nízký jitterPokročilá digitální vzorkovací technologie zajišťuje stabilní a přesný výstup signálu |
Rychlé hrany signáluNová generace pulzního signálu s vysokou dynamikou a přesně nastavitelnou hranou umožňuje minimální šířku pulzu 8 ns. Nastavení lze provádět po krocích od 100 ps. Výstup může obsahovat i vyšší harmonické složky. |
|
| Vysoký odstup signál/šum (SNR)Malý signál překrytý velkým DC napětím vede k nižšímu výstupnímu šumu a vyššímu SNR. |
Bohatý výběr modulačních režimůPodporuje výstup 15 typů modulací: AM, FM, PM, DSB-AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM a PWM. |
|
 | Slučování kanálů (Channel Merge)Spojování průběhů pomocí funkcí SUM nebo vrstvení kanálů umožňuje generovat signály s nastavitelným SNR a dvou- až vícefrekvenčním výstupem |
Sledování kanálů (Channel Follow)Funkce sledování kanálů zjednodušuje práci s dvěma výstupy – fázi, amplitudu nebo frekvenci lze řídit jedním parametrem, což usnadňuje tvorbu synchronních, posunutých nebo vázaných signálů. |
|
| Editor průběhů (Arbitrary Wave Editor)Editor vlnových průběhů nabízí různé způsoby generování – buď vložením standardních signálů, nebo volným kreslením |
Tabulka modelů UTG2000X série:
| Model | Max. frekvence | Vzorkování | Rozlišení | Kanály | Arb. délka | Displej |
|---|---|---|---|---|---|---|
| UTG2062X | 60 MHz | 625 MSa/s | 16 bit | 2 | 64 Mpts | 4.3" dotykový TFT LCD |
| UTG2082X | 80 MHz | 625 MSa/s | 16 bit | 2 | 64 Mpts | 4.3" dotykový TFT LCD |
| UTG2122X | 120 MHz | 625 MSa/s | 16 bit | 2 | 64 Mpts | 4.3" dotykový TFT LCD |
