Měřič výkonu UNI-T UTE9811+
- Počet kusů skladem: 1
- Model: NSTR-1443
- Pozice: 1FF-B-02
UTE9811+ je vyspělý analyzátor s funkcí měření harmonických až do 50. řádu, včetně špičkových hodnot napětí a proudu. Vhodný pro výzkum, vývoj a kvalitu tam, kde je potřeba sledovat nelineární zátěže a deformace sítě.
Klíčové vlastnosti:
- Harmonická analýza až 50. řád (PLL synchronizace)
- Měření crest faktoru (Vpk / Apk)
- Široký proudový rozsah 5 mA – 20 A
- True RMS měření (AC)
- Nastavitelný čas zpoždění alarmu
- Vizuální i akustický alarm
- Komunikace RS-232/RS-485 pro PLC a PC
Technická specifikace:
| Parametr | UTE9811+ |
|---|---|
| Napěťový rozsah | 3.0 V – 600 V |
| Proudový rozsah | 5 mA – 20.0 A |
| Frekvence | 40 Hz – 70 Hz |
| Měření režimy | AC |
| Přesnost | ± (0.4 % čtení + 0.1 rozsahu + 1 digit) |
| Harmonické | Až 50. řád |
| Crest faktor | Ano (Vpk, Apk) |
| Displej | VA LCD, 4 okna |
| Komunikace | RS-232, RS-485 (SCPI, Modbus) |
Srovnávací tabulka modelů UTE9800+ Series:
| Model | Rozsah napětí | Rozsah proudu | Frekvenční rozsah | Režimy měření | Harmonické | Crest faktor | Přesnost | Rozhraní |
|---|---|---|---|---|---|---|---|---|
| UTE9802+ | 3.0 V – 600 V | 0.5 mA – 20.0 A | DC, 40–400 Hz | AC, DC, AC+DC (T-RMS) | Ne | Ne | ± (0.4 % + 0.1 + 1 digit) | RS232 / RS485 |
| UTE9806+ | 0.5 V – 600 V | 0.05 mA – 10.0 A | 40–400 Hz | AC | Ne | Ne | ± (0.4 % + 0.1 + 1 digit) | RS232 / RS485 |
| UTE9811+ | 3.0 V – 600 V | 5 mA – 20.0 A | 40–70 Hz | AC | Až 50. řád | Ano | ± (0.4 % + 0.1 + 1 digit) | RS232 / RS485 |

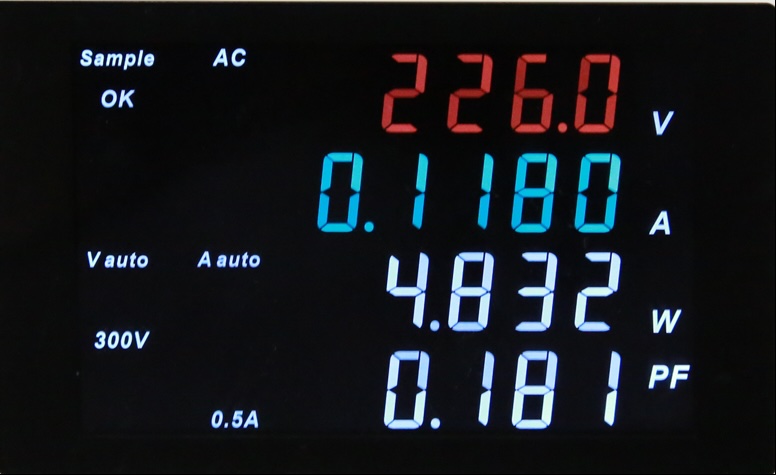

Čtyřhodnotové zobrazeníNa jedné obrazovce se zobrazuje více hodnot současně, takže není třeba často přepínat mezi funkcemi. Zobrazení v 5 číslicích poskytuje vyšší rozlišení a přesnost. |
 |

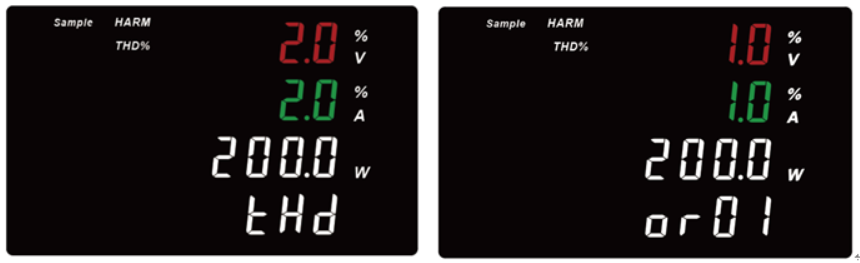

 | Harmonická analýzaModel UTE9811+ využívá synchronizaci pomocí fázově uzamčené smyčky (PLL), která umožňuje analýzu harmonických složek až do 50. řádu. |

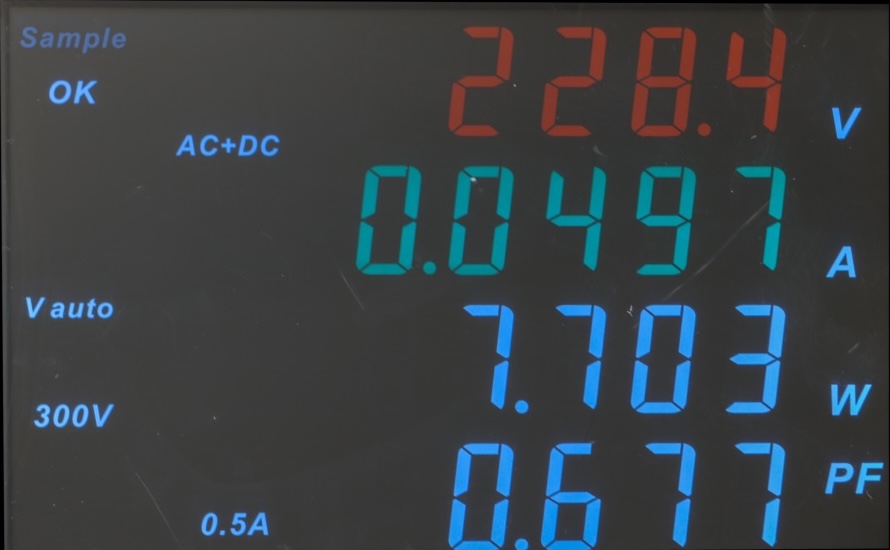

Měření True RMSModel UTE9802+ umožňuje skutečné RMS měření. Umí měřit střídavé (AC), stejnosměrné (DC) i kombinované AC+DC signály s vysokou přesností. |  |
| Dálkové ovládáníPřístroj je vybaven rozhraními RS232 a RS485, což umožňuje připojení k PC nebo PLC pro vzdálené řízení. Podporuje protokoly Modbus a SCPI, což zajišťuje kompatibilitu s automatizačními systémy v průmyslových i laboratorních aplikacích. |

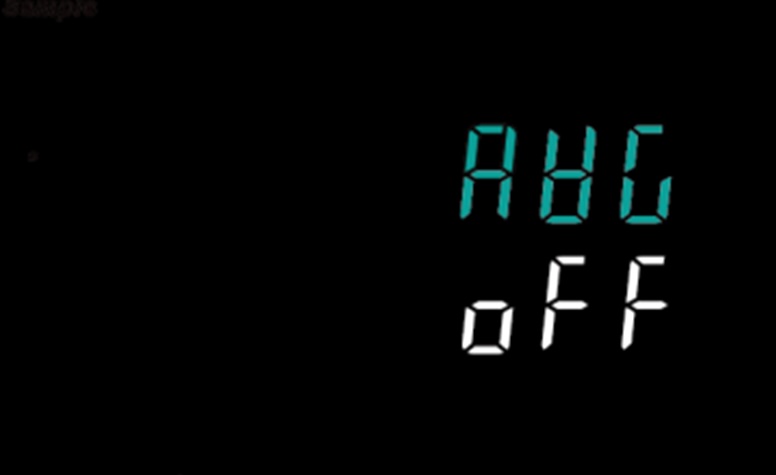

Funkce průměrováníZobrazované hodnoty jsou stabilnější, což je ideální pro měření zátěží nebo napájecích zdrojů s proměnlivým odběrem. |
|

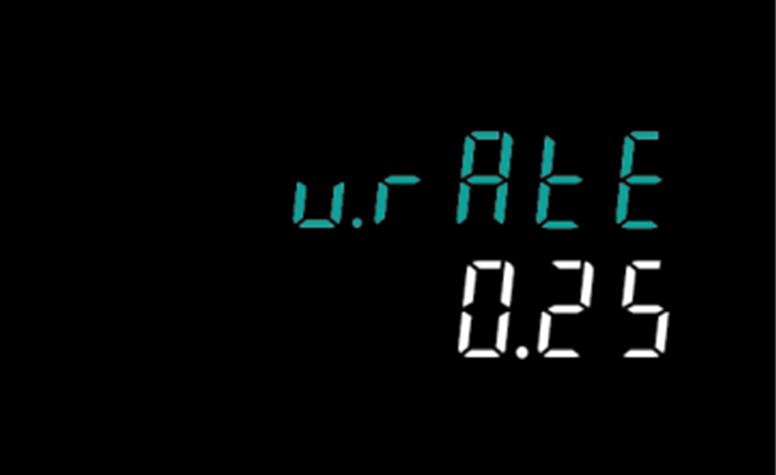

| Nastavitelná frekvence aktualizace zobrazeníUživatel si může nastavit frekvenci obnovování zobrazení podle požadavků konkrétního testu – ideální pro zrychlení hromadného testování. |

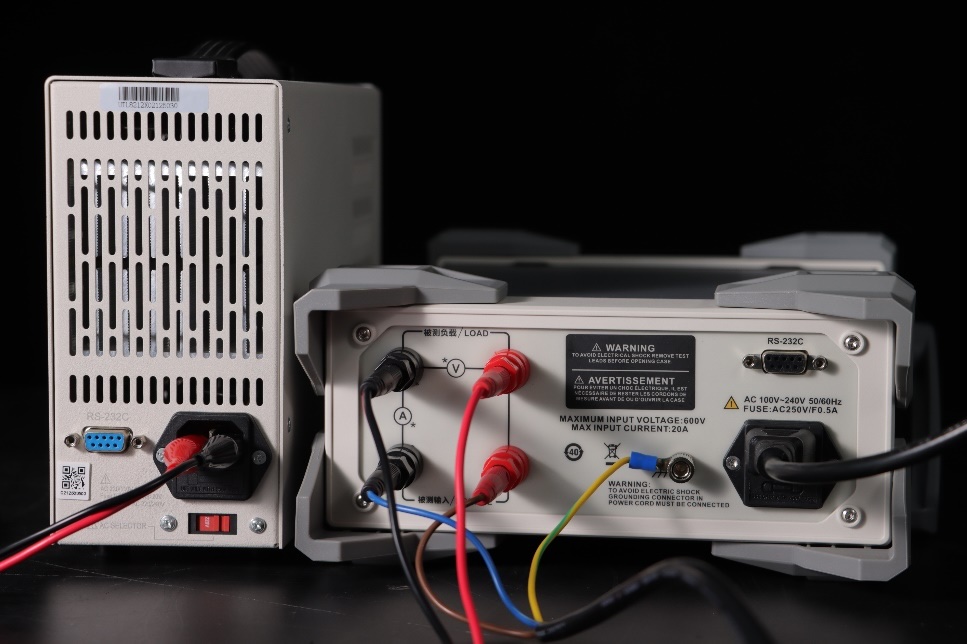

Snadné zapojeníPomocí volitelného testovacího kabelu lze rychle a jednoduše vytvořit měřicí prostředí, bez složitého nastavování. |
|

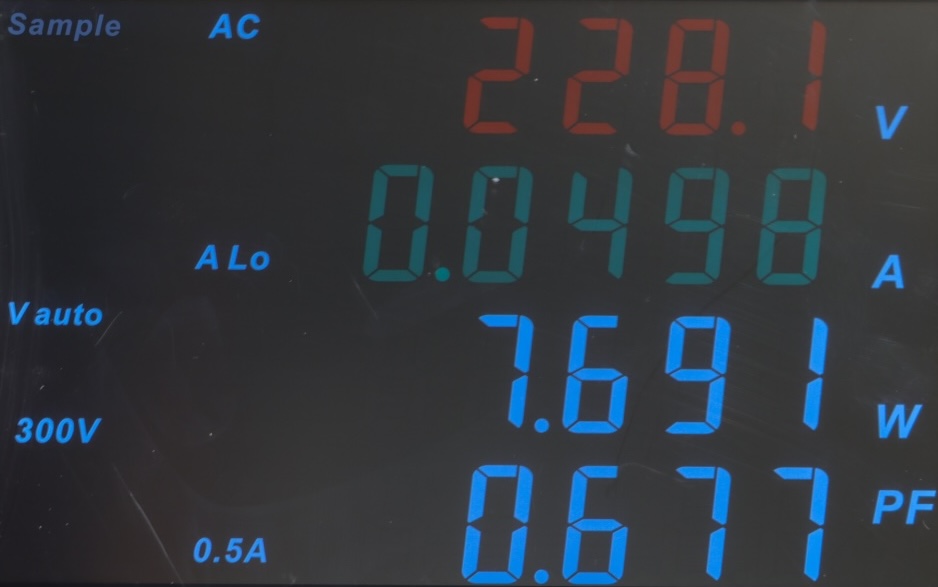

 | Alarmy pro horní a dolní mezJe možné volně nastavit mezní hodnoty proudu a výkonu, při jejichž překročení přístroj opticky i akusticky upozorní. Lze také nastavit zpoždění aktivace alarmu. Alarm na překročení limitních hodnot |
