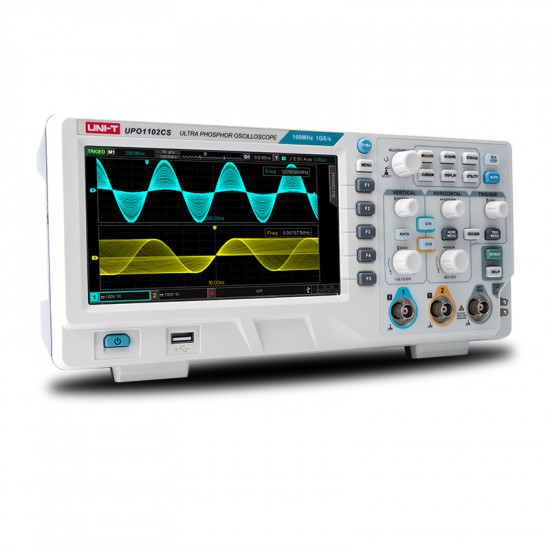

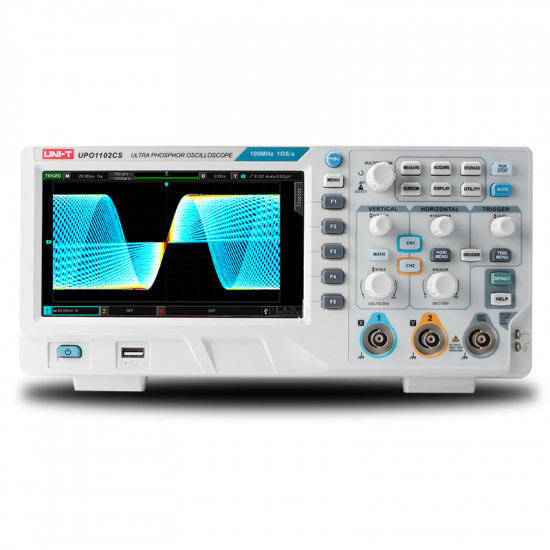

Osciloskop UNI-T UPO1102CS (USB, dvoukanálový, 100 MHz, 1GS/s)

Digitální osciloskop UNI-T UPO1102CS s fosforovým displejem je vysokovýkonný přístroj určený pro komplexní analýzu elektronických signálů. Díky dvoukanálové konfiguraci, šířce pásma 100 MHz a maximální vzorkovací frekvenci 1 GSa/s je tento osciloskop ideální pro výzkum a vývoj, vzdělávací účely i pro průmyslové aplikace. Jeho unikátní schopnost prezentovat trojrozměrná vlnová data s vysokou rychlostí zachycení vlnových forem až 500.000 wfm/s činí z něj efektivní nástroj pro detailní analýzu signálů.

Hlavní vlastnosti:

• Dvoukanálový osciloskop s šířkou pásma 100 MHz
• Maximální vzorkovací frekvence 1 GSa/s na kanál
• Paměťová hloubka 56 Mpts na kanál
• Rychlost zachycení vlnových forem 500.000 wfm/s
• 8bitové vertikální rozlišení, vertikální měřítko od 1 mV/div do 20 V/div
• Možnosti dekódování: RS232, I2C, SPI, CAN, LIN
• 7" TFT LCD displej s rozlišením 800x480
• Rozměry 306 x 138 x 107 mm, váha 3.0 kg

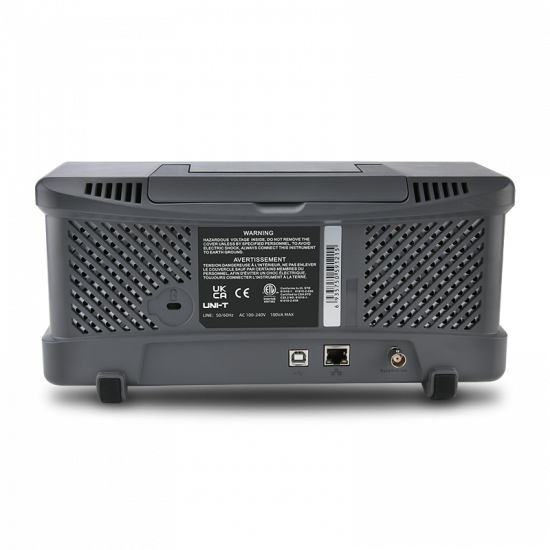

• Rozhraní: USB Host, USB zařízení, LAN, Pass/Fail, Trigger Out
• Vestavěný webový server pro dálkové ovládání
• Pro více podrobností se podívejte do datasheetu v záložce Ke stažení

Přednosti osciloskopu:

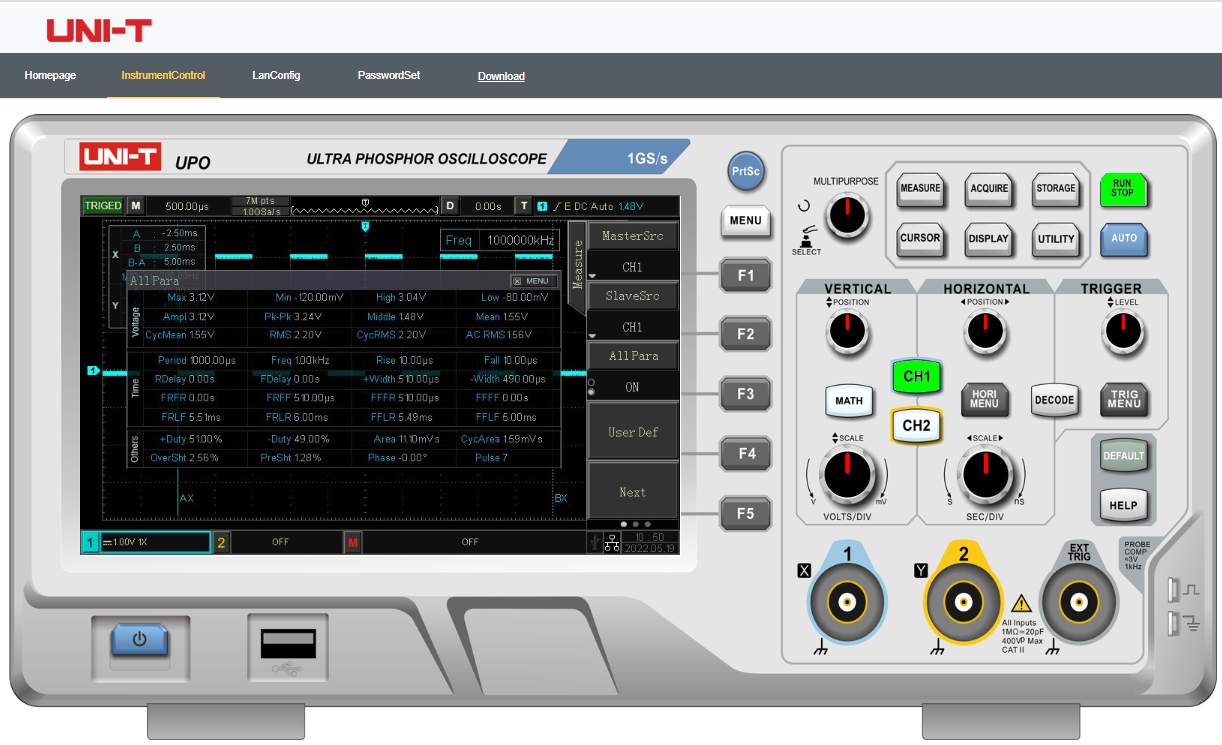

Ovládání přes web

Osciloskop lze připojit a dálkově ovládat přes webovou stránku. Podporuje provoz na PC a mobilních telefonech. To eliminuje potřebu instalovat místní programy, čímž šetří místo a čas.

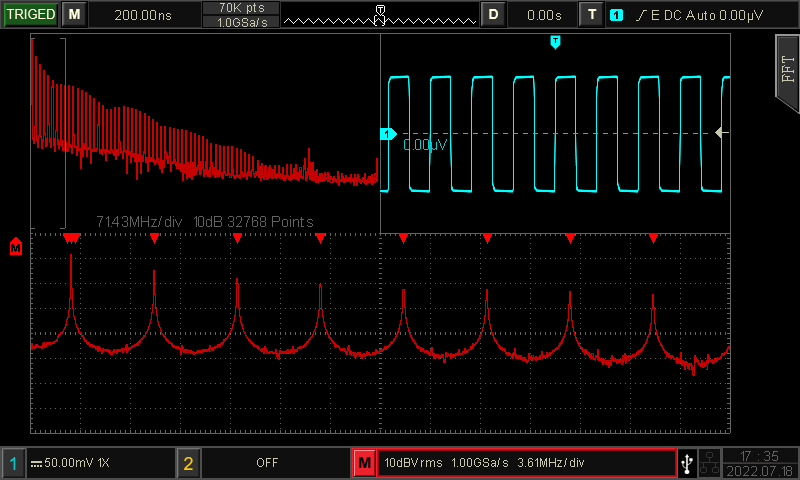

1Mpts FFT vzorkovací bod

Série UPO1000CS má 1Mpts FFT vzorkovacích bodů. Umožňuje také nastavit praktické funkce spektrálního analyzátoru, jako je rozsah frekvencí, detekční režim a značení spektra. To usnadňuje analýzu signálu v frekvenční doméně na osciloskopu.

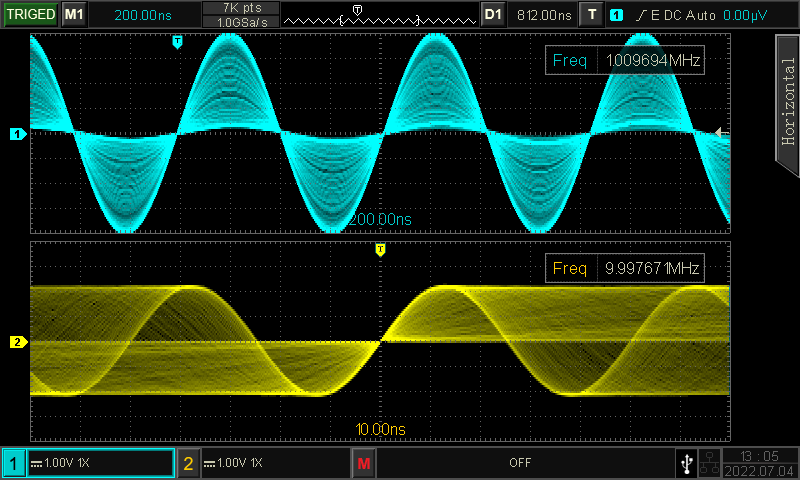

Multi-Scopes

Signály s různými zdroji hodin a velkým rozdílem frekvencí mohou také stabilně zobrazovat vlnový průběh na obrazovce, což je ideální k analýze parametrů vlnového průběhu.

Trigger sériové sběrnice a hardwarové dekódování

Inovativní hardwarové dekódování umožňuje reálné dekódování v reálném čase. Rychlost dekódování s hlubokým ukládáním 56Mpts dosahuje milisekundové úrovně, což řeší problém dlouhého čekání na zobrazení dekódovaných dat. Dekódování nebude ovlivňovat rychlost obnovování vlnového průběhu a vlnový průběh má efekt digitálního fluorescenčního displeje. Seznam událostí může zobrazit dekódovaná data s hlubokým ukládáním a čas balíčku. Tyto vylepšené technologie vám pomohou lépe testovat sériovou sběrnici.

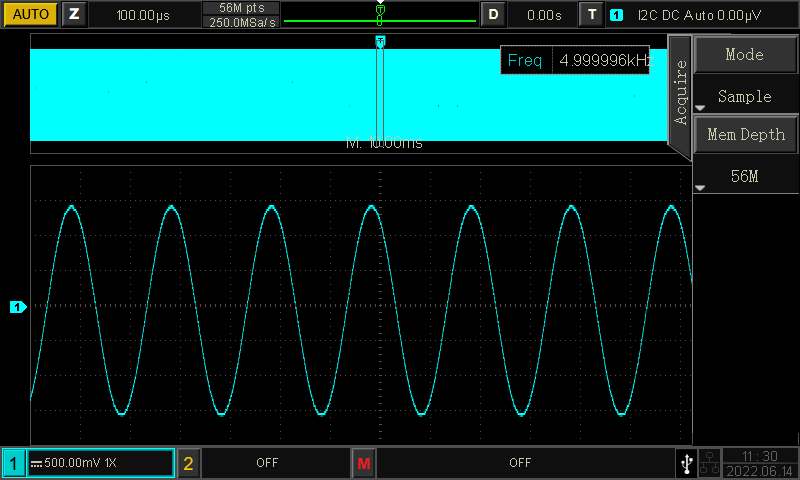

Hluboká hloubka ukládání

Série UPO1000CS má 56M vzorkovacích bodů na kanál. To umožňuje osciloskopu udržovat vysokou vzorkovací rychlost v širším rozsahu časové základny. Zároveň zohledňuje celek a detaily vlnového průběhu, což výrazně zlepšuje schopnost zachytit abnormální vlnové průběhy.

Ultra vysoká rychlost zachytávání

Série UPO1000CS používá inovativní technologii paralelního zpracování digitálních signálů. Má velmi vysokou rychlost zachytávání ve svých produktech. Efektivně snižuje ztrátu signálu a pomáhá vám lépe zachytit abnormální signály.

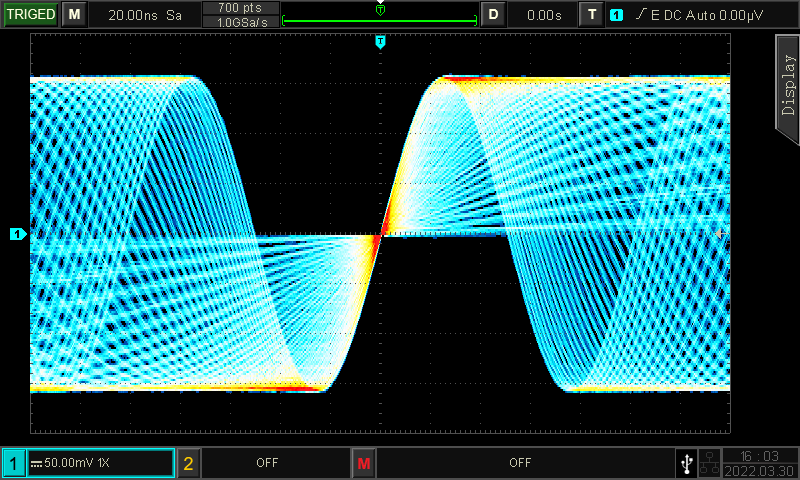

256 úrovní šedé

Originální technologie displeje Ultra Phosphor pro získání více informací o vlnovém průběhu a zlepšení možností detailního pozorování průběhů.

Videa:

Digitální voltmetr - DVM (Digital Voltmeter)

Funkce plného hardwarového dekódování (Full Hardware Decoding Function)

Časový trigger (Setup and Hold Time Trigger)

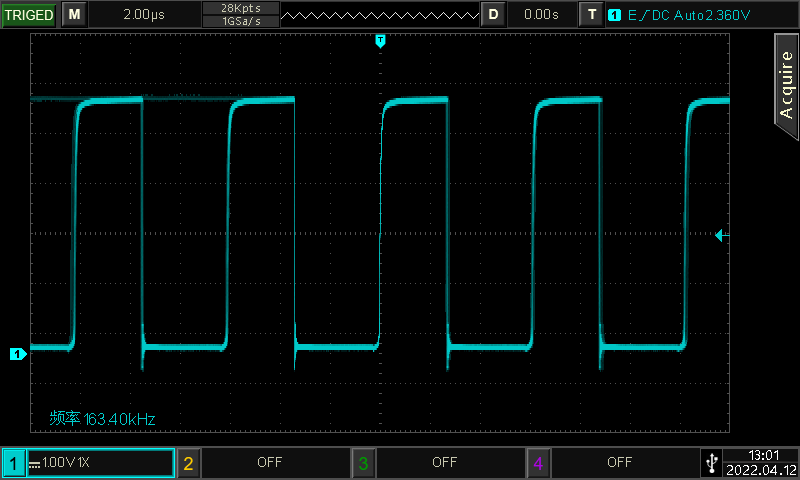

Frekvenční měřič (Frequency Meter)

Runt Trigger

Multi scopes

Nedge Trigger
