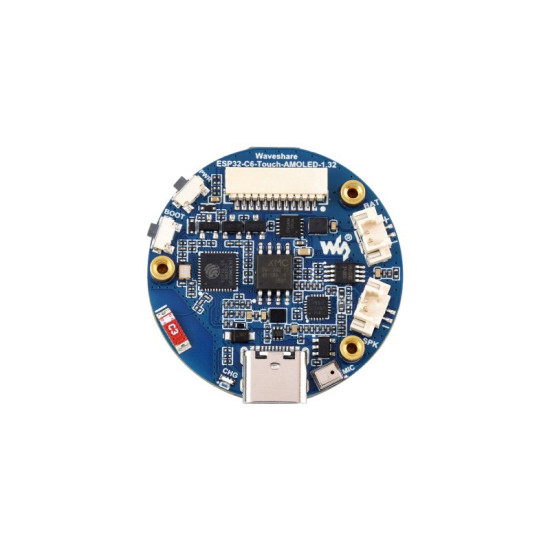

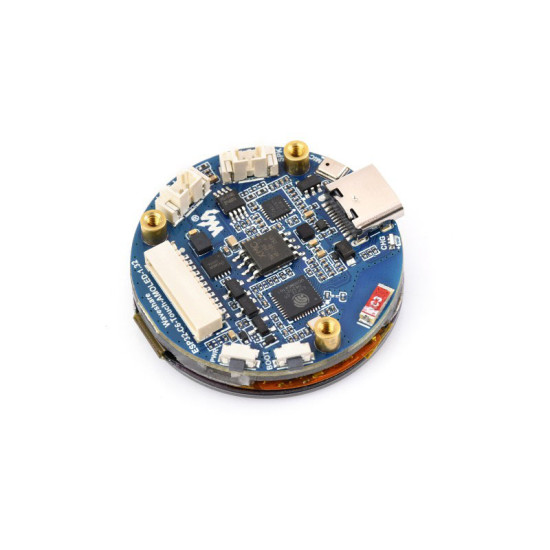

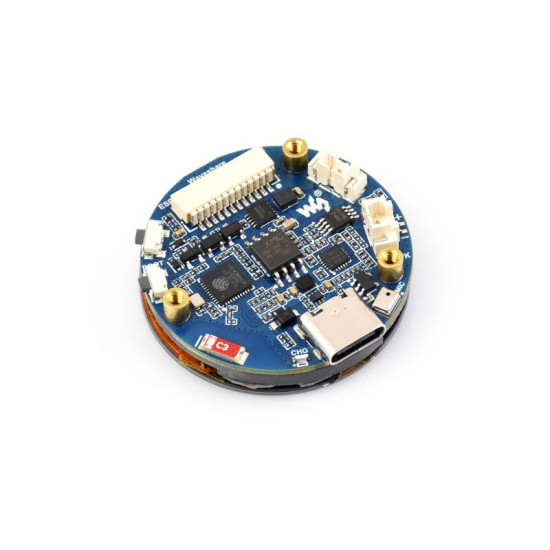

Waveshare ESP32-C6-Touch-AMOLED-1.32 s kulatým AMOLED dotykovým displejem
Novinka
Waveshare ESP32-C6-Touch-AMOLED-1.32 s kulatým AMOLED dotykovým displejem
850,00 Kč
Cena bez DPH: 702,48 Kč
- Počet kusů skladem: 20
- Model: PART-E715
- Pozice: NOVINKA 476P
Waveshare ESP32-C6-Touch-AMOLED-1.32 je kompaktní vývojová deska s procesorem ESP32-C6 a kulatým 1.32" HD AMOLED kapacitním dotykovým displejem. Deska obsahuje napájecí management, mikrofon, nízkopříkonový audio kodek ES8311, konektor pro 3.7V lithiovou baterii, konektor pro reproduktor a SH1.0 12PIN rozšiřující rozhraní. Je určena pro vývoj zařízení s bezdrátovou komunikací, dotykovým ovládáním a audio vstupem/výstupem.
- ESP32-C6 32-bit RISC-V procesor s frekvencí až 160MHz
- Wi-Fi 6, Bluetooth 5 a IEEE 802.15.4 pro Zigbee 3.0 a Thread

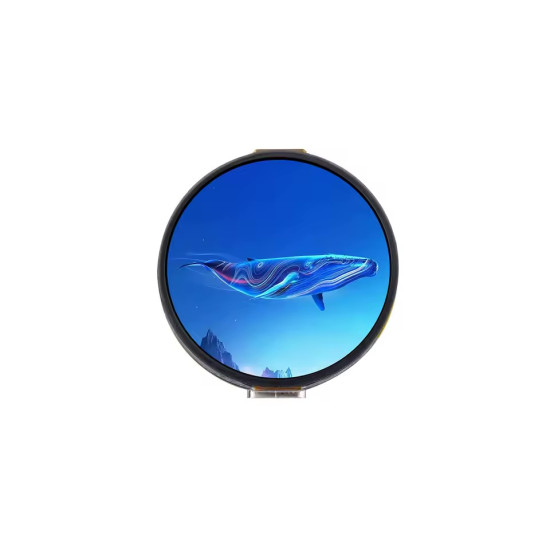

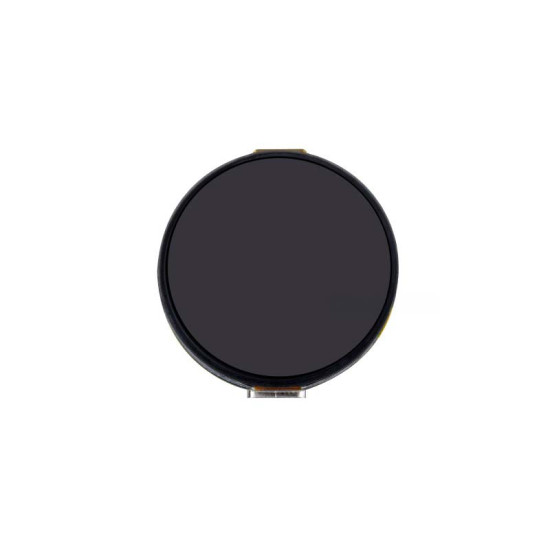

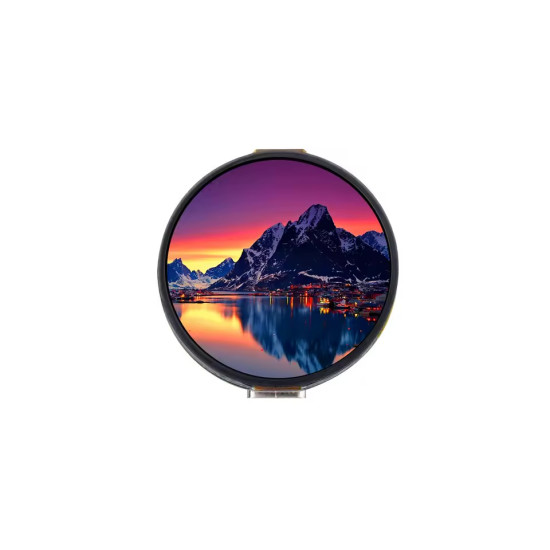

- 1.32" AMOLED kapacitní dotykový displej s rozlišením 466x466px
- 16.7M barev, jas 500cd/㎡ a kontrastní poměr 10000:1
- CO5300 driver displeje přes QSPI a CST820 dotykový řadič přes I2C
- 512KB HP SRAM, 16KB LP SRAM, 320KB ROM a 16MB Flash W25Q128JVSI
- Integrovaný mikrofon a audio kodek ES8311 pro vstup a výstup zvuku
- PWR a BOOT tlačítka, Type-C rozhraní pro nahrávání programu a logování
- MX1.25 2PIN konektor pro 3.7V lithiovou baterii a MX1.25 2PIN konektor pro reproduktor
- SH1.0 12PIN rozšiřující rozhraní pro externí zařízení a ladění
| Výrobce | Waveshare |
| Procesor | ESP32-C6, 32-bit RISC-V single-core |
| Pracovní frekvence | až 160MHz |
| Bezdrátová komunikace | 2.4GHz Wi-Fi 6, Bluetooth 5, IEEE 802.15.4, Zigbee 3.0, Thread |
| Anténa | Onboard Chip Antenna, 2.4GHz Wi-Fi (802.11 b/g/n), Bluetooth 5 (LE) |
| Paměť | 512KB HP SRAM, 16KB LP SRAM, 320KB ROM |
| Flash | 16MB W25Q128JVSI |
| Typ displeje | AMOLED |
| Velikost displeje | 1.32" |
| Rozlišení | 466×466 pixelů |
| Barvy displeje | 16.7M |
| Jas | 500cd/㎡ |
| Kontrastní poměr | 10000:1 |
| Rozhraní displeje | QSPI |
| Ovladač IC displeje | CO5300 |
| Dotykové ovládání | kapacitní |
| Dotykové IC | CST820 |
| Rozhraní dotyku | I2C |
| Audio kodek | ES8311 |
| Mikrofon | Onboard microphone |
| Konektor baterie | MX1.25 2PIN Lithium Battery Header, 3.7V |
| Konektor reproduktoru | MX1.25 2PIN Speaker Header |
| Rozšiřující rozhraní | SH1.0 12PIN Interface |
| Tlačítka | PWR, BOOT |
| USB rozhraní | USB-C |

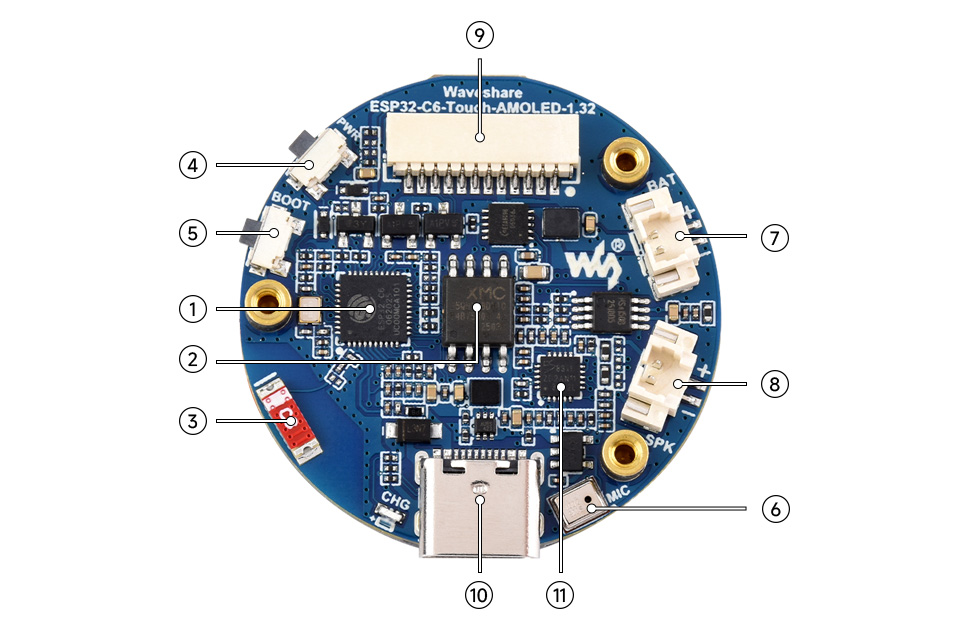

- ESP32-C6 Obsahuje jednojádrový procesor RISC-V s frekvencí 160 MHz, podporuje 2,4GHz Wi-Fi 6 a BLE 5
- W25Q128JVSI 16MB paměť Flash
- Integrovaná čipová anténa Podporuje 2,4GHz Wi-Fi (802.11 b/g/n) a Bluetooth 5 (LE)
- Tlačítko napájení PWR Při provozu na baterii jej lze pomocí programu využít k ovládání napájení
- Tlačítko BOOT Podržením tlačítka BOOT a opětovným zapnutím zařízení přepnete desku do režimu nahrávání programu
- Mikrofon Pro snímání zvuku
- MX1.25 2pinový konektor pro lithiovou baterii Pro připojení lithiové baterie a provoz zařízení z baterie
- MX1.25 2pinový konektor pro reproduktor Výstup audio signálu pro připojení externího reproduktoru
- SH1.0 12pinové rozhraní Pro připojení externích zařízení a ladění, umožňuje flexibilní konfiguraci periferií
- USB-C rozhraní Slouží k nahrávání programu a výpisu logů
- ES8311 Vysoce výkonný nízkopříkonový audio kodek
Dokumentace k desce je dostupná na adrese: https://docs.waveshare.com/ESP32-C6-Touch-AMOLED-1.32
