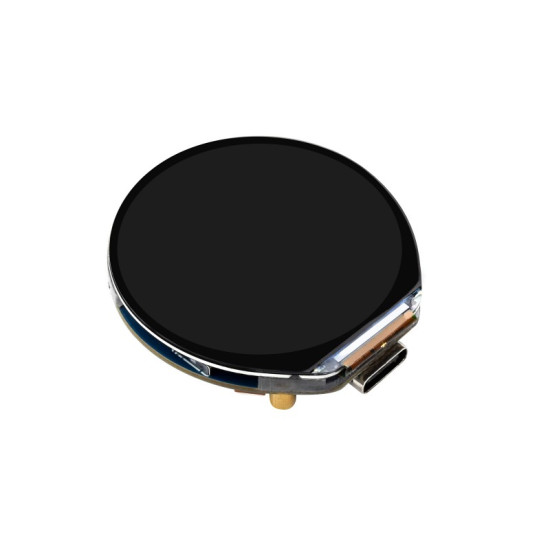

Waveshare ESP32-S3-Touch-LCD-1.46B s kulatým LCD dotykovým displejem
Novinka
Waveshare ESP32-S3-Touch-LCD-1.46B s kulatým LCD dotykovým displejem
970,00 Kč
Cena bez DPH: 801,65 Kč
- Počet kusů skladem: 20
- Model: PART-E714
- Pozice: NOVINKA 475P

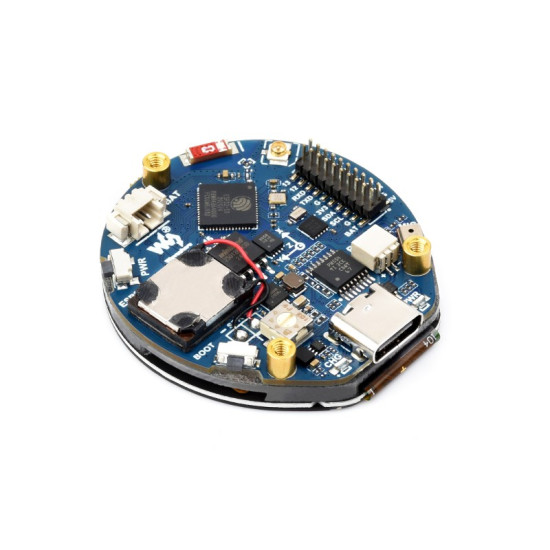

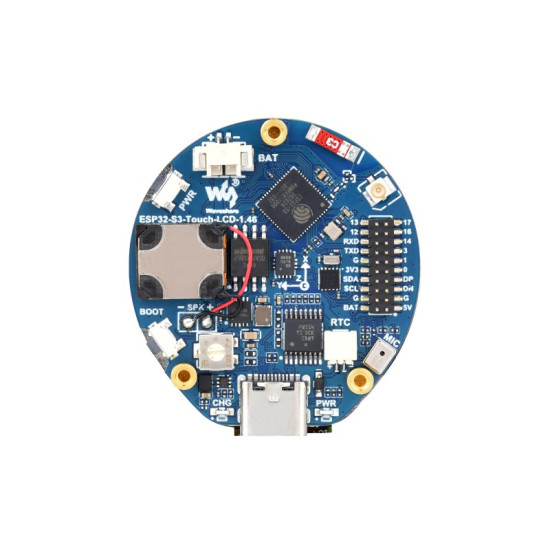

Waveshare ESP32-S3-Touch-LCD-1.46B je vývojová deska s mikrokontrolérem ESP32-S3R8 a kulatým 1.46inch LCD displejem s rozlišením 412x412. Deska podporuje 2.4GHz WiFi 802.11b/g/n a Bluetooth 5 (LE), má integrovanou paměť 16MB Flash a 8MB PSRAM a je vhodná pro vývoj HMI, LVGL GUI a dalších aplikací s ESP32-S3. Tato varianta je bez krycího skla.
- ESP32-S3R8, dvoujádrový Xtensa 32-bit LX7, frekvence až 240MHz
- 2.4GHz WiFi 802.11b/g/n a Bluetooth 5 (LE) s integrovanou anténou
- Vestavěná paměť 512KB SRAM a 384KB ROM, 16MB Flash a 8MB PSRAM

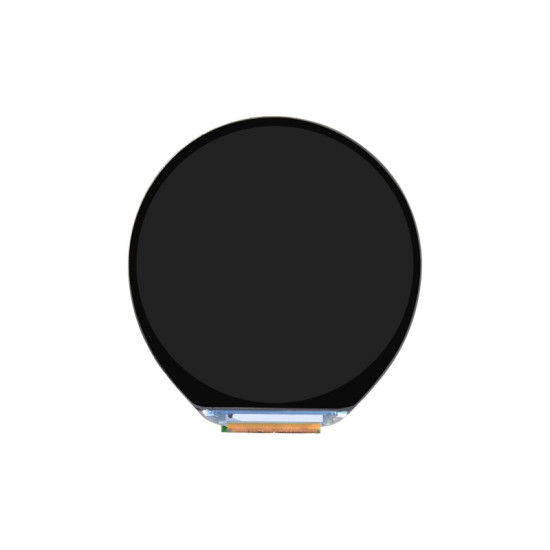

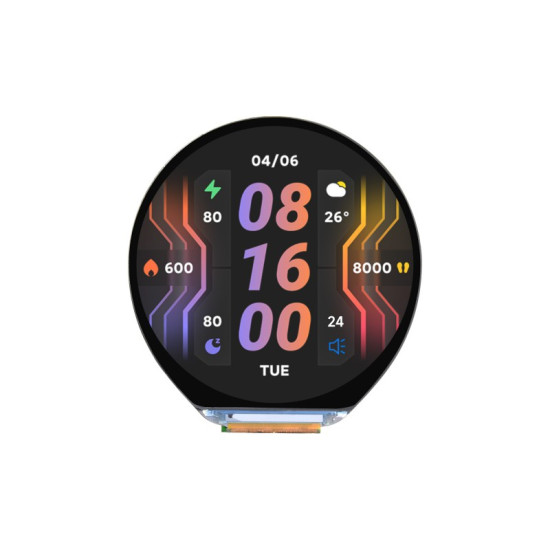

- Kulatý 1.46inch TFT LCD displej, rozlišení 412x412, 16.7M barev
- Dotykové ovládání přes I2C s podporou přerušení
- USB Type-C rozhraní
- šestiosá IMU QMI8658: 3osý akcelerometr a 3osý gyroskop
- RTC čip PCF85063 s konektorem pro RTC baterii
- Integrovaný mikrofon, reproduktor, audio dekodér PCM5101 a zesilovač
- Slot pro TF kartu pro rozšíření úložiště a záznam dat
- Konektor MX1.25 2PIN pro 3.7V lithiovou baterii s podporou nabíjení a vybíjení
- Vyvedená rozhraní UART, I2C a vybrané GPIO piny
- Programovatelná tlačítka PWR/PWM a BOOT
- IPEX1 konektor pro externí anténu po přepájení rezistoru
| Parametr | Hodnota |
| Model | ESP32-S3-Touch-LCD-1.46B |
| Výrobce | Waveshare |
| Hlavní řadič | ESP32-S3 / ESP32-S3R8 |
| Procesor | Xtensa 32-bit LX7 dual-core |
| Maximální frekvence | 240MHz |
| Bezdrátové rozhraní | 2.4GHz WiFi 802.11b/g/n, Bluetooth 5 (LE) |
| Anténa | integrovaná keramická anténa, IPEX1 pro externí anténu |
| SRAM | 512KB |
| ROM | 384KB |
| Flash | 16MB |
| PSRAM | 8MB |
| Typ displeje | TFT |
| Úhlopříčka displeje | 1.46inch |
| Rozlišení | 412x412 |
| Barvy | 16.7M |
| Řadič displeje | SPD2010 |
| Řadič dotyku | SPD2010 |
| Dotykové rozhraní | I2C, přerušení |
| IMU | QMI8658, 6-axis IMU, 3-axis accelerometer, 3-axis gyroscope |
| RTC | PCF85063 |
| Audio | PCM5101, mikrofon, reproduktor, výkonový zesilovač |
| GPIO expandér | TCA9554PWR |
| Napájecí modul | MP1605GTF-Z, výstup až 2A (MAX) |
| Rozhraní | USB Type-C, UART, I2C, GPIO |
| Paměťová karta | TF card slot |
| Bateriový konektor | MX1.25 2PIN pro 3.7V lithiovou baterii, nabíjení/vybíjení |
| RTC baterie | RTC Batt header, podporuje nabíjení |
| Tlačítka | PWR/PWM, BOOT, battery power control button |

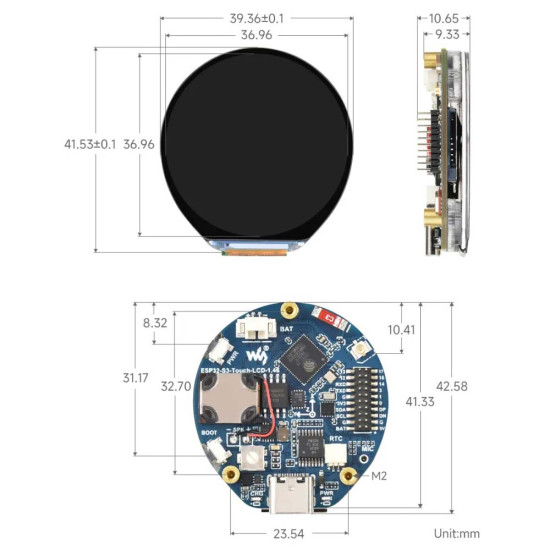

| Upevňovací šrouby | M2 |
| Provedení | bez krycího skla |
| Původ | China Mainland |

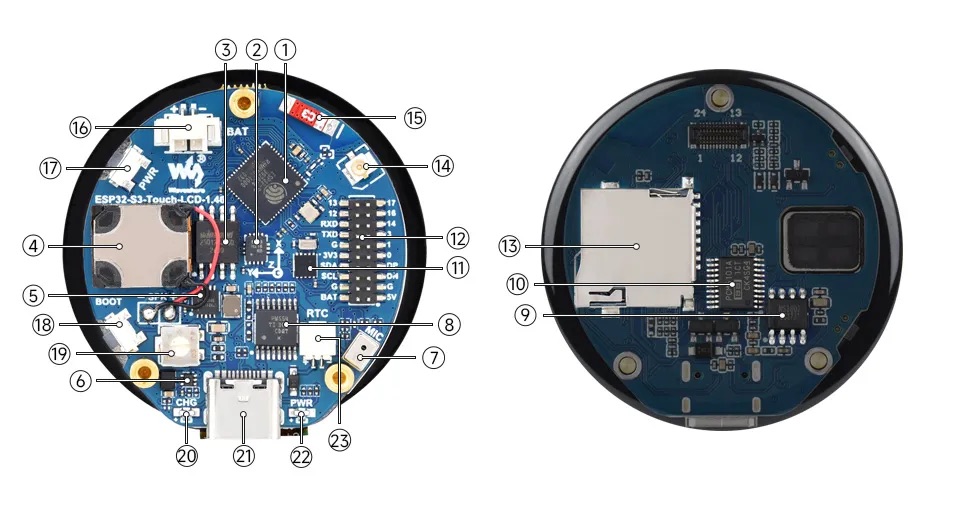

- ESP32-S3R8 Dvoujádrový procesor s pracovní frekvencí až 240 MHz
- Senzor pohybu QST QMI8658 (šestiosá IMU obsahující 3osý gyroskop a 3osý akcelerometr)
- 16MB Flash Paměť Flash 16 MB
- Reproduktor
- Čip pro správu nabíjení baterie
- MP1605GTF-Z Napájecí modul, podporuje výstupní proud až 2 A (max.)
- Mikrofon
- TCA9554PWR GPIO expandér
- Čip výkonového zesilovače
- PCM5101 Čip audio dekodéru
- RTC čip Hodiny reálného času PCF85063
- Multifunkční pinová lišta Vyvádí několik GPIO pinů
- Slot pro TF kartu Umožňuje připojení vysokokapacitních TF karet
- IPEX1 konektor Možnost přepnutí na externí anténu přepájením rezistoru na desce
- Integrovaná keramická anténa
- Konektor baterie MX1.25 2pinový konektor pro 3,7V lithiovou baterii, podporuje nabíjení i vybíjení
- Tlačítko pro ovládání napájení z baterie Používá se se softwarovou podporou
- Tlačítko BOOT
- Otočný ovladač hlasitosti
- Indikátor nabíjení Pokud je připojena systémová baterie, svítí během nabíjení a po plném nabití zhasne; bez připojené systémové baterie nemusí být stav indikace jednoznačný
- Type-C port
- Indikátor napájení
- Konektor baterie RTC Pro připojení dobíjecí baterie zálohování RTC
Dokumentace výrobce: www.waveshare.com/wiki/ESP32-S3-Touch-LCD-1.46B
