Waveshare UART TO ETH (B) TTL UART–Ethernet převodník
Novinka

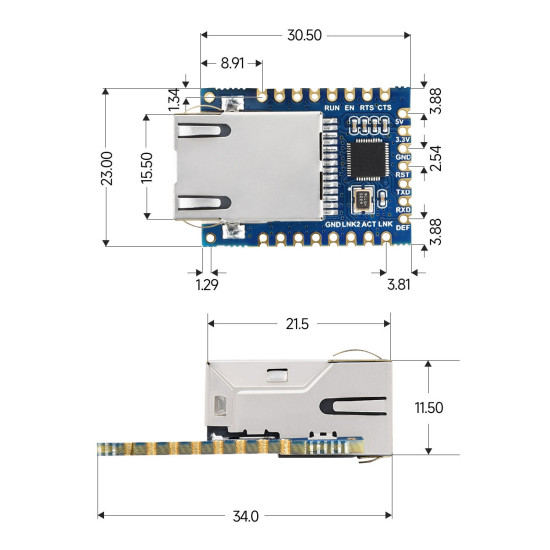

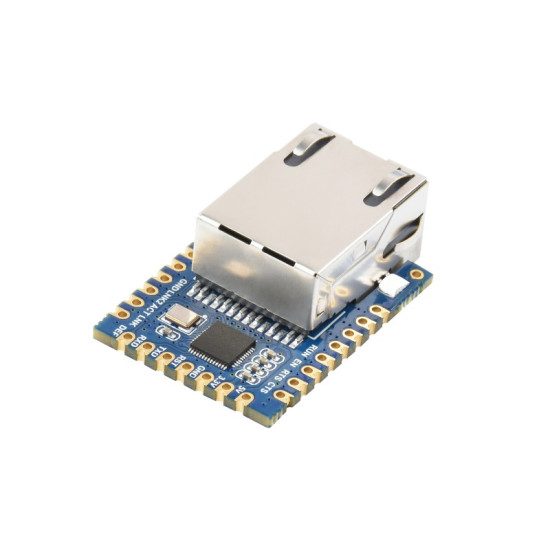

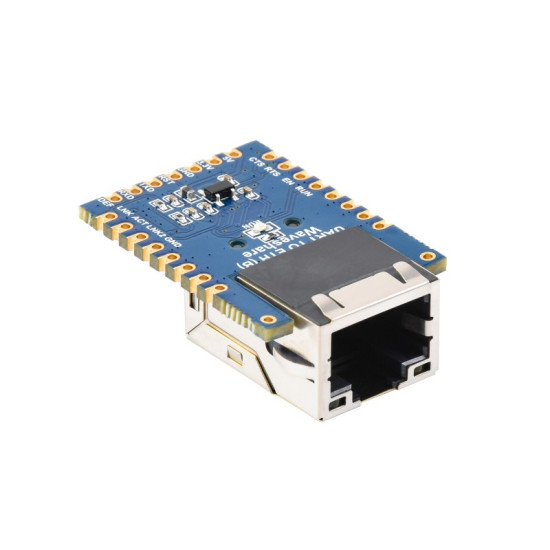

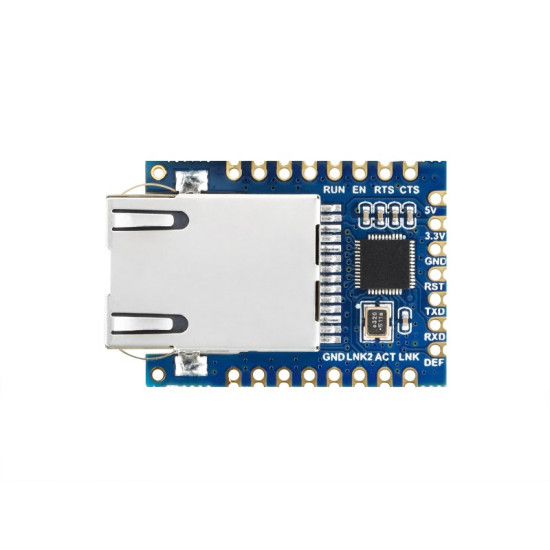

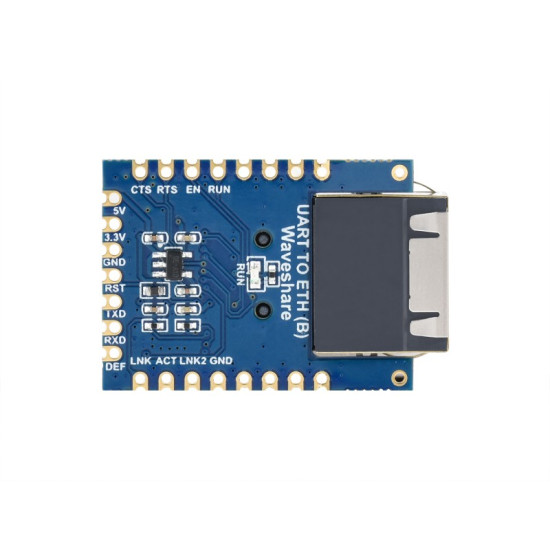

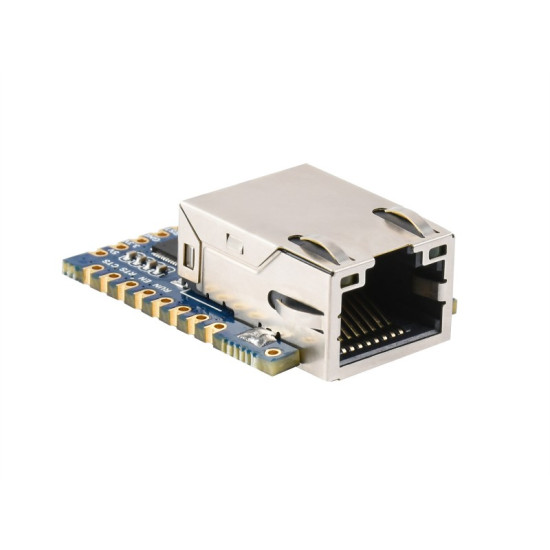

Waveshare UART TO ETH (B) TTL UART–Ethernet převodník
295,00 Kč
Cena bez DPH: 243,80 Kč
- Počet kusů skladem: 50
- Model: PART-E713
- Pozice: 1BD-F-04
Waveshare UART TO ETH (B) je kompaktní TTL UART na Ethernet modul určený pro vestavbu do průmyslových, IoT a zabezpečovacích zařízení. Modul má pájecí půlotvory, rozhraní UART s 3.3V TTL úrovněmi a Ethernet rozhraní. Podporuje transparentní přenos dat, režimy TCP Server, TCP Client, UDP, UDP Multicast, Modbus gateway, MQTT gateway, NTP a uživatelsky definovaný heartbeat nebo registrační paket. Produkt je standardně dodáván bez předpájené pinové lišty.
- Převodník TTL UART na Ethernet v mini provedení
- Model: UART TO ETH (B)
- Napájecí vstup 5V nebo 3.3V
- UART rozhraní s 3.3V TTL úrovní
- Podpora TCP Server / TCP Client / UDP / UDP Multicast
- TCP Server podporuje až 30 TCP připojení současně
- TCP Client podporuje současné připojení k 7 cílovým IP adresám
- Podpora Modbus RTU na Modbus TCP, MQTT gateway, UART na JSON
- Podpora DHCP, DNS, NTP, HTTP GET a HTTP POST
- Konfigurace přes Web browser nebo PC software
- Pájecí půlotvory pro přímou integraci do DPS
| Výrobce | Waveshare |
| Part No. | UART TO ETH (B) |
| Typ modulu | TTL UART to Ethernet Mini Module |
| Napájení | 5V / 3.3V |
| UART úroveň | 3.3V TTL |
| Komunikační režimy | TCP Server, TCP Client, UDP, UDP Multicast |
| TCP Server | až 30 TCP connections současně |
| TCP Client | až 7 target IPs současně |
| Baud rate | 1200~115200bps |
| Datové bity | 5~9 bits |
| Parita | no check, odd check, even check, mark, space |
| Podporované protokoly a funkce | Modbus RTU to Modbus TCP, MQTT gateway, JSON to Modbus RTU, 645-meter protocol, NTP, DHCP, DNS, HTTP POST, HTTP GET |
| Výchozí IP při resetu parametrů | 192.168.1.254 |
| Výchozí maska | 255.255.255.0 |
| Výchozí gateway | 192.168.1.1 |
| RST | reset pin, low active, minimální čas low-level 100ns |
| RUN | pracovní indikátor, výstup obdélníkového signálu s periodou 2 seconds |
| Doporučení pro LED na RUN | 4.7K rezistor a LED proti GND |
| Indikátory | Working status Indicator (Red), Network LINK indicator (Green), Data communication indicator (Orange) |
| Wiki | https://www.waveshare.com/wiki/UART_TO_ETH_(B) |

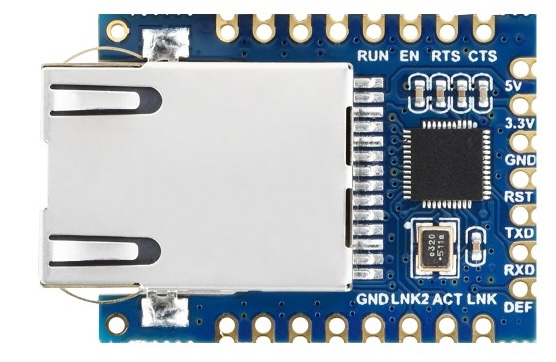

| Pin | Typ | Popis |
|---|---|---|
| 5V | Napájení | Napájecí vstup 5 V |
| 3.3V | Napájení | Napájecí vstup 3,3 V |
| GND | Zem | Zem / GND |
| RST | Reset | Resetovací pin, aktivní v nízké úrovni. Doporučuje se použít resetovací čip MAX811REUS nebo podobný. Rušení lze filtrovat kondenzátorem 0,1 µF. Minimální doba nízké úrovně je 100 ns. |
| TXD | Výstup | Pin pro vysílání sériových dat z modulu, úroveň 3,3V TTL. Lze jej připojit na RXD uživatelského MCU. |
| RXD | Vstup | Pin pro příjem sériových dat do modulu, úroveň 3,3V TTL. Lze jej připojit na TXD uživatelského MCU. |
| DEF | Vstup | Při stažení pinu na úroveň 0 a podržení déle než 1 sekundu se modul restartuje s výchozím nastavením: IP adresa 192.168.1.254, režim statické IP, maska sítě 255.255.255.0 a brána 192.168.1.1. Resetovací parametry lze nastavit také pomocí konfiguračního souboru param.txt. |
| RUN | Výstup | Indikátor provozu. Pokud čip pracuje správně, na výstupu je obdélníkový signál s periodou 2 sekundy. Přes odpor 4,7 kΩ lze připojit LED proti zemi; svítící LED indikuje, že čip pracuje. |
| EN | Výstup | Řízení vysílání pro RS485. Běžně je na úrovni 0, při odesílání dat modulem na sériový port přejde na úroveň 1. Lze jej připojit přímo na pin TXD_EN čipu MAX485. |
| RTS | Výstup | Výstup hardwarového řízení toku. Po nastavení řízení toku na CTS/RTS nebo DTR/DSR je RTS běžně na úrovni 0. Pokud je RTS = 1, znamená to, že modul nemůže přijímat data a uživatelský MCU by měl přestat data do modulu odesílat. |
| CTS | Vstup | Vstup hardwarového řízení toku. Pokud je čip nakonfigurován pro režim CTS/RTS nebo DSR/DTR, sériový port čipu odesílá data ven pouze tehdy, když je CTS = 0. |
| GND | Zem | Zem / GND |
| LINK2 | Výstup | Pokud je na úrovni 0, znamená to, že je připojen síťový kabel do konektoru RJ45. |
| ACT | Výstup | Indikátor dat. Úroveň 0 indikuje odesílání nebo příjem dat na sériovém portu. Při komunikaci se však tento pin přepíná mezi 0 a 1. Stav ACT = 1 proto nelze použít jako spolehlivý příznak, že neprobíhá žádná datová komunikace. |
| LINK | Výstup | Indikátor TCP spojení. Pokud je na úrovni 0, modul navázal TCP/UDP spojení se síťovým serverem a může normálně odesílat i přijímat data. Pokud je v tomto stavu odpojen síťový kabel, pin LINK se změní na úroveň 1. |
Modul lze použít jako IoT gateway, komunikační rozhraní pro PLC, převodník pro vzdálený monitoring, síťové rozhraní pro zařízení v oblasti měření energie, smart meteringu a zabezpečovacích systémů.
