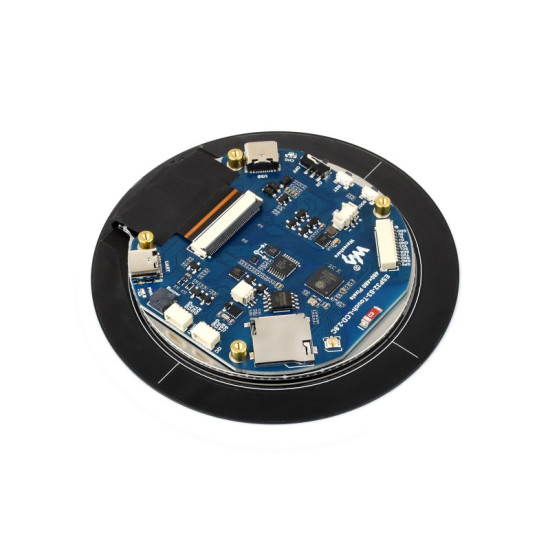

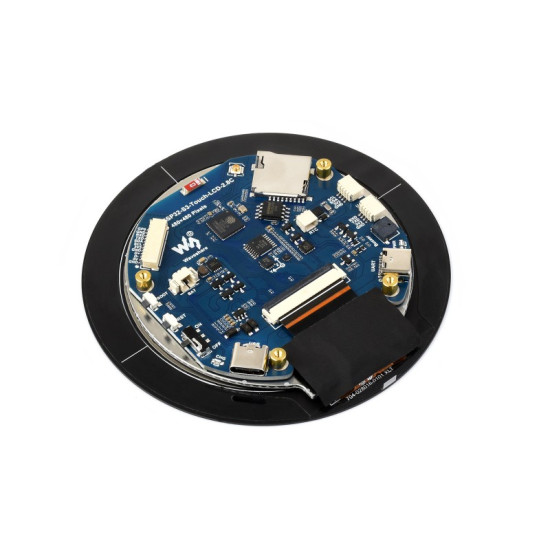

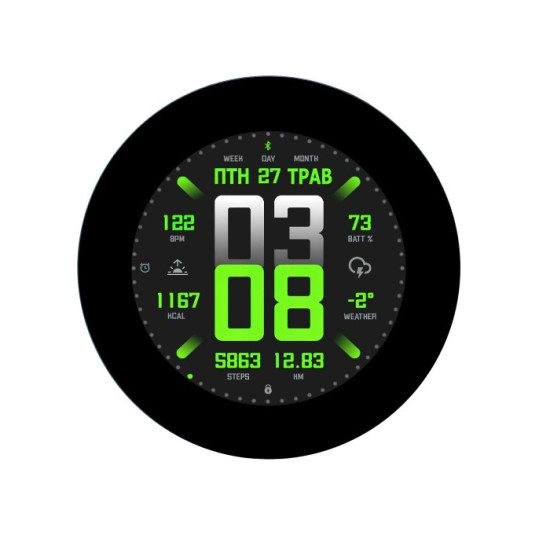

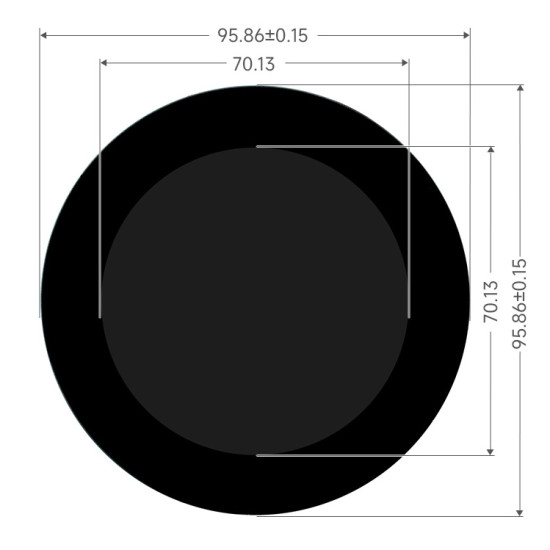

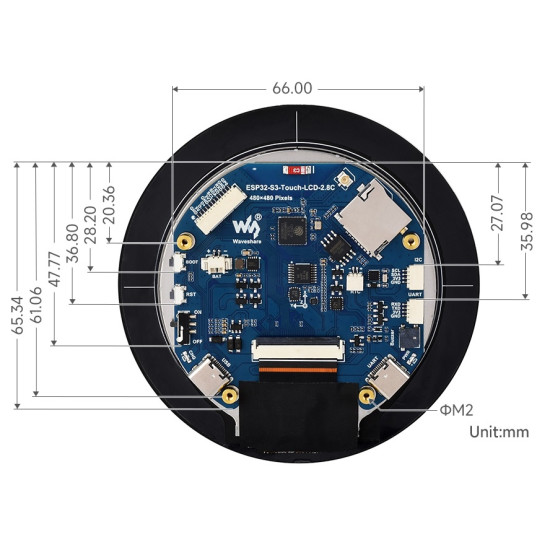

Waveshare ESP32-S3-Touch-LCD-2.8C s kulatým IPS LCD dotykovým displejem

ESP32-S3-Touch-LCD-2.8C je mikrokontrolérová vývojová deska s kulatým 2.8 palcovým IPS LCD displejem a kapacitním dotykovým ovládáním. Deska využívá ESP32-S3 s 32bit dvoujádrovým procesorem Xtensa LX7 až 240MHz, podporuje 2.4GHz Wi-Fi 802.11 b/g/n a Bluetooth 5 (LE). Integrovaný displej s rozlišením 480×480 je připojen přes RGB rozhraní, dotyková vrstva komunikuje přes I2C. Díky velké kapacitě Flash a PSRAM zvládne plynule běh grafických aplikací, například LVGL, což z desky dělá vhodný základ pro rychlý vývoj HMI aplikací.

• ESP32-S3 s 32bit dvoujádrovým procesorem Xtensa LX7 až 240MHz
• Podpora 2.4GHz Wi-Fi 802.11 b/g/n a Bluetooth 5 (LE)
• Vestavěná anténa
• 512KB SRAM a 384KB ROM
• 16MB Flash a 8MB PSRAM na desce
• 2.8 palcový kapacitní dotykový IPS LCD displej
• Rozlišení 480×480 pixelů, kontrastní poměr 1200:1, pozorovací úhel 160°
• RGB rozhraní displeje, ovladač ST7701
• I2C dotykové rozhraní, dotykový IC GT911
• 5bodové kapacitní dotykové ovládání s podporou přerušení
• Rozhraní UART, I2C a vybrané IO piny
• Integrovaný full-speed USB port
• QMI8658 6osý senzor, RTC senzor, TF slot a modul správy nabíjení baterie
• Podpora flexibilního taktování a více napájecích režimů pro nízkou spotřebu
• Podpora ESP-IDF a Arduino IDE, dostupné SDK, příklady a návody

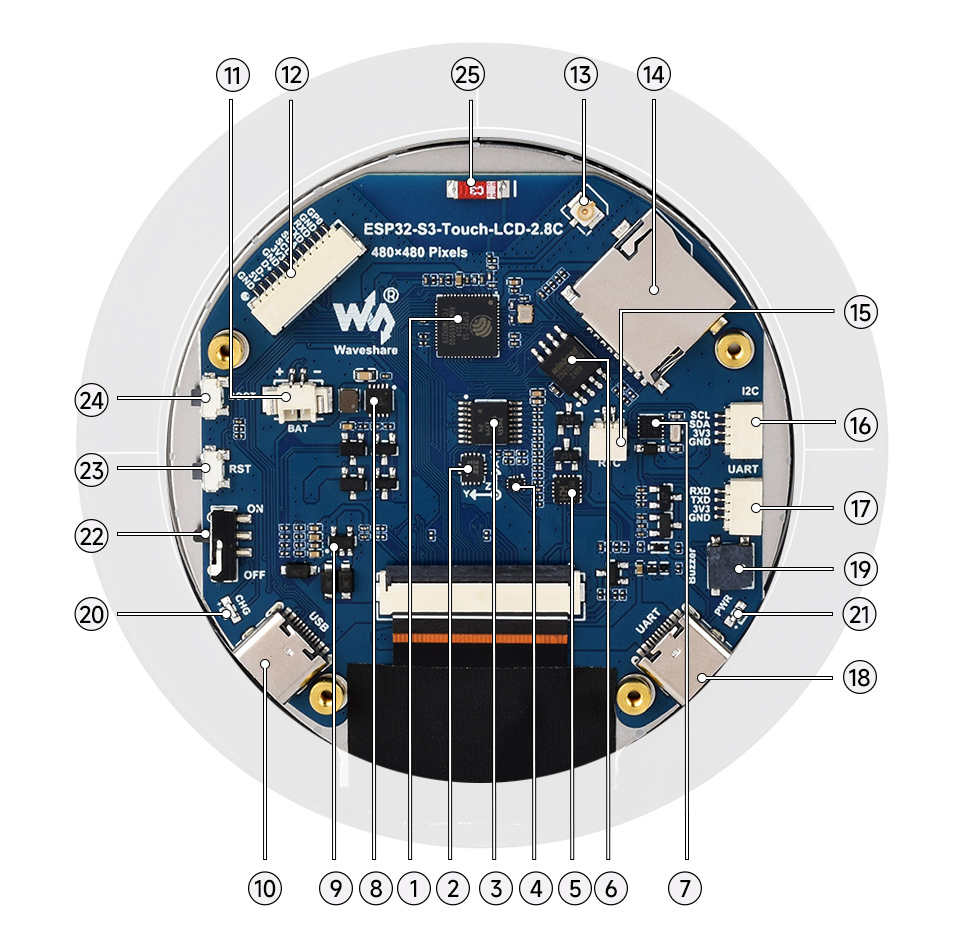

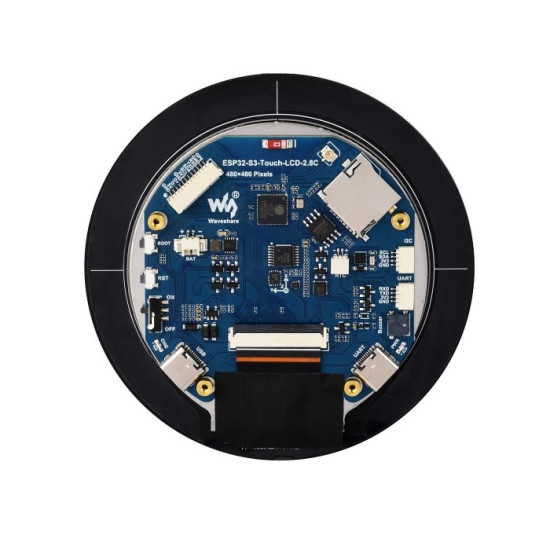

1. ESP32-S3R8 Dvoujádrový procesor s pracovní frekvencí až 240 MHz
2. Senzor pohybu QST QMI8658 (6osý gyroskop + akcelerometr)
3. TCA9554PWR GPIO expandér, všechny piny jsou využité a nejsou vyvedené ven
4. FSUSB42UMX Čip pro výběr UART rozhraní: při připojení UART přes USB-C je 4pinový UART deaktivován; pokud UART USB-C připojen není, je 4pinový UART aktivní
5. CH343P USB–UART převodník s integrovaným obvodem pro automatické nahrávání programu, umožňuje flashování bez dalších kroků
6. 16MB Flash Paměť Flash 16 MB
7. RTC čip Hodiny reálného času PCF85063
8. Čip pro správu nabíjení baterie
9. ME6217C33M5G LDO stabilizátor s nízkým úbytkem napětí, proud max. 800 mA
10. USB Type-C port
11. Konektor baterie MX1.25 2pinový konektor pro 3,7V lithiovou baterii, podporuje nabíjení i vybíjení

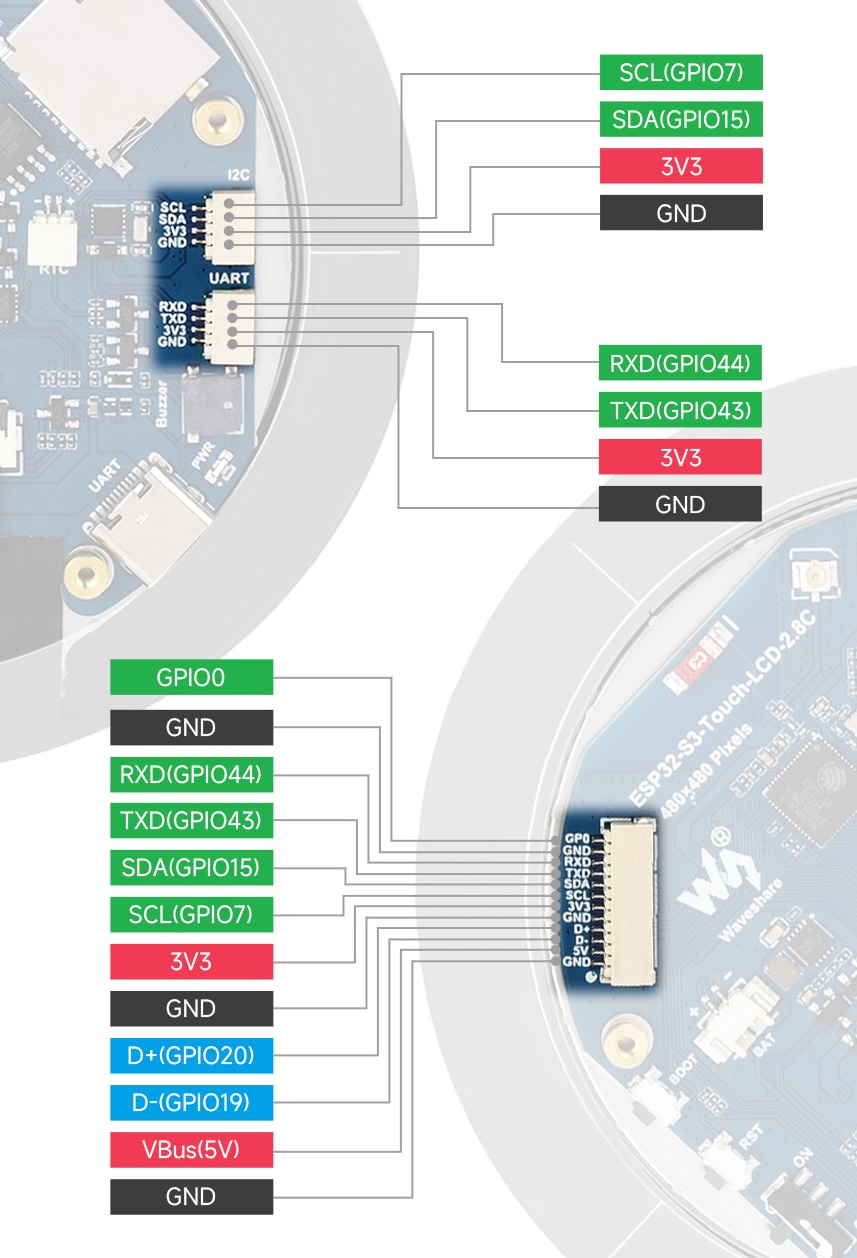

12. 12pinové multifunkční rozhraní
13. IPEX1 konektor Možnost přepnutí na externí anténu přepájením rezistoru na desce
14. Slot pro TF kartu
15. Konektor baterie RTC Pro připojení dobíjecí baterie zálohování RTC
16. I2C konektor Připojen k dalším čipům na desce; slouží pouze pro připojení externích I2C zařízení, nelze jej přemapovat na jiné funkce
17. UART konektor Toto rozhraní není dostupné, pokud je připojeno USB–UART rozhraní přes USB-C
18. USB–UART Type-C port Pro programování, ladění a napájení
19. Bzučák
20. Indikátor nabíjení Pokud je připojena systémová baterie, svítí během nabíjení a po plném nabití zhasne; bez připojené systémové baterie nemusí být stav indikace jednoznačný
21. Indikátor napájení
22. Vypínač napájení z baterie
23. Tlačítko RESET
24. Tlačítko BOOT

Obsah balení: 1x ESP32-S3-Touch-LCD-2.8C, 1x SH1.0 12PIN kabel ~100mm, 2x SH1.0 4PIN kabel ~100mm

Více informací na https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-2.8C
