Waveshare ESP32-S3-Zero vývojová deska
Novinka
Waveshare ESP32-S3-Zero vývojová deska
268,00 Kč
Cena bez DPH: 221,49 Kč
- Počet kusů skladem: 49
- Model: PART-E700
- Pozice: 1CB-H-03

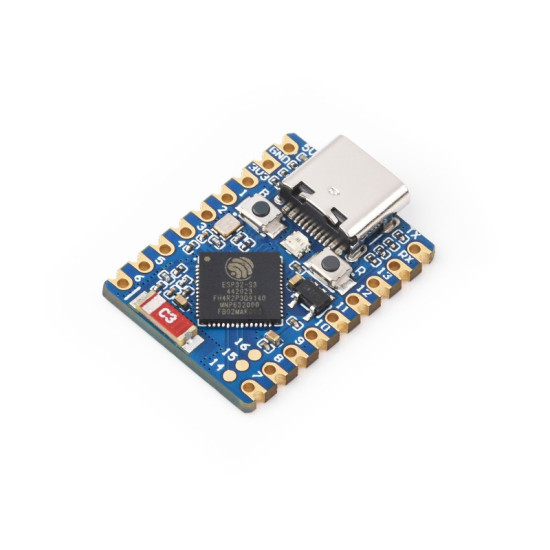

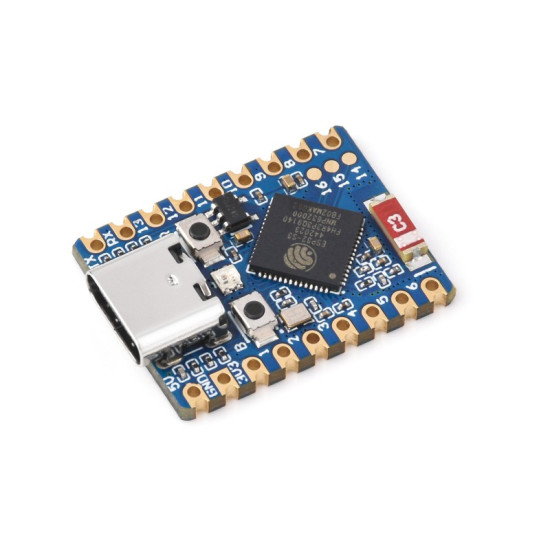

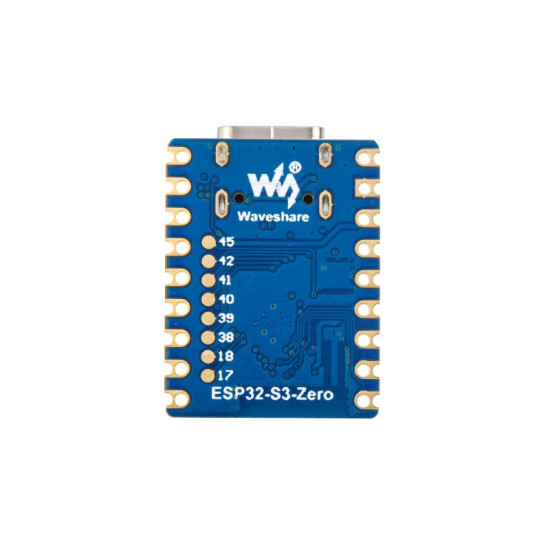

Waveshare ESP32-S3-Zero je kompaktní vývojová deska založená na čipu ESP32-S3FH4R2 s dvoujádrovým procesorem Xtensa® 32-bit LX7. Deska je ve variantě bez pinové lišty, má castellated module provedení s půlotvory pro SMD integraci, integrovanou keramickou 2.4G anténu, USB Type-C port a vyvedené GPIO piny pro periferní rozhraní.
- Procesor Xtensa® 32-bit LX7 dual-core s frekvencí až 240MHz
- Podpora 2.4GHz Wi-Fi (802.11 b/g/n) a Bluetooth® 5 (LE)
- Integrovaná paměť 512KB SRAM a 384KB ROM
- Osazeno 4MB Flash a 2MB PSRAM

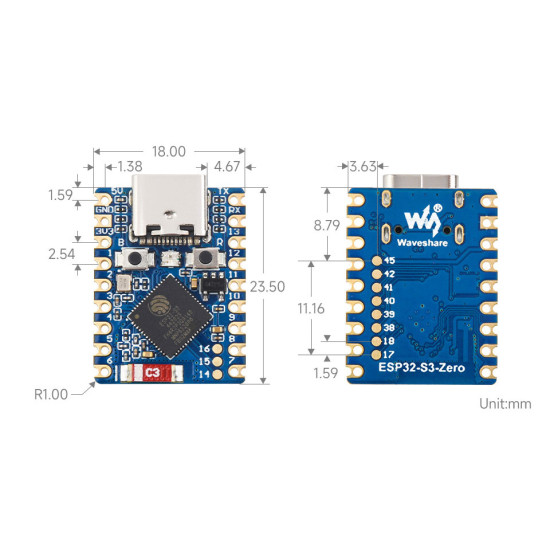

- Castellated module provedení pro připájení na nosnou desku
- USB Type-C pro nahrávání programu a ladění

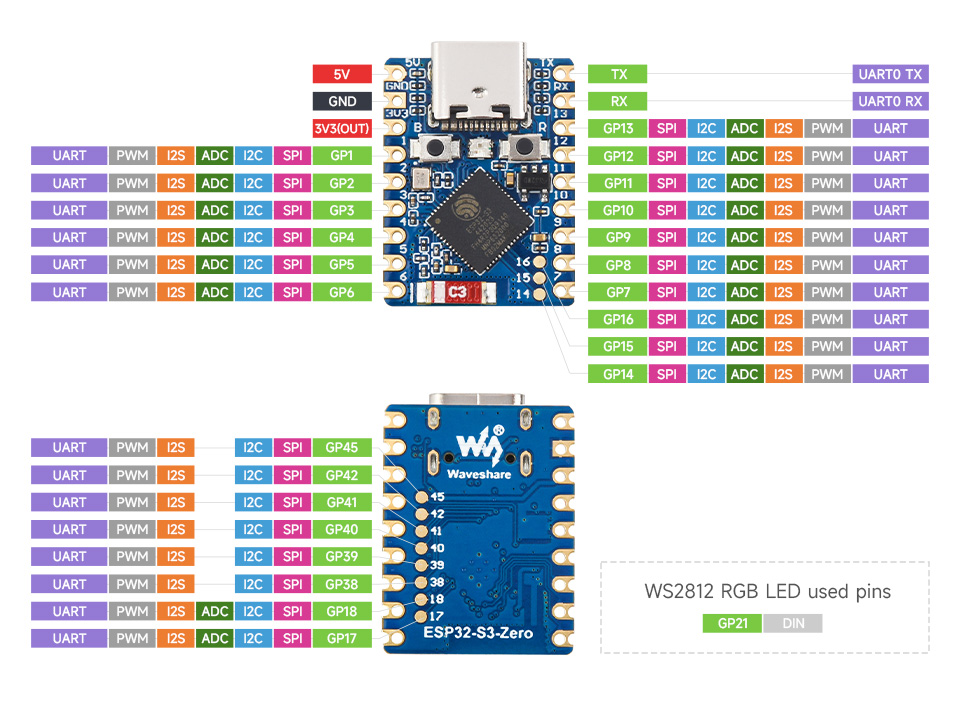

- 24×GPIO s podporou rozhraní 4×SPI, 2×I2C, 3×UART, 2×I2S a 2×ADC
- Integrovaná WS2812 RGB LED připojená na GPIO21
- Podpora MicroPython, ESP-IDF a Arduino

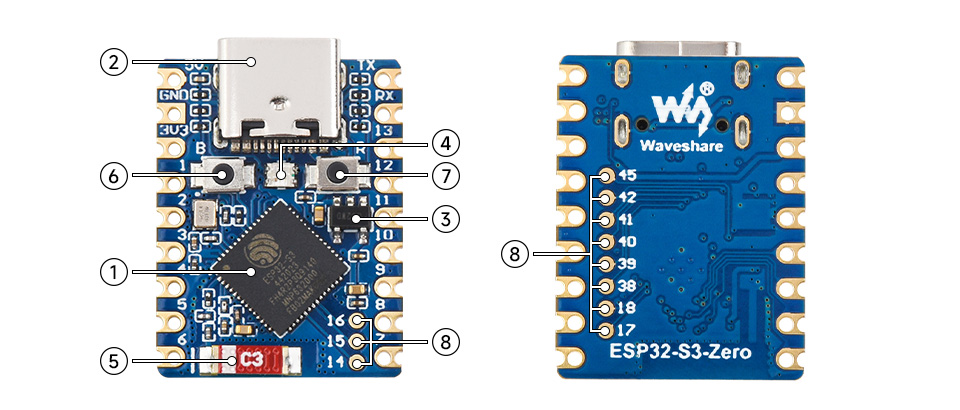

- Dvoujádrový procesor ESP32-S3FH4R2: Pracovní frekvence až 240 MHz.
- USB Type-C port: Pro nahrávání programu a ladění.
- ME6217C33M5G: LDO stabilizátor s nízkým úbytkem napětí, maximální výstupní proud 800 mA.
- WS2812 RGB LED.
- 2,4GHz keramická anténa.
- Tlačítko BOOT: Podržením tohoto tlačítka a následným stisknutím tlačítka RESET přepnete desku do režimu nahrávání programu.
- Tlačítko RESET.
- Rozšíření pinů ESP32-S3FH4R2.
| Model | ESP32-S3-Zero (bez headerů) |
| Výrobce | Waveshare |
| Procesor | ESP32-S3FH4R2, Xtensa® 32-bit LX7 dual-core |
| Maximální frekvence | 240MHz |
| Bezdrátová komunikace | 2.4GHz Wi-Fi (802.11 b/g/n), Bluetooth® 5 (LE) |
| SRAM | 512KB |
| ROM | 384KB |
| Flash | 4MB |
| PSRAM | 2MB |
| GPIO | 24×GPIO |
| Rozhraní | 4×SPI, 2×I2C, 3×UART, 2×I2S, 2×ADC |
| USB | USB Type-C, integrovaný USB serial port |
| Anténa | Onboard keramická 2.4G anténa |
| LED | WS2812 RGB LED na GPIO21 |
| LDO regulátor | ME6217C33M5G, max. výstupní proud 800mA |
| Externí napájení | 3.7V~6V na plošku označenou 5V |
| Tlačítka | BOOT, RESET |
| Podporované prostředí | MicroPython, ESP-IDF, Arduino |
Při použití na nosné desce je nutné ponechat volný prostor v oblasti keramické antény a nepřekrývat ji PCB, kovovými ani plastovými částmi. Piny GPIO33~GPIO37 nejsou vyvedeny, protože jsou vyhrazeny pro Octal PSRAM. Deska nepoužívá USB-to-UART čip; pro nahrávání firmware je nutné podržet tlačítko BOOT (GPIO0) před připojením kabelu Type-C. Popisky TX a RX odpovídají výchozím pinům UART0: TX je GPIO43 a RX je GPIO44.
